Dispozitive de afisare cu sapte segmente

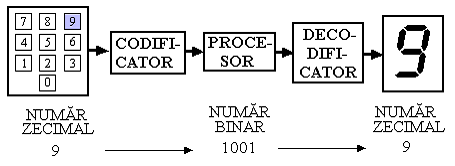

fig.1 Sistemul de codificare si decodificare pentru transformarea    numerelor zecimale in numere binare si invers

In figura 1 este prezentata schema bloc a dispozitivului electronic ce realizeaza transformarea numerelor zecimale in numere binare, (proces numit codificare) si invers (proces numit

decodificare).

In general, dispozitivele electronice digitale utilizate in calculatoarele electronice 'inteleg'

numai numerele binare.

Dispozitive de afisare cu sapte segmente

Acestea reprezinta dispozitive de iesire frecvent utilizate pentru reprezentarea numerelor zecimale. Cele sapte segmente ale indicatorului, notate cu literele a, b, c, d, e, f, g (figura 2.a) permit, prin activarea doar a unora dintre ele, afisarea oricareia din cifrele zecimale (figura 2.b).

Segmentele pot fi diode luminescente sau cristale lichide si se realizeaza compact, in carcase de diferite forme (figurile 2.c, d, e).

In figura 2.g este prezentat un circuit de afisare cu diode luminescente si modul de conectare a acestuia (figura 2.h), pornind de la schema de alimentare a unei diode luminescente (figura 2.f).

In practica,in locul comutatoarelor din figura 2.h, se foloseste un circuit electronic numit formator de afisare. De foarte multe ori, el este inclus in circuitul decodificatorului

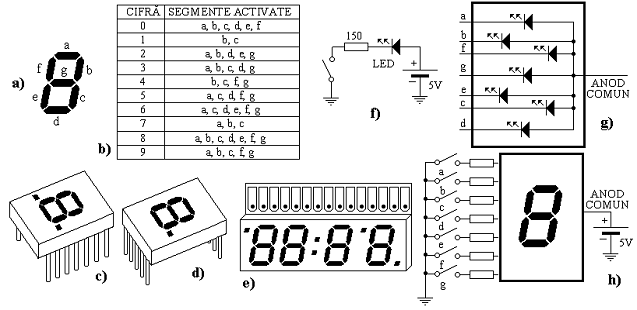

Fig. 2 - Afisor cu sapte segmente: notarea segmentelor (a); tabelul segmentelor activate pentru afisarea cifrelor zecimale (b); tipuri constructive de dispozitive de afisare (c, d, e); schema de alimentare a unei diode luminescente (f); afisor cu diode luminescente cu anod comun(g) ;conectarea luminescente cu anod comun

(g); conectarea afisorului cu anod comun (h)

Decodificatoare

Decodificatorul (figura 3.a) este un circuit logic combinational care realizeaza functia inversa celei pe care o realizeaza codificatorul, adica trecerea numerelor binare in forma lor zecimala

Aceste circuite sunt matrice de circuite SI.

In practica, datorita acelorasi motive ca si la codificatoare, iesirile sunt active la nivelul logic scazut (zero), prin utilizarea circuitelor logice SI-NU.

Circuitul cel mai utilizat ca decodificator este circuitul TTL de tip 7447 (CDB 447), care este un decodificator-formator, el cuplandu-se direct cu un circuit de afisaj cu sapte segmente (figura 4).

Numarul in cod 8421 care trebuie decodificat se aplica la intrarile D,

C, B, A, semnalele pentru comanda afisorului cu 7 segmente fiind obtinute la iesirile a, b, c, d, e, f, g ale decodificatorului.

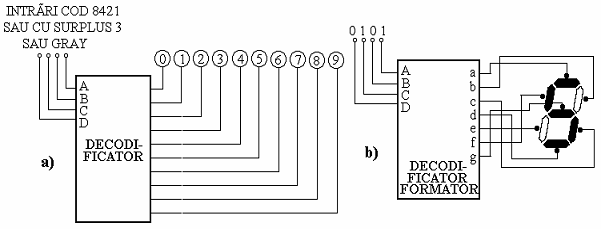

Fig. 3 - Decodificator (a); decodificator-formator (b)

Circuitul mai dispune de inca trei intrari, cu urmatoarele functii:

- intrarea de stingere (BI); cand la aceasta se aplica semnal de nivel scazut,la toate iesirile apare semnal de nivel inalt, care asigura stingerea tuturor segmentelor, indiferent de semnalele de la celelalte intrari;

- intrarea de stingere succesiva (RBI); cand la aceasta se aplica semnal de nivel scazut, intrarea LT fiind in stare de nivel inalt, iar intrarile A, B, C si D la nivel scazut, toate iesirile de segmente se decupleaza, determinand stingerea tuturor segmentelor;

- intrarea LT; cand la aceasta intrare se aplica semnal logic 0 si intrarile BI si RBI sunt cuplate la nivel logic 1, la iesiri apare semnal logic 0.

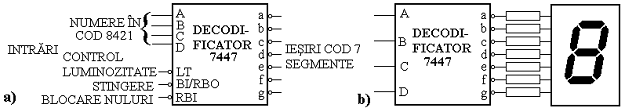

fig.4

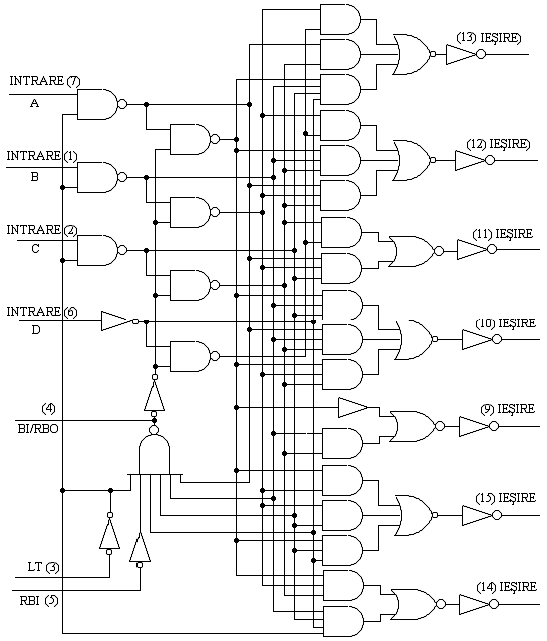

Fig. 5 - Schema electronica a circuitului decodificator-formator 7447

Test autoevaluare

Cls.XI-CLC

Se da decodificatorul BCD-7segmente, segmentele afisorului fiind a,b,.g

a)completati tabelul de adevar al decodificatorului 2p

b)considerind nivelul logic  0  al tensiunii ce alimenteaza segmentele a,b,..g ,ale afisorului,scrieti expresia functiei  a  (folosind diagramele Veitch-Karnaugh si forma

canonica normal conjunctiva     a functiei 2p

c)reprezentati functiile logice pt.cifra "1"    5p

1 punct din oficiu
