Intreruptoare si comutatoare cu came

Intreruptoare si comutatoare cu came

Din punct de vedere constructive, intreruptoarele si comutatoarele cu came se aseamana cu intreruptoarele-pachet, find alcatuita tot dintr-un numar variabil de cai de current suprapuse; deschiderea si inchiderea contactelor mobile este, de asemenea, realizata prin actionarea unui ax central comun.

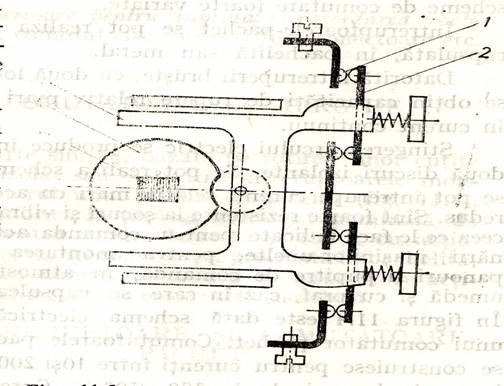

Deosebirea dintre intreruptoarele pachet si intreruptoarele cu cape o constituie modul de realizare a circuitului de curent: la intreruptoarele-pachet contactele mobile se rotesc odata cu axul de actionare, contactele fixe fiind asezate pe un cerc periferic, iar inchiderea si deschiderea circuitului se realizeaza intre contacte cu frecare de tip furca, pe cand la intreruptoarele cu came, contactele mobile executa miscari de translatie, inchiderea si deschiderea circuitelor realizandu-se cu ajutorul uno contacte de presiune punctiforme fara frecare(fig.5).

Fig. 5

Comutatoarele cu came prezinta performante superioare in ceea ce priveste durata de viata care este de 0 -1 milion manevre fata de 10-5000 la comutatoarele pachet, au posibilitati mai mari de realizare a unor scheme complexe, gabarite reduse si siguranta mai mare in functionare, dar au capacitate de rupere mai mici, nu se pot folosii in current continuu si necesita un consum important de argint pentru pastilele de contact.

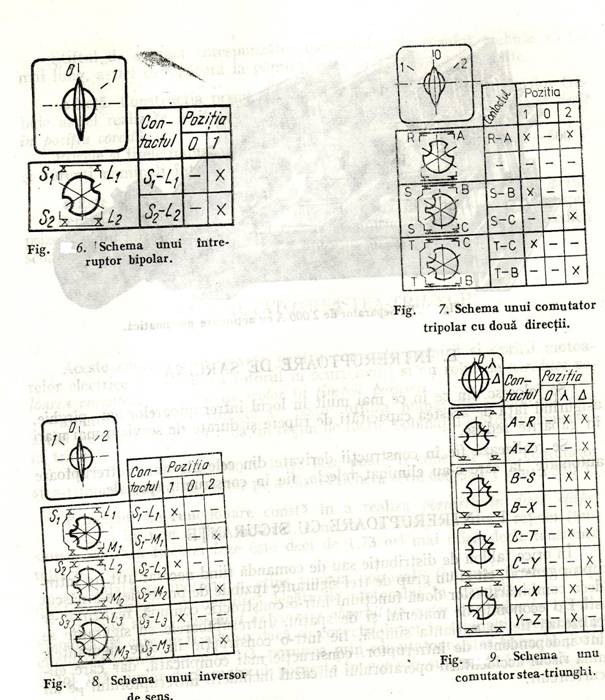

In figurile 6, 7, 8 si 9 sunt prezentate schemele unor comutatoare cu came uzuale: intreruptor bipolar,comutator tripolar cu doua directii, inversor de sens, comutator stea-triunghi.

Ca si comutatoarele si intreruptoarele pachet, aceste aparate pot realize o varietate foarte mare de scheme, se monteaza si se intretin in mod similar, dar contactele de lucru, fiind realizate din nituri cu aliaje de argint, nu se pilesc sin u se curate cu panze abrasive, ci numai cu o carpa aspra muiata in benzina.
