Intreruptoare si comutatoare pachet

Intreruptoare si comutatoare pachet

Aparatele se obtin prin insirarea pe acelas ax a unui numar variabil de elemente(pacheti) de constructie similara( nu neaparat identici); fiecare element cuprinzand o cale de current.

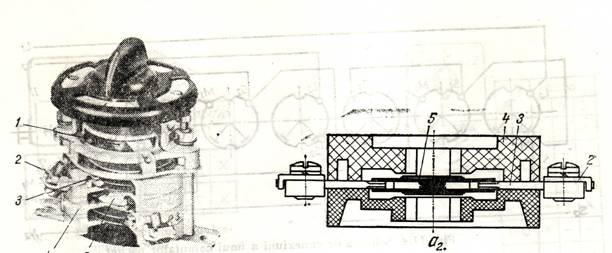

Fiecare cale de current este formata din 2 sau 3 contacte fixe montate intre discuri presate din material elecroizolant(bachelita,aminoplast)(fig.2).

Fig.2

Contactele mobil, din material bun conducator si elastic(tombac),sunt asezate pe un ax central si se rotesc solitar cu axul.

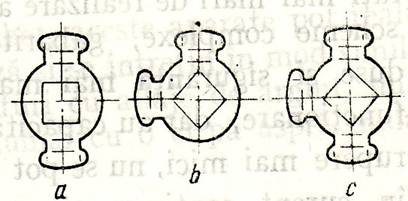

Se deosebesc trei tipuri de contacte mobile, primul fiind folosit la intreruptoare iar celelalte la comutatoare(fig.3), permitand obtinerea unor scheme de comutare foarte variate.

Fig.3

Intreruptoarele pachet se pot realize in executie deschisa,protejata,capsulate,in bachelita sau metal.

Datorita intreruperii bruste, cu doua locuri de rupere si in spatiu inchis, se obtin capacitate de rupere relative mari atat in current alternative, cat si in urrent continuu.

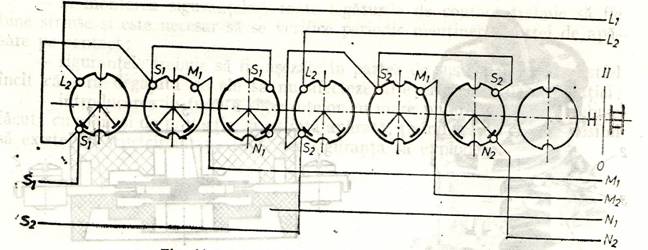

Stingerea arcului electric se produce intr-o camera inchisa formata din doua discuri izolante. Se pot realize scheme de conectare foarte variate si se pot intrrupe curenti relative mari cu aceste aparate simple si de gabarit redus. Sunt foarte rezistente la socuri si vibratii ceea ce le face indicate pentru comanda actionarii masinilor unelte,pentru montarea pe panouri si pupitre de comanda, in admosfera umeda si cu praf, caz in care se capsuleaza. In figura 4 este data schema electrica a unui comutator pachet. Comutatoarele pachet se construiesc pentru curentii intre 10-200 A, la tensiuni nominale de 380-500 V. Curentii de rupere sunt mai mici in circuite inductive si de aceea nu se recomanda utilizarea acestor aparate in circuite cu cos < 0,4.

Fig.4
