MASURAREA RESTENTEI ELECTRICE

Competente

elaborarea schemelor de masurare;

selectarea aparatelor de masura;

verificarea starii de functionare a aparatelor de masurat;

selectarea optima a domeniilor de masura;

realizarea corecta a montajelor de masurare;

efectuarea operatiilor de masurare specificand calitatea si precizia acestora;

deducerea formulelor de corectie pentru obtinerea valorilor adevarate;

calculul erorilor relative de masurare;

respectarea normelor de igiena si protectia muncii in timpul efectuarii lucrarii de laborator.

Fisa de documentare

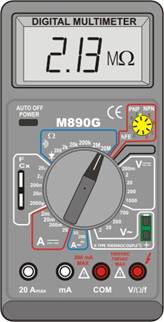

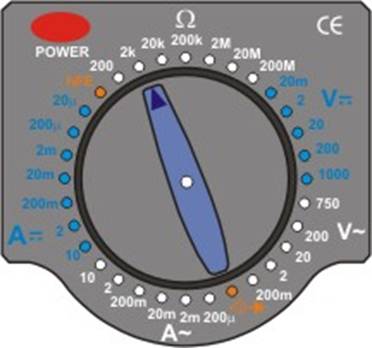

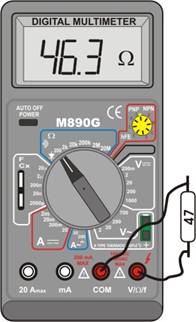

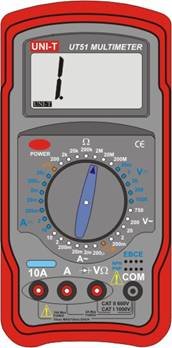

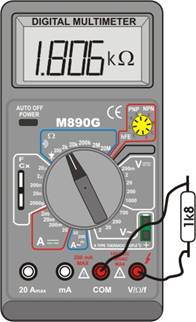

Metodele directe constau in masurarea rezistentei electrice cu ajutorul ohmmetrului.

Metodele indirecte constau in masurarea rezistentei electrice utilizand relatiile cunoscute conform legii lui Ohm.

Ca metode indirecte sunt cunoscute metoda: industriala (A+V), metoda substitutiei si metoda compararii tensiunilor, metoda reducerii tensiunii la jumatate, puntea Wheatstone.

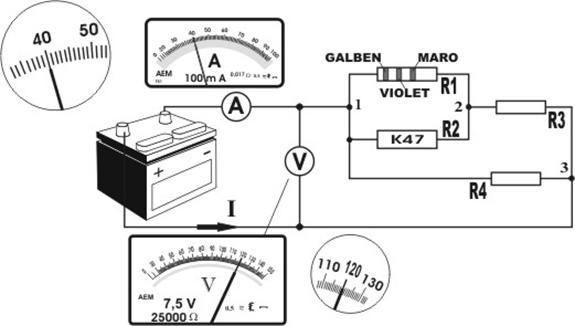

Schema de lucru

Nomenclatorul aparatelor

TCC sursa de tensiune continua;

MAVO-35 instrument de masurare universal

A - ampermetru;

V - voltmetru;

R_x. rezistoare electrice diferite;

5. Tabele cu rezultate

Observatii si concluzii

Pentru fiecare montaj vor fi introduse corectii dupa cum urmeaza:

- la montajul AVAL, folosit pentru masurarea rezistentelor mici se introduce corectia:

; unde R_V este rezistenta voltmetrului V.

- la montajul AMONTE, folosit pentru masurarea rezistentelor mijlocii si mari se introduce corectia:

;

unde r_A este rezistenta ampermetrului A.
