Numarator binar sincron de tip serie

Numarator binar sincron de tip serie

Schema acestui numarator impreuna cu tabelul de adevar pe care il realizeaza sunt reprezentate in fig 1.6.

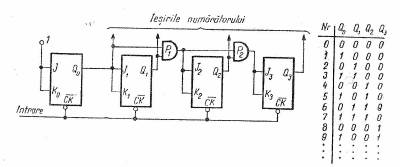

Fig 1.6 Numarator binar sincron serie.

In schema din fig 1.6 bornele de tact ale bistabilelor au fost legate impreuna formand intrarea numaratorului ;iar intrarile J si K ale fiecarui bistabil sunt comandate cu ajutorul unor porti SI in conformitate cu tabelul de adevar.

In legatura cu schema acestui numarator putem face urmatoarele observarii :

1.Se recomanda ca citirea continutului numaratorului sa se faca si in acest caz cu ajutorul unui impuls de STROBE deoarece pot aparea erori de decodare,desi functionarea este sincrona. Erorile de decodare apar datorita duratelor finite de comutare directa si inversa a bistabilelor,precum si variatiei acestor timpi de la un bistabil la altu. Spre deosebire de cazul numaratorului binar asincron (vezi fig. 1.1)intervalul de timp pe care pot aparea aceste erori este constant si independent de numarul bistabilelor interconectate.

2.Pentru calculul frecventei maxime de lucru a numaratorului vom analiza in detaliu trecerea acestuia din starea 0111 in starea 1111.

Initial avem:Q₀ =0,Q₁ =Q₂ =Q₃ =1. deoarece Q₀ =0 avem :J₁ =K₁ =0,poarta P₁ blocata (J₂ =K₂ =0)si poarta P₂ blocata (J₃ =K₃ =0).
