Prize si fise industriale

Se utilizeaza pentru conectarea la retea a consumatorilor mobile, cum sunt grupurile de sudura, masinile de gaurit si polizoarele portative etc.

Priza este fixa, avand contactele conectate la retea, iar fisa este mobila, avand contactele conectate la cordonul flexibil de alimentare a consumatorului.

Contactele-prizei sunt in forma de teaca cilindrica sau de furca si protejate impotriva atingerii( deoarece sunt sub tensiune); contactele fisei sunt in forma de stift cilindric sau de lamela si sunt protejate numai impotriva loviturilor.

Prizele si fisele industriale sunt tripolare; ele au un plus un contact nenul si un contact de pamant sau cel putin unul cu ambele functiuni.

Stiftul de contact corespunzator contactului de pamant trebuie sa fie mai lung, astfel ca legatura la pamant sa se faca inaintea celorlalte.

~Nota: Constructia prizei, amplasarea sau dimensiunile stifturilor trebuie astfel realizate incat introducerea fisei in priza sa nu fie posibila decat in pozitia correcta.

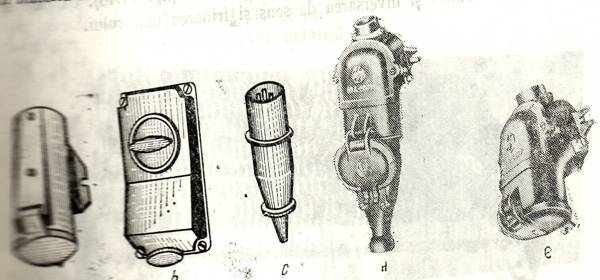

Prizele si fisele industriale se construiesc pentru tensiunea de 380-500 V si curenti nominali intre 16-100A (fig. 11).

~Este interzisa intreruperea curentului prin scoaterea fisei din priza.

Pentru prizele de 63A si mai mari este obligatory includerea in corpul prizei a unui intreruptor prevazut cu un mechanism de blocare care impiedica scoaterea fisei din priza daca intreruptorul nu este deschis.
