SCHEMA BLOC A UNUI REDRESOR

SCHEMA BLOC A UNUI REDRESOR

Schema bloc a unui redresor contine urmatoarele elemente :

-Sursa de energie alternativa

-Transformatorul de retea , el are rolul de a obtine in secundar valoarea tensiunii alternative ce trebuie redresata.

-elementul redresor , el are proprietati de conductie unilaterala , la iesirea caruia se obtine o tensiune ce trebuie redresata.

-filtrul de netezire , cu rolul de a micsora pulsatiile tensiunii redresate , redand o tensiune de forma cat mai apropiata de cea continua.

-rezistenta de sarcina , pe ca se obtine tensiunea continua.

In anumite cazuri aceasta schema bloc poate fi completata cu un etaj suplimentar de stabilizare si de reglare a tensiunii continue obtinute.sunt , de asemenea , cazuri in care unele elemente ale schemei pot lipsi : de exemplu poate lipsi transformatorul de retea sau in cazul unor instalatii industriale care functioneaza cu tensiune pulsatorie , poate lipsi filtrul de netezire.

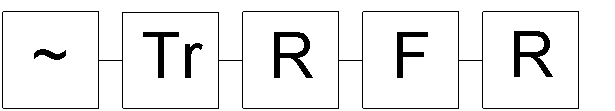

Fig.1

~ - sursa de current alternative(reteaua)

Tr - transformatorul

R - elemental redresor

F - filtrul

Rs - sarcina pe care se obtine tensiunea continua
