STUDIUL TRADUCTOARELOR CAPACITIVE DE DEPLASARE

STUDIUL TRADUCTOARELOR CAPACITIVE DE DEPLASARE

SCOPUL LUCRARII

Prezenta lucrare urmareste :

Cunoasterea principalelor tipuri de traductoare capacitive de deplasare si a principiilor de functionare ale acestora.

Cunoasterea celor mai utilizate scheme electrice de masurare aferente traductoarelor capacitive si a masurarilor de ecranare specifice;.

Determinarea exactitatii de masurare pentru traductorul capacitiv.

NOTIUNI TEORETICE

Senzorii si traductoarele capacitive fac parte din grupa senzorilor si traductoarelor parametrice si convertesc marimea neelectrica de masurare intr-o variatie de capacitate electrica. Schema electrica echivalenta a unui traductor capacitiv contine pe linga capacitatea propriu-zisa si o rezistenta de pierderi paralel, care in multe aplicatii se neglijeaza (). Din punct de vedere constructiv,

senzorii si traductoarele capacitive pot fi plane sau cilindrice.

In continuare vor fi prezentate principalele tipuri de traductoare capacitive.

Traductoarele capacitive cu armatura variabila:

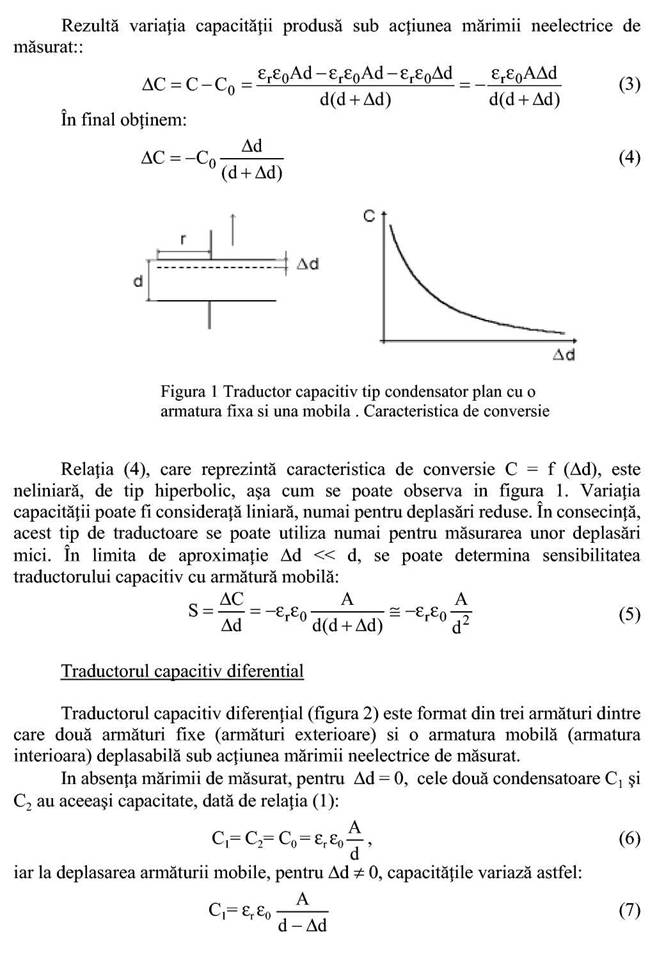

a) traductorul tip condensator plan cu o armatura fixa si una mobila (fig. 1) are pentru o variatie a distantei dintre armaturi nula () , capacitatea:

unde A reprezinta aria suprafetei armaturilor, d distanta dintre acestea, iar produsul permi-tivitatilor electrice relativa si absoluta.

Sub actiunea marimii de masurat, pentru o variatie a distantei dintre armaturi cu capacitatea devine:
