Traductoare inductive de tip transformator rotativ

Traductoare inductive de tip transformator rotativ

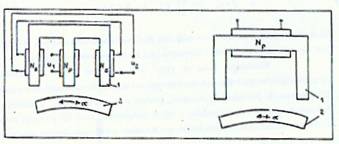

Transformatorul rotativ, se realizeaza usual in varianta diferentiala fig a cu o infasurare primara cu N_P spire si doua infasurari secundare cu N_S spire sau in varianta simpla fig b cu infasurare avind N_P spire, si isi modifica valoarea tensiunii la bornele secundarului U₂, respective a inductivitatii infasurarii cu N_p spire, in functie de pozitia miezului ferromagnetic mobil 2 la o deplasare unghiulara stinga-dreapta in raport cu o pozitie initiala mediana.

Caracteristica teoretica de lucru, U2(α), a primei variante a traductorului este data in fig alaturata, ea prezinta importante neliniaritati, ceea ce determina utilizarea traductorului pentru masurari de unghiuri intr-un domeniu relative restrins (0...+_40⁰)

La modificarea pozitiei miezului 2 la traductorul din fig b se modifica inductivitatea conform expresiei:

in raport cu valorile reluctantei magnetice R_m

Precizia de masurare a deplasarii unghiulare in domeniul de utilizare este de ordinal 0 ...0,2%.
