Traductoare numerice de deplasare: rigle absolute, codificare, tastare (citire)

Traductoare numerice de deplasare: rigle absolute, codificare, tastare (citire)

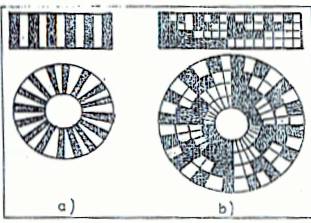

Aceste traductoare au drept semnal de iesire impulsuri electrice al caror cod corespunde pozitiei corpului a carui deplasare se masoara. In principiu, ele sunt alcatuite dintr-o rigla de masurare incrementala( cu diviziuni egal repartizate fig a), sau codificata(cu diviziuni dispuse conform unui cod fig b

Capul de citire , solidar cu miscarea corpului caruia I se masoara deplasarea, se deplaseaza in fata riglei, producindu-se la iesire site un semnal electric (impuls) pentru fiecare reper baleiat de rigla. Aceste impulsuri se inregisttreaza intr-un numerator, iar rezultatul afisat reprezinta tocmai masura deplasarii.

Schema bloc din fig alaturata contine circuitul de decodificare D, numai la rigle de masura absolute. In rest specificatia circuitelor este: RM - rigla de masura; CC -capde citire; CPS-circuit de prelucrarea semnalului; N - numerator; AF - afisaj; INR-inregistrator; SA-sursa de alimentare. Pentru producerea de semnale electrice utile se folosesc efecte fizice, ca de exemplu conductibilitatea, inductia electromagnetica, reflexia sau transparenta optica. Operatiunea de prelevare a semnalelor de la sistemul "rigla de masurare - cap de citire"se numeste"tastare". In functie de efectele fizice pe care aceasta se bazeaza distingem urmatoarele tipuri de tastare: --tastare de contact

--tastare magnetica

--tastare inductive

--tastare fotoelectr ica

TASTAREA DE CONTACT.Rigla de masurare consta dintr-o succesiune de elemente conductoare - neconductoare realizate in tehnologia circuitelor imprimate. Ea este tastata prin contact direct cu capul de citire. Modul de realizare a tastarii este aratat in figura alaturata. Traductoarele de acest tip sunt ieftine, dar prezinta dezavantajele datorate rezolutiei reduse, imposibilitatii de rezolvare a rezultatelor interpolarii masuratoriilor (cea ce conduce la erori de masura) precum si uzuri relariv apide a contactelor.
