Actionarea manuala simulata cu automentinere a unui electromotor de CC

Actionarea manuala simulata cu automentinere

a unui electromotor de CC

Scopul lucrarii consta in studierea comportarii unei actionari cu motor de curent continuu in regim intermitent. Conectarea si deconectarea motorului se fac "manual" prin actionarea cate unui buton simulat, asa cum va rezulta din cele prezentate in continuare. Actionarea va fi cu automentinere.

1. Consideratii teoretice

2. Desfasurarea lucrarii

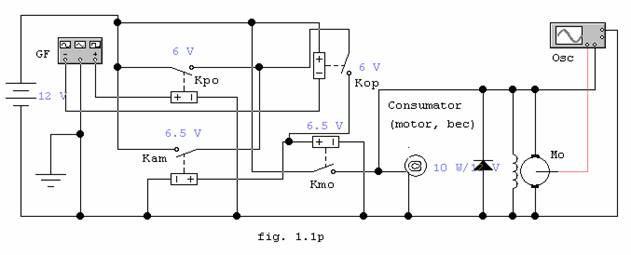

2.1. Se apeleaza programul Electronic Worbench si se realizeaza schema din figura 1.11.

2.2. Se seteaza pentru elementele componente ale schemei urmatorii parametrii:

a. GF - semnal triunghiular

f = 0,1 Hz

A = 8 V

k = 50 %

b. Kpo - V_ON = 6 V ; V_OFF = 5 V

Kop- V_ON = 6 V ; V_OFF = 5 V

Kam - V_ON = 6,5 V ; V_OFF = 6 V

Kmo - V_ON = 6,5 V ; V_OFF = 6 V

Butoanele de Pornire si Oprire au fost substituite in schema cu relee pentru se putea simula pornirea respective oprirea ritmica a alimentarii motorului. Actionarea periodica a celor doua butoane este comandata de generatorul de functii GF.

2.3 Se alimenteaza schema.

a. Se urmareste pentru inceput procesul de comutare a releelor de substitutie a butoanelor de Pornire si Oprire.

b. Se urmareste obtinerea automentinerii cu ajutorul releelor Kam si Kmo

c. Se urmareste cu ajutorul osciloscopului variatia turatiei electromotorului de current continuu

.
