Tubul catodic

Tubul catodic intra in componenta osciloscoapelor, ecranelor. Este un tub electronic care se foloseste pentru vizualizarea semnalelor electrice.

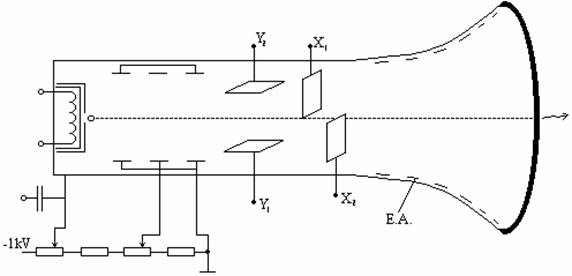

Din punct de vedere al structurii sale, tubul catodic se compune:

tub electronic: - filament asezat in interiorul unui tub ceramic pe suprafata se depun elemente cu lucru mecanic de extractie reduse

(E.A. - Electrod de accelerare)

Electronii trec printr-un sistem de 3 cilindrii (cel din exterior anod de accelerare, iar interior anod de focalizare).

Electronul emis de tunul electronic va fi accelerat si focalizat. Daca nu aplic fierenta de potential pe si acest electron va lovi ecranul in centrul sau. Ecranul este acoperit cu Zn-S-Ag si in locul unde a fost bombardat va scoate o coanta de lumina. Daca aplic pe deflexie orizontala (intre bornele ) o tensiune, campul electric generat prin forta electrostatica va determina deplasarea fasciculului pe orizontala. Daca aplic tensiune pe deflexie verticala () fasciculul de lumina va fi deviat pe verticala.
