Montarea si demontarea in instalatii a pompelor centrifuge

Montarea si demontarea in instalatii a pompelor centrifuge

Demontarea pompei, in partile ei componente, se face in

ordinea urmatoare:

- se demonteaza semicupla de pe arbore cu ajutorul unei prese cu gheare;

- se desfac piulitele ce fixeaza capacul de aspiraþie 1 de carcasa de refulare 2.

Daca acest capac este prevazut cu doua sau trei suruburi de depresare, prin strangerea acestora, capacul se indeparteaza de carcasa si poate fi extras de pe portiunea de centrare. Daca nu sunt prevazute suruburi de depresare, in special la pompele de dimensiuni reduse, scoaterea capacului se face prin lovituri usoare, aplicate prin intermediul unei bucati de lemn sau metal moale, pe spatele

flansei capacului, de jur imprejur, tragand in acelasi timp capacul spre exterior;

- se desface piulita 3 care fixeaza rotorul pe arbore;

- se scoate apoi rotorul de pe arbore.

De regula acesta se extrage relativ usor, deoarece este montat cu un ajustaj alunecator.

Exista mai multe solutii de extragere a rotorului si anume:

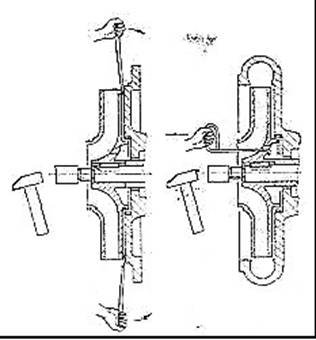

a) Daca situatia o permite, se introduc in spatele discului rotor doua leviere subtiri sau doua surubelnite, diametral opuse, si se extrage spre exterior, asa cum se arata in fig. 6.

Fig. 6 Schema de demontare

a unei pompe

In timpul actionarii cu cele doua surubelnite, o alta persoana, prin

intermediul unei bucati de lemn sau de metal moale (bronz, aluminiu), aplica in capatul arborelui lovituri ferme de ciocan, fara a se exagera.

Demontarea rulmentilor de pe arbore, daca situatia o cere, se face

conform regulilor generale de demontare a rulmentilor, care se gasesc in cataloagele de rulmenti sau in manualele de specialitate si care in principiu recomanda respectarea urmatoarelor conditii:

- transmiterea efortului, de la scula de demontare la unul din cele doua inele, nu se va face prin intermediul corpurilor de rulare;

- se va actiona intotdeauna asupra inelului care este montat cu strangere, fie pe arbore, fie in carcasa;

- este recomandabila utilizarea preselor cu gheare, ori de cate ori constructia o permite.

Trebuie mentionat ca in tehnica moderna, montarea si demontarea

rulmentilor se face cu ajutorul unor dispozitive hidraulice, denumite si "piulite hidraulice".

In fig. 7 si 8 sunt prezentate solutiile corecte de demontare a rulmentilor de pe arborele unei pompe centrifuge monoetajate.

Fig. 7 Schema rudimentara de    demontare a rulmentilor

Fig. 8 Schema de demontare a rulmentilor cu dispozitive

Dupa demontarea rulmentilor, operatiile de demontare a pompei pot fi

considerate terminate. In continuare, se curata si se spala piesele cu

petrol sau tricloretilena, apoi se verifica starea fiecareia. Piesele uzate se inlocuiesc cu piese de schimb originale, sau se repara asa cum s-a aratat anterior.

Montarea pompei se face in ordinea inversa a demontarii. Pentru

rulmenti sunt valabile aceleasi reguli generale, prevazute si la

demontare, dar aici mai pot fi aplicate si alte procedee, de exemplu

incalzirea in bai de ulei la temperatura de 70-80ºC.

Instalatia de incalzire este destul de simpla si poate fi confectionata in cadrul oricarui atelier de reparatii. Ea se compune dintr-o cuva ce

contine uleiul fierbinte in care se introduc rulmentii, asezati pe suporti adecvati. Incalzirea se realizeaza electric cu ajutorul unei rezistente montate la partea inferioara a cuvei. Rezistenta nu trebuie sa vina in contact cu uleiul.
