Probleme. Montaje cu rulmenti

Probleme. Montaje cu rulmenti

Sa se proiecteze montajul cu rulmenti pentru arborele intermediar al unui reductor conico-cilindric cunoscand:

forta radiala din lagarul C, F_rC = R_C = 3475 N;

forta radiala din lagarul D, F_rD= R_D =3210 N;

forta axiala N, preluata de lagarul C

turatia de functionare a arborelui n_II =1150 rot/min.

diametrul arborelui intermediar d_II = 32 mm

durata de functionare impusa L_h=8000 ore

Etape de calcul

Alegerea tipului de montaj

Se alege montaj cu rulmenti cu fixare axiala la ambele lagare la exterior, reprezentat simbolic in fig. 1.

Alegerea rulmentilor din fiecare lagar

Pentru tipul de montaj ales, initial se alege - pentru fiecare lagar - cate un rulment radial cu bile pe un rand. Din catalogul de rulmenti, pentru diametrul fusului arborelui d=30 mm, se alege rulmentul 6306, cu urmatoarele dimensiuni si caracteristici:

d = 30 mm; D = 72 mm; B = 19 mm; r_smin=1,1 mm

C_r = 28100 N; C_0r = 14600 N; n_lim= 11000 rot/min, pentru ungere cu ulei

Verificarea montajului cu rulmenti, dupa capacitatea dinamica de incarcare

Lagarul C

stabilirea factorului e

,

functie de care din catalogul de rulmenti rezulta e=0,27 si X=0,56; Y=1,6, pentru rulmenti cu joc radial normal

stabilirea zonei in care se gaseste incarcarea rulmentului

> e=0,27, rulmentul se gaseste in zona a II-a, unde nu se poate neglija influenta fortei axiale asupra sarcinii dinamice echivalente

sarcina dinamica echivalenta

N,

unde V=1,0, inelul interior fiind rotitor

durabilitatea rulmentului

mil.rot.

capacitatea dinamica de incarcare necesara

N > C_{r catalog} =28100 N.

Concluzie: Lagarul C este cel mai incarcat lagar, deci nu este necesar sa verificam si lagarul D

Este necesar sa alegem alt tip de rulmenti pentru lagarele arborelui intermediar.

Alegerea rulmentilor din fiecare lagar

Pentru tipul de montaj ales se alege - pentru fiecare lagar - cate un rulment radial-axial cu role conice pe un rand. Din catalogul de rulmenti, pentru diametrul fusului arborelui d=30 mm, se alege rulmentul 30206 A, cu urmatoarele dimensiuni si caracteristici:

d=30 mm; D=62 mm; B=16 mm; C=14 mm; T=17 mm; r=1,0 mm; a=14 mm;

C_r=38300 N; e=0,37; X=0,4; Y=1,6; C_0r=48000 N;

Verificarea montajului cu rulmenti, dupa capacitatea dinamica de incarcare

stabilirea fortelor axiale suplimentare

N

N

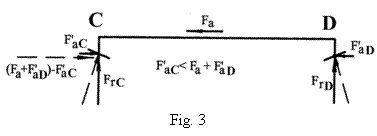

stabilirea fortelor axiale totale din lagare

N > N

N

N

Lagarul C

stabilirea zonei in care se gaseste incarcarea rulmentului

> e=0,37, rulmentul se gaseste in zona a II-a unde nu se poate neglija influenta fortei axiale asupra sarcinii dinamice echivalente

sarcina dinamica echivalenta

N,

unde V=1,0, inelul interior fiind rotitor

durabilitatea rulmentului

mil.rot.

capacitatea dinamica de incarcare necesara

N < C_{r catalog} =38300 N.

durabilitatea asigurata de rulment

mil.rot.

durata de functionare asigurata

ore
