Redresarea monofazata monoalternata



Cea mai simpla schema de redresare este cea prin care se realizeaza redresarea unei singure alternante a curentului monofazat. Schema permite redresarea unei singure alternante , deoarece curentul circula prin infasurarea secundara ( si prin sarcina ) doar in timpul unei semiperioade. Elementul redresor D conduce doar atunci cand pea nod se aplica un potential pozitiv ( semialternanta pozitiva ). Prin rezistenta de sarcina circula un current pulsatoriu. Intre current si tensiune nu exista defazaj la sarcina rezistiva. Pe timpul semialternantei negative elementul redresor nu conduce , intreaga tensiune secundara u2 se aplica pe elementul redresor , constituind astfel tensiunea inverse.

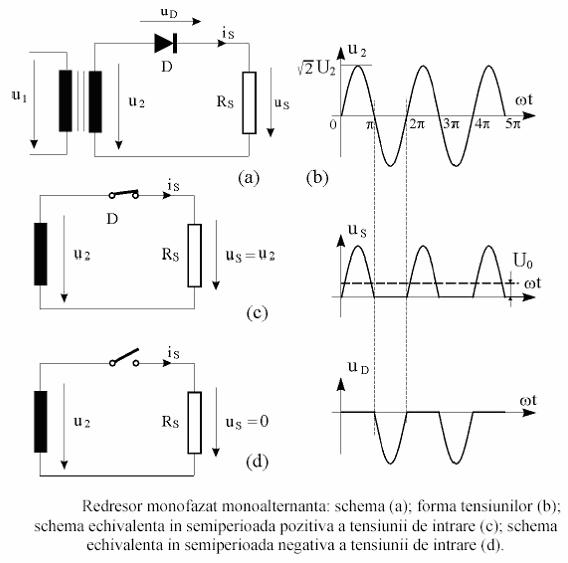

Schema redresorului monoalternanta :

Valoarea medie a tensiunii pe sarcina se determina cu relatiile:

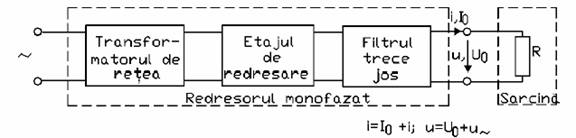

Circuitele de redresare convertesc energia de curent alternativ in energie de

curent continuu. Elementul redresor ideal este un element neliniar si pasiv de circuit,caracterizat prin rezistenta nula la conductia in sens direct si rezistenta infinita laconductia in sens invers; trecerea de la starea de blocare la starea de conductie avandloc atunci cand tensiunea aplicata schimba de semn, de la valori negative la valori pozitive. Datorita acestor elemente neliniare, tensiunea redresata u(t) la bornele sarcinii rezistive si curentul redresat i(t) prin sarcina sunt functii periodice pulsatorii.


Transformatorul Scott este format din doua transformatoare monofazate (T1 si T2) cu rapoarte de transformare diferite.

Transformator Scott

a)      schema electrica

b)      diagrama fazorilor a tensiunilor din primar

c)      diagrama fazorilor a tensiunilor din secundar

Autotransformatorul monofazat

.Autotransformator monofazat

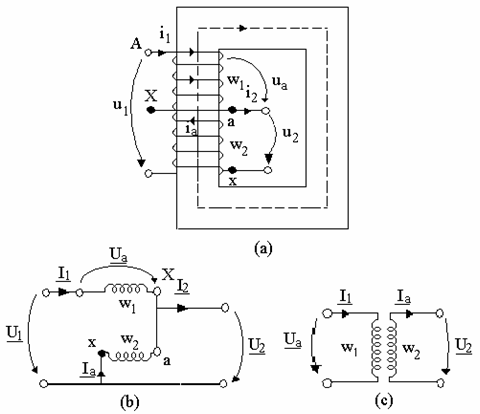

a)      modelul functional

b)      schema electrica

c)      modelul de circuit

Pentru cirucit magnetic nesaturat si in regim armonic :

Daca neglijam caderile de tensiune pe infasurari si curentul de mers in gol:

Rezulta:

respectiv

respectiv

puterea aparenta in primar

puterea aparenta in secundar

= puterea aparenta glavanica

= puterea aparenta electromagnetica

Concluzii

Autotransformatorul are avantajul de a avea pretul de cost mai redus decat un transformator si dezavantajul major ca prin legatura galvanica se transmit, dintr-o infasurare in alta, toate perturbatiile electrice

Se construiesc autotransformatoare (mono sau trifazate) pentru tensiuni joase (in special pentru tensiuni reglabile) si pentru tensiuni inalte (pentru rapoarte de transformare ku<3).

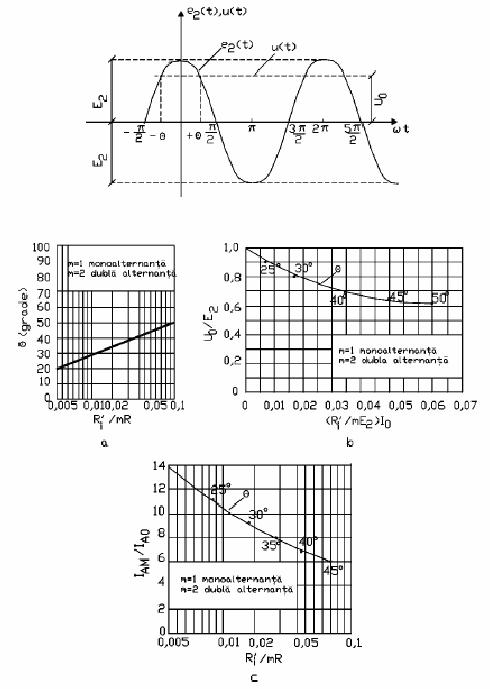

Efectul rezistentei serie si semiunghiurile de conductie 0:


Alte scheme:
