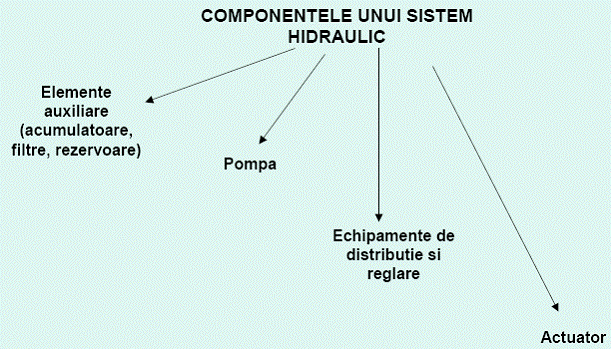

Structura unui sistem hidraulic

Structura unui sistem hidraulic

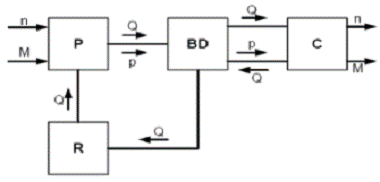

Semnificatia simbolurilor este urmatoarea:

R - rezervorul de lichid

P- pompa hidraulica

BD - blocul de distributie, reglare, control

C - consumatorul hidraulic.

Sistemul hidraulic primeste din exterior o energie mecanica caracterizata printr-o turatie si un moment, pe care pompa hidraulica o transforma in energie hidraulica (debit si presiune). Aceasta energie este transmisa prin intermediul tubulaturii si al sistemului de distributie unui consumator hidraulic, care o retransforma in energie mecanica.

In esenta, sistemele hidraulice sunt doar purtatoare de energie pe care o pot flexibiliza dupa dorinta.

In mare, ele se impart in sisteme hidrostatice si sisteme hidrodinamice, dupa scopul si caracteristicile lor:

La sistemele hidrostatice, care formeaza majoritatea sistemelor de actionare, principalul component al energiei este "presiunea" si secundar "debitul".

La sistemele hidrodinamice, cel mai des utilizate la alimentarile de apa si in energetica, preponderent este "debitul" si secundar "presiunea".
