Grafica Bitmap

Grafica Bitmap

Prin acest procedeu imaginea se realizeaza din puncte (pixeli), care de fapt sunt niste dreptunghiuri foarte mici. Pentru fiecare pixel al desenului se memoreaza codul de culoare.

Un avantaj al acestei grafici este ca imaginea creata din puncte poate sa contina foarte multe detalii, insa cand dimensiunea desenului se modifica el pierde din calitate. Marind foarte mult conturul desenului acesta apare in trepte (efectul de "dinti de fierastrau"), iar daca se micsoreaza foarte mult punctele ajung sa se suprapuna.

Un alt dezavantaj al acestui tip de grafica este dimensiunea foarte mare a fisierului in care se memoreaza desenul. Cu cat desenul este mai mare cu atat el contine mai multe puncte pentru care trebuie sa se memoreze codul de culoare, iar cu cat se folosesc mai multe culori in realizarea desenului, cu atat sunt necesari mai multi biti pentru memorarea culorii pentru fiecare pixel.

Exemplu: Daca se foloseste o paleta de 16 (24) culori, pentru fiacare pixel din desen sunt necesari patru biti pentru culoare, iar daca se foloseste o paleta de 256 (28) de culori sunt necesari opt biti de culoare.

In al doilea exemplu, din cauza maririi numarului de culori, necesarul de suport pentru memorarea desenului se dubleaza.

Programul Paint Brush din grupul de aplicatii Accessories al sistemului de operare Windows'95 foloseste grafica Bitmap.

Paint este un program pentru desenare in grafica Bitmap cu ajutorul caruia putem crea, edita si tipari desene. El ofera posibilitatea efectuarii urmatoarelor operatii:

Stabilirea dimensiunii desenului

Alegera culorii fondului si a culorii desenului

Construirea unei palete de culori

Alegerea si folosirea unor instrumente de desen :pensula, rola, etc..

Stabilirea caracteristicilor  instrumentului folosit

Alegerea fontului, stilului si dimensiunii caracterelor din textele inserate in desen

Efectuarea corecturilor in desen si a unor corecturi foarte fine, la nivel de pixel

Decuparea unor zone de desen si crearea unor efecte speciale cu aceste zone: rotire, aplecare, inversarea culorilor, redimensioanare, multiplicare

Copierea si mutarea zonei de desen decupate

Schimbul de informatii cu alte aplicatii prin intermediul memoriei Clipboard

Previzualizarea desenului

Tiparirea desenului sau a unei portiuni de desen

Observatii:

Mutarea sau copiere se poate face in mod transparent sau in mod opac.

In modul transparent zonele de desen care au aceeasi culoare ca si culoarea care este activa pentru fundal sunt transparente si lasa sa se vada desenul care este sub ele. In modul opac nu se vede ce exista sub desenul care a fost mutat sau copiat.

Folosind acest program se poate modifica orice imagine Bitmap creata cu alt produs de desenare in grafica de pixeli, inclusiv imaginile obtinute cu un scanner.

Desenele create pot fi inserate si in alte aplicatii ale sistemului de operare Windows'95 (ex: WordPad sau alt program care permite inserarea unor imagini preluate din memoria Clipboard) sau intr-un document Word din pachetul de programe Microsoft Office. In documentul Word se poate insera desenul atat in corpul documentului cat si in antet.

Folosind Paint se pot crea invitatii si carti de vizita in care se insereaza imagini ce au fost scanate (imagini de persoane, imagini de prezentare dintr-un catalog).

In acest mod se poate crea un tapet (Wall Paper) ce poate fi pus pe Desktop. El este memorat intr-un fisier de tip Bitmap (*.bmp). Desenul din fiser poate avea dimensiuni reduse (in acest caz el va multiplicat si aranjat in mozaic - tiled - astfel incat sa umple tot ecranul) sau poate avea dimensiuni mari (in acest caz va fi afisat in centrul ecranului - centered ).

Cu Paint nu pot fi create pictograme.

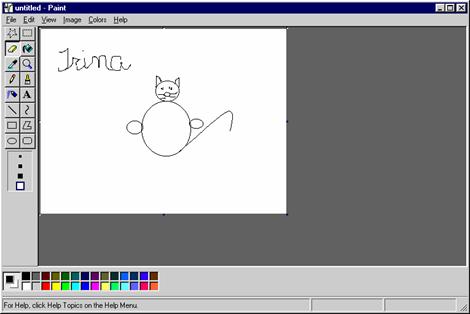

Pentru a lansa in executie Paint se alege optiunuea Paint din Accessories (Programs, Start). Aplicatia Paint ruleaza in fereastra Paint care prezinta urmatoarele caracteristici:

Bara de titlu a ferestrei afiseaza numele aplicatiei si a fisierului de imagini care se editeaza

Bara cu titluri de meniuri afiseaza titlurile meniurilor din aplicatia Paint

Caseta cu instrumente pentru desenare contine:

- panoul cu instrumente pentru desenare - afiseaza 16 pictograme cu instrumentele care pot fi folosite pentru a desena sau a modifica un desen.

Selectia neregulata (Free-form Select) - decupeaza neregulat o zona de desen, aceasta zona poate fi transferata sau copiata in memoria Clipboard, sau intr-un fisier pe disc, se poate muta oriunde pe planseta, se poate roti, rasturna, inclina, mari, micsora sau multiplica zona de desen decupata

Selectia (Select) - decupeaza o zona dreptunghiulara de desen

Guma (Eraser) - sterge culoarea, desenul sau textul inlocuindu-le cu culoarea de fond activa

Umplerea cu culoare (Fill with colour) - umple obiecte sau zone inchise cu culoarea aleasa pentru desen

Selectia culorii (Pick Colour) selecteaza direct de pe planseta o culoare pentru desen

Lupa (Magnifier) - mareste zona de desen selectata

Creionul (Pencil) - deseneaza linii neregulate cu aceeasi grosime, urmarind deplasarea mouse-ului pe pad

Pensula de vopsea (brush) - deseneaza cu culoarea aleasa pentru desen linii de grosimi diferite

Pulverizatorul de vopsea (Airbrush) - creaza o pata circulara de puncte pentru imprastierea vopselei pe planseta

Instrumentul de scris (Text) - permite scrierea textelor pe planseta

Linia dreapta (Line) deseneaza o linie dreapta intre doua puncte

Linia curba (Curve) - deseneaza intre doua puncte o linie care poate fi curbata de doua ori

Dreptunghiul (Rectangle) - deseneaza dreptunghiuri si patrate

Poligonul (Polygon) deseneaza poligoane cu ajutorul unor linii drepte

Elipsa (Ellipse) deseneaza cercuri sau elipse

Dreptunghiul rotunjit (Rounded Rectangle) deseneaza dreptunghiuri si patrate cu colturi rotunjite.

caseta pentru alegerea caracteristicilor instrumentului - afiseaza pentru unele instrumente forma sau dimensiunea liniei: pentru pensula si guma forma, pentru instrumentele care deseneaza linii (drepte sau curbe) latimea liniei, pentru lupa factorul de marire, pentru instrumentele care deseneaza figuri geometrice (poligonul, dreptunghiul, elipsa) stilul de umplere, pentru spray (pulverizator) marimea jetului de vopsea.

Caseta pentru culoare (Color Box) contine:

caseta pentru culoarea curenta - afiseaza culorile folosite pentru desen (foreground) si pentru fundal (background)

paleta de culori (palette) - afiseaza setul de culori disponibile pentru realizarea unui desen. Culoarea pentru desen (foreground) se poate schimba ori de cate ori dorim, culoarea pentru fundal se poate schimba o singura data inainte de a incepe un desen nou. Caseta pentru culoarea curenta afiseaza in cele doua dreptunghiuri culoarea pentru fundal si culoarea pentru desen.

Bara de stare (Status Bar) contine:

zona de informare - afiseaza informatii despre instrumentul pentru desenare indicat sau optiunea de meniu indicata

Caseta cu pozitia cursorului arata coordonatele pixelului selectat sub forma x,y. Continutul ei se modifica in functie de pozitia mouse-ului

Caseta cu dimensiunea zonei selectate arata sub forma a x b , lungimea (a) si latimea (b) a dreptunghiului zonei selectate

Planseta sau zona de lucru este spatiul in care se poate desena sau modifica desenul. Zona de lucru poate sa fie mai mare decat ceea ce se vede in fereastra. In acest caz se folosesc barele de derulare (scrollbars), pentru a avea acces si la celelate zone ale plansetei.

Meniurile editorului de imagine sunt:

v     Meniul File care contine optiuni pentru lucrul cu fisierele create si actualizate cu Paint. Ele pot fi de tip:*.bmp,*.pcx,*.jpg,*.jpeg,*.gif

v     Meniul Edit contine optiuni pentru operatii de editare

v     Meniul View care contine optiuni pentru stabilirea modului in care se face afisarea in fereastra Paint

v     Meniul Image contine optiuni prin care se poate manipula tot desenul sau numai zona de desen selectata

v     Meniul Options contine optiuni pentru metodele folosite pentru desenare

Etapele realizarii unui desen

q       Se deschide aplicatia Paint.

q       Se alege optiunea New (din File).

q       Pentru a stabili culoarea fundalului se alege Clear Image (din Image)

q       Stabilirea caracteristicilor desenului (dimensiunea zonei de desen, unitatea de masura, modul de lucru (color sau alb-negru) se face utilizand optiunea Attributes (Image)

q       Se da un nume fisierului prin comanda "Save As"

q       Dupa terminarea desenului imaginea se salveaza cu "Save"

Modalitati de vizualizare a desenului si de creare a unor efecte speciale

Desenul poate fi marit pentru a se obtine  o imagine mai apropiata sau poate fi micsorat pentru a vedea intreaga pagina. Pentru aceasta se utilizeaza comanda "Zoom" (meniul View), fie instrumentul "Magnifier" (lupa).

Utilizand meniul "Image" se pot rasturna, deforma, inversa, micsora, mari sau inclina obiectele pe care le selectam.
