Modulul Sketcher - CATIA

1. Cum se intra in modulul de schitare „ Sketcher”

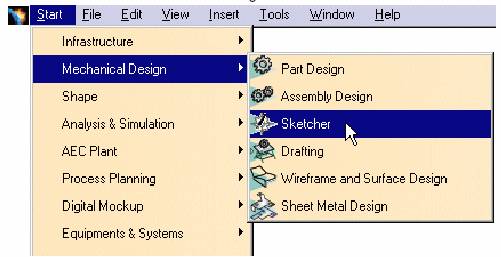

Selectati Start → Mechanical Design → Sketcher din bara de meniu




Se ajunge in modulul Part unde trebuie ales planul in care dorim sa schitam

Alegerea planului se poate face din structura arborescenta

sau selectand direct planul

O alta modalitate de intrare in modulul de schitare este folosirea icoanei Sketcher din modulul Part Design.

2. Schitarea unor profile simple

Schitarea unui profil se poate face folosind bara cu icoanele „Profil”

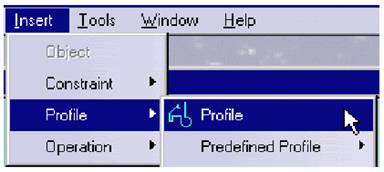

sau folosind meniul principal

Descrierea icoanelor din bara Profil

  → Trasarea unei lini (direct sau prin coordonate)

  → Trasarea unui profil

  → Trasarea unei forme rectangulare

  → Trasarea unui cerc sau arc de cerc

  → Trasarea unei curbe „Spline”

  → Trasarea unei elipse, parabole sau hiperbole

  → Trasarea unei axe

(Axis)

Trasarea unui punct

(Point)

Pentru desenarea prin coordonate se utilizeaza bara de meniu „ Tools”

3. Modificarea obiectelor

Bara de meniu „Operations” se foloseste pentru efectuarea unor operatii asupra profilului creat.

Descrierea icoanelor din bara Operations

Rotunjirea profilului

(Corner)

optiuni de rotunjire

Tesirea muchiilor

(Chamfer)

Taierea unei portiuni dintr-un element in functie de un alt element

( Trim )

→ Intreruperea unui obiect

(Break)

→ Crearea unui element simetric

(Symetry)

4. Constrangerea desenului (dimensionarea , cotarea acestuia)

Bara de meniu „Constraints” se foloseste pentru efectuarea contrangerilor asupra profilului creat.

→ Constrangere cu ajutorul unei ferestre de dialog

Constrangere dimensionala a schitei. (cotarea schitei)

Autoconstrangere

Se selecteaza obiectele , elementul de referinta iar programul reuseste sa coteze singur schita.

Constrangere animata

5. Iesirea din modulul de schitare

Iesirea din modulul de schitare se face cu ajutorul icoanei

Aceasta este iesirea spre modulul Part Design.

Iesirea completa se face cu optiunea Exit   din meniul File.

B. Modulul Part Design

1. Cum se intra in modulul de schitare „ Part Design”

Selectati  Start → Mechanical Design → Part Design din bara de meniu

Descrierea elementelor de baza ale modulului Part Design

  Pad → Crearea unui volum

Se schiteaza profilul

Click pe icoana pad

Se introduce lungimea

si tipul extrudarii

Click OK

  Pocket → Desenarea unei cavitati intr-un part existent



Se deseneaza profilul ,click Pocket, se introduce tipul si lungimea cavitatii ,click OK

  Shaft→ Desenarea unei piese de revolutie

Se deseneaza profilul si axa, click Shaft, se introduce unghiul de rotire ,click OK

  Groove → Decupare unui profil in functie de o axa

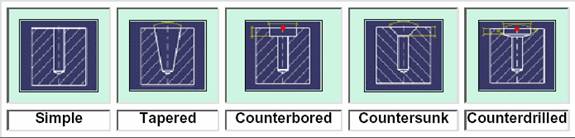

Se †††††††††††††††††††††††††††††††††††††††††††††††††††††††††††††††††††††††††††† †††puri de gauri :

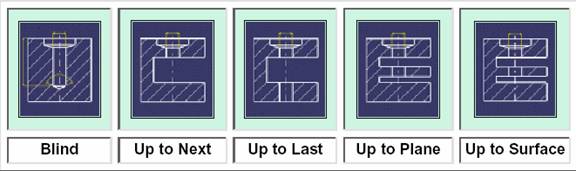

Gaura poate fi desenata in plin, pana la prima suprafata, pana la ultima suprafata, pana la un plan sau pana la o suprafata specificata.

  Rib → Desenare cu ajutorul unui profil si al unei curbe directoare.

Se schiteaza un profil si o curba directoare iar apoi cu ajutorul functiei Rib se obtine reperul dorit

  Slot → Se indeparteaza din material o portiune definita de un profil si o curba directoare.

Se schiteaza un profil si o curba directoare iar apoi cu ajutorul functiei Slot se obtine reperul dorit

  Stiffener → Desenare dupa contur deschis

  Loft → Desenare dupa schite si linii de ghidare

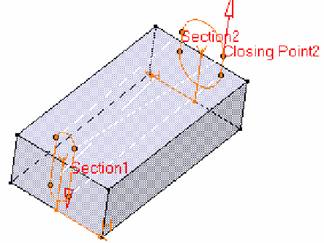

  Remove Loft → Decupare dupa schite si linii de ghidare

Bara de icoane Dress-Up Features

  Edge Fillet→ Se foloseste la rotunjirea colturilor

  Chamfer → Se foloseste la constructia unor tesituri

  Draft → Se foloseste la inclinarea unor suprafete

  Shell → Se foloseste pentru obtinerea unei carcase dintr-un solid

  Thickness → Se foloseste pentru marirea grosimi unui solid pe directia planelor selectate.
