ASDN (PLDN)

Calculatoare si tehnologia informatiei

DE ASDN (PLDN)

Cerinte

Sa se minimizeze functia  f = (C * D + C * D ) ( A * B + A * B) + ABC

si sa se implementeze cu porti logice de tip SI, SAU, NU, SI-NU, SAU-NU, utilizand un numar minim de porti si circuite integrate.

Aspecte teoretice

Algebra Booleana (proprietati si relatii)

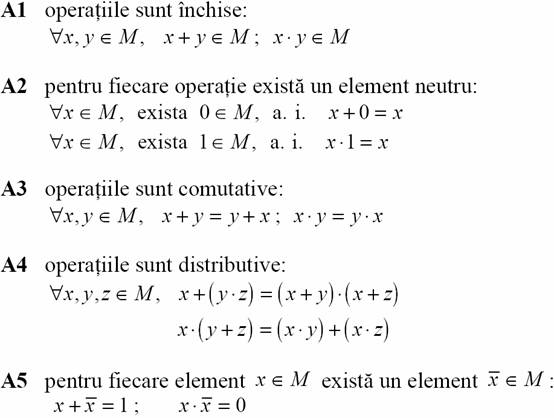

O algebra booleana este un ansamblu <M,+,*,=> format din multimea suport M cu un numar finit de elemente, operatia binara SAU notata cu simbolul +, operatia binara SI notata cu simbolul * si o relatie echivalenta intre elementele multimii M, notata cu simbolul =, daca sunt indeplinite urmatoarele 6 axiome:

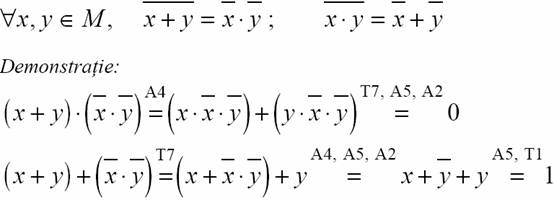

Legile lui D`Morgan

Tabel de adevar si diagrama pentru patru variabile

Rezolvare

f = ( C * D + C * D) + ( A * B + A * B) + ABC

f = CD +CD +AB+AB+ABC

TABEL DE ADEVAR

DIAGRAMA

Rezulta aceasta functie: α= AB + AB + CD + CD

DESEN

BIBLIOGRAFIE

1. Rustem POPA - "Curs de ASDN"

ANEXE
