Realizarea charturilor folosind programul RFFlow

Scopul lucrarii: Insusirea modului de lucru specific programului RFFlow. Folosirea programului pentru a realiza charturi, scheme, diagrame.

Modul de lucru

Schemele se vor realiza folosind formele predefinite in Stencils si prezentate in fereastra cu forme din dreapta ecranului aplicatiei RFFlow (figura 1). Forma dorita se va selecta si fie va deschide o fereastra pentru completarea textului, fie va insera obiectul in centrul paginii, de unde va putea fi repozitionat.

Figura 1. Fereastra cu forme Stencils

Proprietatile obiectelor desenate se pot modifica selectand obiectul si accesand meniul cascada, care deschide fereastra Shape Properties. In figura 2 se prezinta posibilitatile de modificare a formei, in timp in figura 3 se ilustreaza posibilitatile de modificare a liniilor (culoare, grosime si tip) si a fundalului.

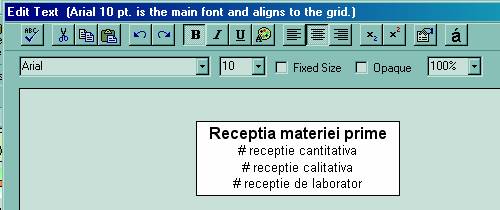

Pentru modificarea textului se deschide fereastra de editare a textului, exemplificata in figura 4. Se poate modifica fontul si inaltimea caracterelor, modul de scriere (regular, bold sau italic), culoarea folosita, precum si alinierea textului. Se mai poate insera caractere care nu sunt definite prin tastatura, de obicei cand se foloseste o limba straina, cu litere si caractere specifice.

Figura 4. Fereastra de editare a textului

uhzgh

1. Se vor realiza doua scheme, prima reprezentand o clasificare a structurii tricoturilor si a doua un flux tehnologic de confectionare a unor produse din tricot. Pentru clasificare se va alege unul din cele trei exemple prezentate la sfarsitul lucrarii. Schema corespunzatoare fluxului tehnologic este prezentata deja in forma grafica, datorita complexitatii sale si a posibilitatilor multiple de realizare.

Atat pentru clasificare cat si pentru fluxul tehnologic se vor folosi urmatoarele forme: linii, sageti, casete cu text si text. Aceste forme sunt accesibile in formele presetate (Sample Stencils) si apar incercuite in figura 1. Pentru legarea casetelor cu text se mai poate folosi meniul Tools AutoConnect, prin care liniile de legatura (sau orice alta forma daca se doreste) sunt trasate automat.

Schemele se vor salva separat, in fisierul personal, sub denumirea "RFFlow_1" si "RFFlow_2".

2. Se va realiza un grafic Gantt, condiderandu-se urmatoarele activitati si termene:
