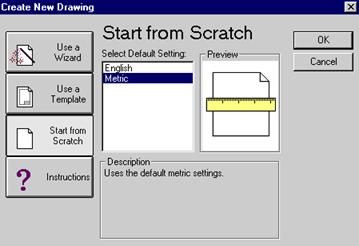

STABILIREA MEDIULUI DE LUCRU
A. SISTEMUL DE COORDONATE
Sistemul principal de coordonate al AutoCAD-ului este numit WCS (World Coordinate System). Utilizatorul poate defini, insa, propriul sistem de coordonate, numit UCS (User Coordinate System), prin folosirea comenzii UCS cu optiunile:
Semnificatii:
New - alegerea unui nou UCS prin precizarea
Zaxis - unei noi origini si a unui punct pe noua axa Oz, in sensul ei pozitiv
3point - a trei puncte necoliniare: originea, un punct pe noua axa Ox si un punct pe noua axa Oy, in sensurile pozitive ale acestora
Object - asocierii cu un obiect existent in desen (dreapta, cerc etc.)
Move defineste originea unui nou UCS prin deplasarea vechii origini pe axa Oz
World UCS implicit
B. STABILIREA LIMITELOR DESENULUI
Limitele desenului sunt date prin fixarea coltului din stanga jos (lower left corner) si a celui din dreapta sus (upper right corner). Dimensiunile 297, 210 sunt pentru pagina de format A4, orizontal.
C. SELECTAREA PUNCTELOR
Tehnici:
Indicarea pozitiei punctelor cu ajutorului cursorului de la mouse
Indicarea coordonatelor absolute prin tastare directa
|
a. coordonate carteziene plane Exemplu: 4,5 // abscisa x, ordonata y b. coordonate polare Exemplu: 6<45 // distanta r, unghiul f |
|
Indicarea coordonatelor relative la punctul curent, specificand deplasarea pe orizontala, verticala sau pe directia data de unghiul cerut, cu ajutorul simbolului
a. coordonate carteziene plane
Exemple:
deplasare pe axa Ox, 0 Þ x+deplasare, 0(deplasare pe orizontala)
deplasare pe axa Oy Þ 0, y+deplasare (deplasare pe verticala)
deplasare pe axa Ox, deplasare pe axa Oy Þ x + deplasare, y + deplasare (deplasare oblica)
|
Command: line Specify first point: Specify next point or [Undo]: Specify next point or [Undo]: Specify next point or [Undo]: |
|
b. coordonate polare
Exemple:
@ deplasare distanta < unghi (deplasare cu pastrarea directiei)
@ distanta < deplasare unghi (deplasare cu pastrarea distantei fata de punctul de referinta)
|
Command: line Specify first point: Specify next point or [Undo]: @7<45 Specify next point or [Undo]: Specify next point or [Close/Undo]: @2<-90 |
|
Tehnica OSNAP - indicarea precisa a punctelor in raport cu punctele caracteristice ale unor entitati deja existente (capete de segmente, mijloace de segmente, centre de cerc etc.)
CENter - centru de cerc sau de arc
ENDpoint - cel mai apropiat capat al unui segment de dreapta sau arc de cerc
INTersection - punct de intersectie
MIDpoint - mijlocul unui arc de cerc sau al unui segment de dreapta
PERpendicular - piciorul perpendicularei din punctul curent pe entitatea selectata
QUAdrant - capetele fiecarui cvadrant (sfert) al unui cerc sau arc de cerc
TANgent - punctul de tangenta cu un cerc sau arc de cerc
Exemple:
|
Command: circle Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: Specify radius of circle or [Diameter] <5.5068>: Command: point Specify a point: cen of (cursorul miscat peste centrul cercului face selectia) |
|
|
Command: line Specify first point: Specify next point or [Undo]: Specify next point or [Undo]: Command: line Specify first point: end of (cursorul miscat peste capatul segmentului face selectia) |
|
|
Presupunem existenta a 2 semidrepte intersectate de o dreapta. Command: line Specify first point:int of (cursorul miscat peste punctul de intersectie dintre dreapta si semidreapta face selectia) |
|
|
Command: line Specify first point: Specify next point or [Undo]: Specify next point or [Undo]: Command: line Specify first point: mid of (cursorul miscat peste capatul segmentului face selectia) |
|
|
Presupunem existenta a 2 semidrepte care au un punct comun. Command: line Specify first point:int of (cursorul miscat peste capatul primei semidrepte face selectia) Specify next point or [Undo]: per to cursorul miscat peste cea de a doua semidreapta face selectia) |
|
|
Command: circle Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: Specify radius of circle or [Diameter] <5.5068>: Command: point Specify a point: qua of (cursorul miscat peste conturul cercului face selectia cuadrantului - punctul cardinal - cel mai apropiat) |
|
|
Command: circle Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: Specify radius of circle or [Diameter] <5.5068>: Command: point Specify a point: tan of (cursorul miscat peste conturul cercului face selectia punctelor de tangenta peste care trece) |
|
D. ORGANIZAREA DESENULUI
Diferitele elemente ale unui desen pot fi organizate pe straturi, pentru fiecare strat (layer) putand fi asociate o anumita culoare, un anumit tip de linie, o anumita grosime a liniei. Astfel, pentru un desen de ansamblu, fiecare piesa componenta a ansamblului poate fi desenata pe un layer separat; la un desen de executie al unei piese, liniile de contur, hasurile, cotele pot fi desenate pe layer-e diferite.
In acest fel, se poate renunta oricand la afisarea unuia sau mai multora dintre layer-e.

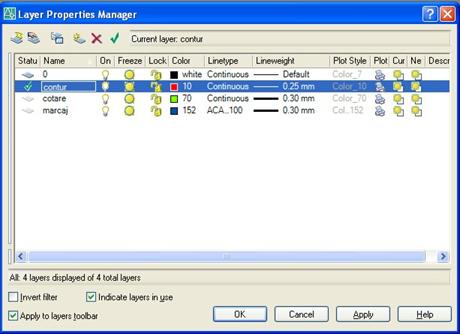

Comanda cu care se pot crea si modifica layer-e este LAYER, comanda ce determina afisarea unei casete de dialog prin care se pot selecta direct proprietatile asociate layer-oelor.

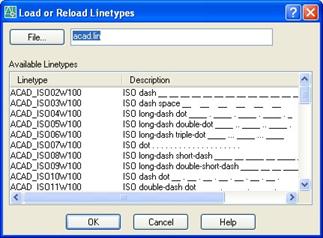

Pentru setarea culorilor si tipurilor de linie exista urmatoarele doua ferestre de dialog:
|
|
|
|
