Utilizarea fisierelor de referinta. Desen de referinta:

    Exercitiul nr. 10: Utilizarea fisierelor de referinta

AutoCAD-ul va permite sa aduceti un alt fisier de tip desen in desenul curent pentru a fi utilizat ca referinta. In acest fel pe ecran va fi afisat un desen extern fara adaugarea detaliilor sale permanent in fisierul curent. Un desen de referinta atasat desenului curent nu poate fi editat oricum, pe orice cale.

Desenul de referinta folosit in acest exercitiu este desenul biroului, pe care l-ati realizat in exercitiul 2, si astfel se realizeaza o legatura intre planul plantelor de planul mobilierului biroului. Aceasta parte a proiectarii (decorarea biroului) este executata invariabil de catre o persoana diferita. Desenul planului mobilei va fi folosit ca desen de referinta pentru 'plantele decorative' ceea ce face posibila utilizarea fisierului original fara ca acesta sa fie modificat in vreun fel.

In exercitiu veti face de asemenea cateva modificari minore in desenul planului biroului pentru vedea ca orice schimbare la desenul de referinta poate fi produsa numai in desenului original, si cum astfel de schimbari sunt reflectate automat in orice fisier care are ca desen de referinta desenul respectiv.

Comenzi noi

    Procedura de desenare

. Creati un nou desen pornind de la o foaie alba. Aici veti importa desenul biroului si apoi veti adauga plantele pentru a decora camera.

. Setati limitele desenului la 10000,7500 pentru a avea aceleasi limite cu cele ale desenului de referinta si valoarea grid-ului la 200 cu un snap setat la 100.

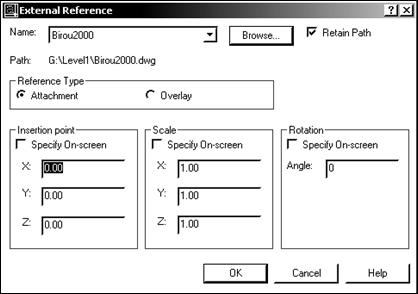

. Selectati comanda Xref Manager din meniul Insert din bara de meniuri. Apare fereastra de dialog Xref Manager si alegem butonul Attach, din partea din dreapta sus a ferestrei de dialog. Se deschide fereastra Select Reference File care permite cautarea desenului ce trebuie atasat. Se va deschide desenul biroului care a fost realizat in cadrul Exercitiului 2 si care a fost salvat in folderul personal. Dupa selectarea desenului ce trebuie atasat, apare fereastra de dialog External Reference care va cere date pentru pozitionarea fisierului atasat.

Introduceti un punct de insertie pentru desenul de referinta. Aici se vor folosi coordonatele originii: 0,0,0. Mentineti factorii de scalare pe X si pe Y la valoarea 1 si unghiul de rotatie 0 .

. Dati comanda Zoom - All pentru a vedea pe ecran intregul birou.

Cele 3 desene ale plantelor pe care le veti utiliza pentru decorarea biroului sunt prezentate in figura 1 cu numele lor. Punctul din centrul lui Plant1 si Plant2 si cel din coltul lui Planttub indica punctele lor de inserare.

Figura 1

. Creati un nou layer numit PLANTS cu culoarea green (verde) si tipul de linie continuous si faceti curent acest layer.

Utilizand comanda Insert - Block din bara de meniuri, inserati diferite fisiere ce contin desene de plante pentru a le adauga in aria de lucru, ca in figura 2. Nu inserati plante in aria de lucru din coltul din stanga jos al biroului. Cand inserati blocurile, pastrati factorul de scalare pe X si Y la valoarea 1 apasand pe <RETURN> la prompterele respectiv. Unghiul de rotatie pentru blocurile Plant1 si Plant2 inserate trebuie sa ramana la valoarea 0, iar blocul Planttub in cele doua arii de lucru de sus trebuie inserat cu un unghi de rotatie de 90.

Figura 2

In finalul proiectarii biroului va trebui sa convertiti aria de lucru din partea stanga jos intr-un birou pentru receptie. Veti vedea ca stergerea patratului ce simbolizeaza fisetul si adaugarea a doua scaune pentru vizitatori, pozitionate langa perete, ca in figura 3, este destul de complicata.

. Utilizand comanda Erase, incercati sa selectati doar fisetul din aria care va deveni noua receptie. Veti vedea, facand selectia, ca acel desen de referinta devine parte a setului selectat. Apasati tasta Escape pentru a intrerupe comanda Erase.

Acest fapt ilustreaza valoarea fisierelor de referinta. In timp ce desenul de referinta este atasat fisierului desen curent, va permite sa adaugati detalii la un desen de baza, insa in acest caz nu puteti altera desenul de referinta original; Office. In acest exemplu, persoana responsabila cu proiectarea planului decorarii cu plante nu trebuie sa dispuna de posibilitatea de a modifica desenul original al biroului, aceasta reprezentand o alta arie de responsabilitati. Aceasta poate fi facuta numai in fisierul desenului original al biroului.

. Salvati desenul curent. Veti vedea la linia de comanda ca atunci cand incepe salvarea desenului, AutoCAD-ul executa un proces de scanare a fisierelor de referinta din desen. Acesta salveaza numele fisierului de referinta si calea dupa care poate fi gasit. Aceasta face ca atunci cand desenul curent este din nou incarcat, fisierul de referinta sa poata fi automat atasat. Avand salvat desenul parasiti editorul de desenare, iesind in meniul principal.

. Utilizand optiunea Open din meniul File, incarcati desenul existent al planului biroului; Office. Cu comanda Erase stergeti fisetul din aria receptiei si utilizand comanda Copy copiati unul din scaunele existente pentru a crea doua scaune pentru vizitatori pozitionate langa perete, ca in figura 3.

.Salvati desenul Office si iesiti in meniul principal.

.Utilizind optiunea Open din meniul File, reincarcati desenul Plants. Veti observa ca atunci cand desenul incepe sa fie incarcat este afisat la linia de comanda ca AutoCAD-ul transforma desenul de referinta Office si apoi ca desenul Office a fost incarcat cu succes.

Se poate observa de asemenea ca in desenul Plants se va face o actualizare automata a planului atasat al biroului. Aceasta ilustreaza ca orice revizie la fisierul de referinta original este automat reflectata in orice desen care are acest fisier ca fisier atasat.

Figura 3

.Utilizind comanda insert, adaugati plantele in spatiul receptiei asa cum e prezentat in figura 3.

.Salvati desenul si iesiti din editorul de desenare cu comanda quit.
