Pregatirea mediului de desenare

Pregatirea mediului de desenare
Configurarea mediului de desenare. Este necesar de planificat cu atentie actiunile inainte de a incepe un desen pentru a reduce semnificativ timpul necesar pentru a-l realiza.Printre deciziile pe care ar trebui sa le luati sunt:
- Numele si locul de memorare a fisierului desen;
- Unitatile cu care este creat desenul;
- Dimensiunile hartiei pe care se incadreaza desenul.

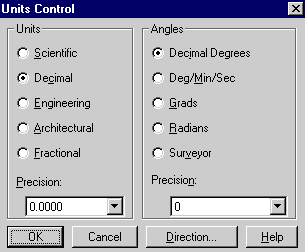

Sistemul de unitati va permite sa utilizati unitati reale de masura, precum cele zecimale si din arhitectura. O unitate pe ecran poate semnifica un toli, un milimetru, sau o mila. Pentru a configura unitatile de masura in AutoCAD se poate de folosit comanda DDUNITS de la tastatura. Caseta de dialog este prezentata in figura din stanga
Dupa cum se vede din aceasta figura puteti sa selectati orice sistem de unitati masura si precizia de afisare. Precizia de afisare arata cat de precis vor fi afisate coordonatele mausului si dimensiunile la cotare. Stabilirea dimensiunilor desenului. Limitele unui desen va ajuta sa stabiliti suprafata de lucru. Limitele pot fi considerate ca reprezentand perimetrul hartiei pe care realizati desenul. Principala utilizare a fixarii limitelor este furnizarea unui contur cu ajutorul caruia desenul sa fie incadrat pe o dimensiune de hartie stabilita. Limitele desenului se poate de stabilit prin comanda LIMITS.
Dupa ce ati introdus comanda de la tastatura primiti un mesaj de a introduce coordonatele primului punct, ce reprezinta punctul de jos din stanga a limitelor desenului si punctul al doilea, ce reprezinta punctul de sus din dreapta a limitelor desenului. In exemplu dat limitele desenului sunt 420x297 ce reprezinta formatul A3.

Pregatirea mediului de desenare

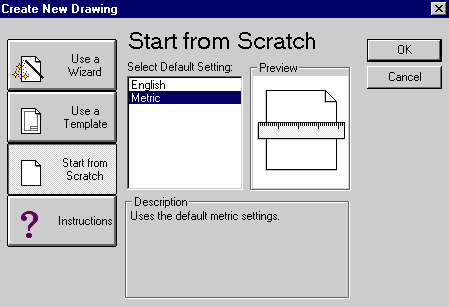

O alta alternativa de configurare a mediului de desenare este Wizard-ul. Casete de dialog al Wizard-ului apare la incarcarea unei noi sesiuni de lucru. Caseta este reprezentata mai jos.
























Avem cateva butoane:
- Use a Wizard: ne incarca caseta de configurare a Wizardu-lui
- Use a Teplate: Va aparea o lista de sabloane a desenului, configurarea va fi bazata pe template-ul ales.
- Start from Scratch: incarcarea rapida a mediului de desenare cu etatea implicita a sistemului metric sau Englez. Daca se selecteaza wizard-ul, apare caseta de dialog ce permite configurarea completa a mediului de desenare.
Wizard-ul permite de a alege:
- Unitatile de lucru cu precizia de afisare.
- Directia de start la masurarea unghiurilor.
- Directia de masurare a unghiurilor.
- Introducerea limitelor mediului de desenare.
- Selectarea Template-urilor.
