BAZE DE DATE - PROBLEME REZOLVARE

Subiectul nr.1

La un club de tineret, activitatile se desfasoara pe mai multe sectii: spectacole, cercuri tehnico-stiintifice, cercuri sportive, observatorul astronomic, muzica si activitati metodice.

- Sectia pentru spectacole este locul de desfasurare a diverselor activitati educative si culturale;

- Cercurile sportive cuprind: cercul de gimnastica, cercul de dans sportiv, cercul de dans modern, judo.

- Sectia tehnico-stiintifica cuprinde: cercul de informatica, cercul de modelism, cercul de limbi straine (engleza, spaniola, franceza, italiana).

- Sectorul muzical cuprinde: orchestra, ansamblul coral, famfara.

Activitatile metodice desfasurate in cadrul clubului sunt destinate cadrelor didactice iar observatorul astronomic poate fi vizitat de elevi.

Cerinte:

a)      Realizati modelul ierarhic pentru scenariul de mai sus.

b)      Caracterizati modelul ierarhic si enumerati cateva dezavantaje ale acestuia.

Rezolvare:

Modelul ierarhic pentru situatia prezentata are ca diagrama asociata un arbore in care toate legaturile sunt de tipul 1:N sau 1:1. Nodurile reprezinta entitati, iar arcele reprezinta asocieri intre entitati (relatii). Intr-o structura ierarhica ramificata, entitatii aflate la un nivel ierarhic superior (parinte) ii corespund mai multe entitati aflate la un nivel ierarhic inferior (copil), dar fiecare entitate aflata la un nivel ierarhic inferior corespunde unei singure entitati aflata la un nivel ierarhic superior.

Dezavantaje ale modelului ierarhic:

- legaturile de tip M:N nu se pot reprezenta in aceasta schema;

- apar probleme legate de redundanta datelor;

- apar probleme legate de actualizarea datelor (nu poate fi introdus un anumit tip de inregistrare daca nu exista nicio realizare a tipului de inregistrare parinte).

Subiectul nr.2

Intr-un oras sunt mai multe cluburi sportive. Fiecare club sportiv are instructori care pregatesc tinerii atat pentru sport de performanta cat si pentru sport de intretinere. Tinerii se inscriu la diverse activitati sportive: fie pentru antrenament, fie pentru competitii sportive (concursuri). Activitatile sportive se desfasoara in sali special amenajate.

Cerinte:

a)      Realizati modelul retea pentru scenariul de mai sus.

b)      Caracterizati modelul retea si enumerati cateva dezavantaje ale acestuia.

Rezolvare:

Modelul retea pentru situatia prezentata are ca diagrama asociata un graf. Nodurile reprezinta entitati, iar arcele reprezinta asocieri intre entitati (relatii). Intrun astfel de model, o entitate poate sa aiba conexiuni la mai multi fii si la

mai multi parinti:
Dezavantaje:
- are o complexitate foarte ridicata;

- nu se foloseste pentru activitati curente si pentru BD de uz general; modelul este folosit in diferite activitati cu caracter stiintific in care structurarea este mai importanta decat interogarea.

Subiectul nr.3

O scoala doreste sa tina evidenta desfasurarii olimpiadelor intr-un an scolar.

Se doreste obtinerea urmatoarelor informatii:

• Numarul elevilor care au participat, pe discipline, la faza locala, judeteana, nationala.
• Numarul premiilor care au fost obtinute, pe discipline.
• Punctajul maxim realizat la fiecare disciplina si elevii care au realizat acest punctaj.

Cerinte:

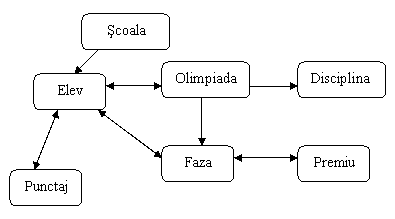

a)      Reprezentati grafic modelul conceptual al scenariului de mai sus (diagrama entitati-relatii).

b)      Descrieti relatiile dintre entitati.

Rezolvare:

Relatiile dintre entitatile din modelul conceptual asociat scenariului descris sunt de tip (elevi-punctaj; premiu-punctaj; olimpiada-disciplina), 1: n (scoala-elev; olimpiada-faza) si n : m (elev-olimpiada; elev-faza; faza-premiu).

Subiectul nr.4

O firma are mai multe sedii. In fiecare sediu se afla mai multe departamente. Un departament apartine unui singur sediu. Intr-un departament lucreaza mai multi angajati. Un angajat poate lucra intr-un singur departamnet. Fiecare angajat are o singura fisa a postului unde sunt mentionate atributiile din timpul serviciului. Firma gestioneaza mai multe tipuri de produse si exista mai multe tipuri de componente; un produs este format dintr-una sau mai multe componente. Un tip de componenta poate sa apara in structura mai multor produse.

Cerinte:

a)      Reprezentati grafic modelul conceptual al scenariului de mai sus (diagrama entitati-relatii).

b)      Descrieti relatiile dintre entitati (cardinalitate, optionalitate, alte aspecte).

Rezolvare:

Relatiile dintre entitatile din modelul conceptual asociat scenariului descris sunt de tip (angajat-fisa postului 1: n (firma-sediu; sediu-departament; departament-angajat si firma-produs) si n : m (produs-componenta).

Subiectul nr.5

Reteaua de Cai Ferate din Romania are mai multe regionale. Fiecare regionala dispune de mai multe depouri, gari, agentii de vanzare bilete. Un depou poate fi pentru trenuri de marfa sau pentru trenuri de calatori. Un tren poate apartine unui singur depou si poate avea una sau mai multe locomotive. O locomotiva poate apartine unui singur tren la un moment dat. Un tren poate fi condus de unul sau mai multi mecanici dar un mecanic conduce doar un singur tren. Fiecare mecanic are un program lunar unic. O legitimatie de calatorie poate fi: abonament, bilet dus-intors sau bilet simplu si poate fi cumparata de la mai multe agentii. O agentie poate vinde mai multe legitimatii. Fiecare gara are un program de sosiri si plecari pentru fiecare tren in parte.

Cerinte:

a)      Reprezentati grafic modelul conceptual al scenariului de mai sus (diagrama entitati-relatii).

b)      Descrieti relatiile dintre entitati (cardinalitate, optionalitate, alte aspecte).

Rezolvare:

Relatiile dintre entitatile din modelul conceptual asociat scenariului descris sunt de tip (gara - program_plecare; gara - program_sosire; mecanic - program_lunar; legitimatie_calatorie - abonament; legitimatie_calatorie - bilet_dus_intors; legitimatie calatorie - bilet_simplu, tren - tren_calatori, tren - tren_marfa ), 1: n (regionala - depou; regionala - gara; regionala - agentie;depou - tren; tren - locomotiva; tren - mecanic; program_plecare - tren; program_sosire - tren), n:m (agentie-legitimatie_calatorie).

Subiectul nr.6

Se considera urmatoarea lista de tabele si structura acestora:

LIBRARIE =

EDITURA =

CARTE =

COMANDA =

Cerinte:

a) Realizati un scenariu corespunzator acestei scheme conceptuale;

b) Reprezentati diagrama entitate - relatie si specificati tipul relatiilor dintre entitati (dupa cardinalitate);

c) Specificati cheile primare si cheile externe ce rezulta dupa maparea modelului.

Rezolvare:

Intrun oras sunt mai multe librarii. Pentru a oferi clientilor cat mai multe carti, librariile se aprovizioneaza de la mai multe edituri. Cartile sunt livrate, librariilor, de fiecare editura, pe baza unor comenzi. Comanda contine informatii despre fiecare carte in parte (titlu, autor, pret, numar exemplare), precum si suma pe care trebuie sa o achite libraria.

Dupa maparea modelului, pentru entitatea:

LIBRARIE - > Cod_Librarie este cheie primara;

EDITURA -> Cod_Editura este cheie primara si Cod_Librarie este cheie externa;

CARTE -> Autor, Titlu, An_Aparitie este cheie primara compusa, Cod_Editura este cheie externa;

COMANDA -> Cod_Comanda este cheie primara, Cod_Editura si Cod_Librarie sunt chei externe, iar Autor, Titlu, An_Aparitie este cheie externa compusa;

Relatiile dintre entitatile din modelul conceptual asociat scenariului descris sunt de tip 1 : n (librarie-comanda; editura-comanda; comanda-carte), iar relatia de tip n : m (librarie-editura) a fost rezolvata cu ajutorul entitatii de legatura comanda.

Subiectul nr.7

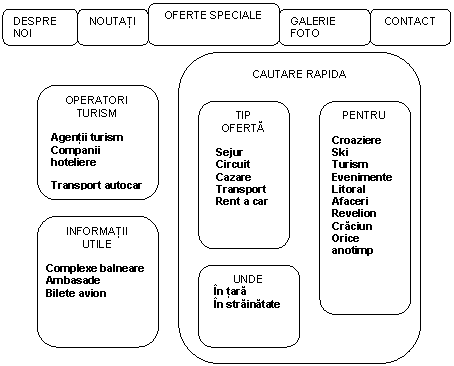

O agentie de turism are un site cu urmatoarea structura:

Cerinte:

a) Realizati o lista cu obiectele bazei de date pentru agentia de turism (tabele, formulare, rapoarte);

b) Alegeti trei dintre entitatile modelului conceptual; reprezentati relatiile dintre ele si precizati cheile primare si cheile externe care rezulta dupa maparea modelului conceptual.

Rezolvare:

Obiectele acestei baze de date sunt:

• Tabele: AGENTIE, COMPANIE_HOTELIERA, OFERTA, CLIENT, ANGAJAT
• Formulare: Complexe_balneare, Ambasade, Bilete de avion
• Rapoarte: Tip_oferta (sejur, circuit, cazare, transport, rent_a_car), Destinatie (tara, strainatate), Scop (croaziere, ski, turism, evenimente, litoral, afaceri, revelion, craciun, orice_anotimp)

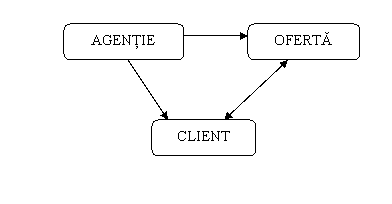

Relatiile dintre cele trei entitati alese sunt de tip 1 : n (agentie-client; agentie-oferta) si n : m (oferta-client).

Dupa maparea modelului conceptual, vom avea:

AGENTIE (cod_agentie, nume, adresa, telefon)

-> Cod_agentie este cheie primara;

OFERTA (cod_oferta, data_plecare, nr_zile, destinatie, pret, scop, tip_oferta, cod_agentie)

->Cod_oferta este cheie primara;

->Cod_agentie este cheie externa;

CLIENT (cod_client, nume, adresa, telefon, cod_oferta, cod_agentie)

-> Cod_client este cheie primara; Cod_oferta, Cod_agentie sunt chei externe;

Subiectul nr.8

Dandu-se urmatorul scenariu, identificati entitatile. Pentru fiecare entitate, identificati atributele corespunzatoare, stabiliti optionalitatea acestora si precizati identificatorul unic al fiecarei entitati. Dati exemplu de cate trei instante posibile ale fiecarei entitati

In vederea realizarii vanzarii ziarelor si revistelor pe baza de abonament, Departamentul Abonamente al Trustului de presa RomMedia SC trimite la oficiile postale oferta de abonament, cu numele publicatiei, numarul volumului, data aparitiei, pretul, comisionul oferit oficiului postal pentru acest serviciu. Pentru a se abona la orice ziar sau revista, persoanele doritoare trebuie sa furnizeze numele, adresa si eventual un numar de telefon. Abonatii semneaza pentru abonare o chitanta-abonament in care se specifica numele publicatiei, perioada de timp pe care este valabil abonamentul, prin data de inceput si data de sfarsit a abonamentului. Bineinteles ca o persoana se poate abona la mai multe publicatii in acelasi timp.

Rezolvare:

OFICIU_POSTAL (numar, adresa)

-> identificatorul unic este atributul numar

OFERTA_ABONAMENT (nume_publicatie, nr_volum, data_aparitie, pret, comision)

-> identificatorul unic este format din atributele nume_publicatie si nr_volum

ABONAT(nume, adresa, telefon)

-> identificatorul unic este format din atributele nume si adresa; atributul telefon este optional

CHITANTA_ABONAMENT(nr_chitanta, nume_publicatie, data_inceput, data_sfarsit)

-> identificatorul unic este format din atributul nr_chitanta

Exemple de instante:

OFICIU_POSTAL:

OFERTA_ABONAMENT

ABONAT

CHITANTA_ABONAMENT

Subiectul nr.9

Dandu-se urmatorul scenariu, identificati entitatile. Pentru fiecare entitate, identificati atributele corespunzatoare, stabiliti optionalitatea acestora si precizati identificatorul unic al fiecarei entitati. Dati exemplu de cate trei instate posibile ale fiecarei entitati.

Pentru realizarea planului bugetar, la TVR1 se planifica momentele de difuzare a reclamelor si se tine la zi o baza de date in care acestea se inregistreaza dupa un cod, precizandu-se imaginea reclamei, durata ei (in minute), tipul, clientul. Fiecare client, pentru care s-a inregistrat numele, adresa, codul fiscal, plateste o taxa de xx$/minut pentru fiecare difuzare a reclamei, dar si postul de televiziune este penalizat din cauza nerealizarilor, conform contractului (penalizarea este yy% din suma reclamei calculata in planul bugetar).

Rezolvare:

CLIENT (cod_fiscal, nume, adresa)

-> identificatorul unic este atributul cod fiscal

CONTRACT(cod_fiscal, data_inceput, data_sfarsit, penalizare)

-> identificatorul unic este atributul cod fiscal

POST_TELEVIZIUNE (nume, adresa, telefon, e_mail)

-> identificatorul unic este format din atributul nume; atributul e_mail este optional

RECLAMA (cod, imagine, durata, tip_reclama )

-> identificatorul unic este format din atributul cod

Exemple de instante:

CLIENT:

CONTRACT:

POST_TELEVIZIUNE

RECLAMA

Subiectul nr.10

Dandu-se urmatorul scenariu, identificati entitatile. Pentru fiecare entitate, identificati atributele corespunzatoare, stabiliti optionalitatea acestora si precizati identificatorul unic al fiecarei entitati. Dati exemplu de cate trei instate posibile ale fiecarei entitati.

Compania de asigurari SunLife SA ofera diferite tipuri de asigurari, pentru bunuri si persoane fizice sau juridice: furt, incendii, explozii, inundatii, cutremure, accident, boala, invaliditate, deces. Fiecare client primeste un cod la semnarea contractului, contract in care sunt precizate si numele clientului, prima anuala de plata, numarul de ani pentru care se face asigurarea, anul din care incepe asigurarea. Clientul poate prelungi (actualiza) contractul prin plata unei noi prime anuale, dar numai daca plata se face la o data anterioara celei de expirare a contractului deja incheiat. Pentru o functionare buna, compania de asigurari doreste sa tina evidenta achitarii de catre clienti a primelor anuale pentru fiecate tip de asigurare si anul pentru care s-au achitat.

Rezolvare:

COMPANIE (id_companie, nume, adresa, telefon, e_mail)

-> identificatorul unic este atributul id_companie; atributul e_mail este optional;

ANGAJAT (id_angajat, nume, adresa,telefon)

-> identificatorul unic este atributul id_angajat;

CLIENT(cod, nume, id_contract,asigurare, adresa,telefon, e_mail) -> identificatorul unic este atributul cod; atributul e_mail este optional;

CONTRACT (id_contract, data_inceput, data_sfarsit, anul_achitarii, prima_anuala)

-> identificatorul unic este atributul id_contract;

Exemple de instante:

COMPANIE:

ANGAJAT :

CLIENT :

CONTRACT:

Subiectul nr.11

Dandu-se urmatorul scenariu, identificati entitatile. Pentru fiecare entitate, identificati atributele corespunzatoare, stabiliti optionalitatea acestora si precizati identificatorul unic al fiecarei entitati. Dati exemplu de cate trei instate posibile ale fiecarei entitati.

Firma de taximetre Express SA are mai multe taxiuri, fiecare taximetru este condus de un singur sofer. La fiecare masina, se inregistreaza kilometrajul la plecarea si la sosirea in/din cursa. Baza de date trebuie sa contina informatii despre: codul de identificare al fiecarei masini, soferul care o conduce, tipul de masina, tariful/km, tariful de pornire si tariful de stationare, starea masinii (functionala/defecta), data ultimei revizii tehnice. Fiecare sofer primeste la angajare un cod, precizandu-se si numele si prenumele, data nasterii, adresa de domiciliu si obligatoriu un numar de telefon mobil, pentru contactare in caz de urgenta. Fiecare cursa efectuata de masinile firmei trebuie sa contina codul de identificare al masinii, data, numarul de kilometri de la inceputul cursei si numarul de kilometri de la sfarsitul cursei.

Rezolvare:

FIRMA (id_firma, denumire, adresa, telefon, e_mail)

-> identificatorul unic este atributul id_firma; atributul e_mail este optional

MASINA (cod, tip, stare_tehnica,data_revizie)

-> identificatorul unic este atributul cod

CURSA (id_cursa, data_cursa, km_inceput_cursa, km_sfarsit_

cursa)

-> identificatorul unic este atributul id_cursa;

SOFER (cod, nume, prenume, data_nasterii, adresa, telefon_mobil)

-> identificatorul unic este atributul cod

TARIF (id_tarif, tarif_km, tarif_pornire,tarif_stationare)

-> identificatorul unic este atributul id_tarif

Exemple de instante:

FIRMA:

MASINA :

CURSA :

SOFER

TARIF

Subiectul nr.12

Serviciul de posta electronica permite unui utilizator sa aiba unul sau mai multe conturi ; pentru fiecare cont, utilizatorul primeste datele de identificare : username si password. Un mesaj este transmis de un utlizator-expeditor catre unul sau mai multi utilizatori-destinatari. Fiecare utilizator isi poate organiza corespondenta (mesajele) in foldere.

Proiectantul modelului conceptual propune entitatile UTILIZATOR si MESAJ cu urmatoarele liste de atribute :

UTILIZATOR

MESAJ

Cerinte:

1. Analizati descrierile entitatilor propuse si precizati daca respecta regulile de normalizare. Justificati raspunsul.

2 Corectati abaterile de la regulile de normalizare, modificand corespunzator modelul.

3 Stabiliti relatiie dintre entitati si carateristicile acestor relatii.

Rezolvare:

a) Entitatea UTILIZATOR nu respecta forma a doua normala (FN2) deoarece atributele user_nume, parola si data_inregistrarii sunt specifice contului utilizatorului. Vom crea o noua entitate CONT cu atributele user_nume, parola si data_inregistrarii ce va avea ca identificator unic atributul user_name.

Atributul varsta din entitatea UTILIZATOR fiind un atribut volatil va fi inlocuit cu atributul data_nasterii.

Entitatea MESAJ nu respecta forma a doua normala (FN2). Deoarece utilizatorul poate primi sau poate trimite un mesaj va fi creata o noua entitate TIP_MESAJ cu atributul tip_mesaj. In acest sens, cand mesajul este trimis, utilizatorul este expeditor, iar cand mesajul este primit, utilizatorul este destinatar.

b) Modelul devine:

UTILIZATOR

CONT

TIP_MESAJ

MESAJ

c) Relatiile intre entitati sunt urmatoarele:

UTILIZATOR - CONT relatie 1 : M

CONT - MESAJ relatie M : M rezolvata cu ajutorul entiatii TIP_MESAJ

CONT - MESAJ relatie 1 : M

MESAJ - TIP_MESAJ relatie 1 : M

Subiectul nr.13

In modelul conceptual pentru proiectarea bazei de date a unei scoli exista entitatile ELEV si SCOALA cu urmatoarele liste de atribute:

ELEV

SCOALA

Cerinte:

1. Analizati descrierile entitatilor propuse si precizati daca respecta regulile de normalizare. Justificati raspunsul.

2 Corectati abaterile de la regulile de normalizare, modificand corespunzator modelul.

3 Stabiliti relatiie dintre entitati si carateristicile acestor relatii.

Rezolvare:

a) Entitatea ELEV nu respecta prima forma normala (FN1) deoarece atributul adresa_ scolii depinde de entitatea SCOALA. Atributele numele_parintilor si locul de munca au valori multiple si sunt specifice entitatii parinte.

Atributul varsta din entitatea ELEV, fiind un atribut volatil, va fi inlocuit cu atributul data_nasterii.

Entitatea SCOALA nu respecta a treia forma normala (FN3) deoarece atribele CNP_ director si nume_director apartin entitatii Angajat care are UID atributul CNP (tranzitivitate).

b)Modelul devine

ELEV

CLASA

PARINTE

SCOALA

ANGAJAT

c)Relatiile intre entitati sunt urmatoarele:

ELEV - PARINTE relatie 1 : M

SCOALA - ANGAJAT relatie 1 : M

SCOALA - ELEV relatie 1 : M

CLASA -ELEV relatie 1 : M

SCOALA - CLASA relatie 1 : M

Subiectul nr.14

In modelul conceptual pentru proiectarea bazei de date a unei firme de transport marfuri exista entitatile SOFER si MASINA cu urmatoarele liste de atribute :

SOFER

MASINA

Un sofer este trimis in cursa pe oricare dintre masinile disponibile in urma reviziei tehnice care stabileste starea masinii: foarte buna sau necesita reparatii.

O masina poate transporta orice tip de marfa, exemplu : mobila, materiale de constructii, aparate electrocasnice etc.

Cerinte:

1. Analizati descrierile entitatilor propuse si precizati daca respecta regulile de normalizare. Justificati raspunsul.

2 Corectati abaterile de la regulile de normalizare, modificand corespunzator modelul.

3 Stabiliti relatiie dintre entitati si carateristicile acestor relatii.

Rezolvare:

a)      Entitatea SOFER nu respecta forma normala unu (FN1) deoarece atributele starea_masinii si kilometraj apartin entitatii MASINA.

Atributul varsta din entitatea SOFER fiind un atribut volatil va fi inlocuit cu atributul data_nasterii.

Entitatea MASINA nu respecta forma normala trei (FN3) deoarece atributele denumire_marfa si cantitate nu apartin entitatii MASINA ci apartin entitatii MARFA (tranzitivitate cantitate_marfa depinde de denumire_marfa care depinde de cheia primara) care va avea UID id_marfa. Nu este respectata nici forma a treia normala (FN3) deoarece atributul cantitate_marfa depinde de atributul denumire_marfa (dependenta tranzitiva)

b) Modelul devine:

SOFER

MASINA

FISA_PONTAJ

MARFA

c) Relatiile intre entitati sunt urmatoarele:

SOFER - MASINA relatie M : M rezolvata cu ajutorul

entiatii

FISA_PONTAJ

MASINA - MARFA relatie 1 : M

SOFER - FISA_PONTAJ relatie 1 : M

MASINA - FISA_PONTAJ relatie 1 : M

Subiectul nr.15

In modelul conceptual pentru proiectarea bazei de date a unei biblioteci exista entitatile CITITOR si CARTE cu urmatoarele liste de atribute :

CITITOR

CARTE

Cerinte:

1. Analizati descrierile entitatilor propuse si precizati daca respecta regulile de normalizare. Justificati raspunsul.

2 Corectati abaterile de la regulile de normalizare, modificand corespunzator modelul.

3 Stabiliti relatiie dintre entitati si carateristicile acestor relatii.

Rezolvare:

a) Entitatea CITITOR nu respecta forma normala unu (FN1) deoarece atributul titlul_cartilor_imprumutate apartine entitatii CARTE. Nu respecta nici forma normala 2 (FN2) deoarece data_imprumut este UID - pentru entitatea FISA_CITITOR - entitate care rezolva relatia M:M dintre entitatea CARTE si entitatea CITITOR.

Atributul varsta din entitatea CITITOR fiind un atribut volatil va fi inlocuit cu atributul data_nasterii.

Entitatea CARTE nu respecta forma normala unu (FN1) deoarece atributul domeniu are valori multiple devenind entitate.

Nu este respectata nici forma a treia normala (FN3) deoarece atributul anul_nasterii depinde de atributul autor (dependenta tranzitiva) generand o noua entitate autor cu atributele (cod_autor, nume, an_nastere)

b) Modelul devine:

CITITOR

CARTE

FISA_CITITOR

AUTOR

DOMENIU

c) Relatiile intre entitati sunt urmatoarele:

CITITOR - CARTE relatie M : M rezolvata cu ajutorul entiatii

FISA_CITITOR

CARTE - AUTOR relatie 1 : M

CARTE - DOMENIU relatie 1 : M

CITITOR- FISA_CITITOR relatie 1 : M

CARTE - FISA_CITITOR relatie 1 : M

Subiectul nr.16

In modelul conceptual pentru proiectarea bazei de date a unei agentii de turism exista entitatile TURIST si PACHET_TURISTIC cu urmatoarele liste de atribute :

TURIST

PACHET_TURISTIC

Agentia de turism ofera clientilor pachete turistice in diverse tari. Clentii pot plati costul pachetului cu card sau in numerar.

Cerinte:

1. Analizati descrierile entitatilor propuse si precizati daca respecta regulile de normalizare. Justificati raspunsul.

2 Corectati abaterile de la regulile de normalizare, modificand corespunzator modelul.

3 Stabiliti relatiie dintre entitati si carateristicile acestor relatii.

Rezolvare:

a) Entitatea TURIST nu respecta forma normala unu (FN1) deoarece atributele destinatia, si forma de plata sunt entitati.

Entitatea PACHET TURISTIC nu respecta forma normala unu (FN1) deoarece atributul numele-oraselor este multiplu si determina o noua entitate oras. Nu este respectata nici forma a doua normala (FN2) deoarece atributele data_plecarii si tara apartin entitatii DESTINATIE ( data plecarii este UID pentru DESTINATIE).

Modelul devine:

TURIST

PACHET TURISTIC

DESTINATIE

ORAS

FORMA DE PLATA

c)Relatiile intre entitati sunt urmatoarele:

TURIST - PACHET TURISTIC relatie M : M rezolvata cu ajutorul entiatii DESTINATIE

DESTINATIE - ORAS relatie 1 : M

PACHET TURISTIC - FORMA DE PLATA relatie 1 : M

TURIST - DESTINATIE relatie 1 : M

PACHET TURISTIC - DESTINATIE relatie 1 : M

Subiectul nr.17

Angajatii unui post TV trebuie sa asigure patru ture pentru programul zilnic al postului. Unii angajati pot avea o zi libera pe saptamana. Nici un angajat nu poate fi solicitat in mai multe ture zilnic. In fiecare saptamana, planificarea turelor se schimba in functie de grila de programe.

Cerinte:

Sa se determine daca tabelele de mai jos, din cadrul modelului fizic al bazeide date, respecta restrictiile de integritate. Justificati raspunsul.

Rezolvare:

Modelul relational respecta trei reguli de integritate structurala.

Regula 1 (unicitatea cheii) nu este respectata pentru ca valorile cheii primare Data ale tabelei planificari_ture nu sunt unice.

Regula 2 (integritatea entitatii) este respectata pentru ca valorile cheilor primare sunt diferite de valoarea null.

Regula 3 (integritatea referirii) nu este respectata pentru ca. in tabela planificari_ture, cheia externa agt_id are valoarea 17 care nu corespunde niciunei valori a cheii primare id din tabela angajati.

Subiectul nr.18

La un restaurant, directorul compartimentului de productie a stabilit urmatoarea regula: comenzile sunt preluate de catre chelneri si transmise bucatarilor. Aceiasi chelneri iau apoi preparatele si le servesc clientilor

Cerinte:

Sa se determine daca tabelele de mai jos, din cadrul modelului fizic al bazeide date, respecta restrictiile de integritate.Justificati raspunsul.

Rezolvare:

Modelul relational respecta trei reguli de integritate structurala.

Regula 1 (unicitatea cheii) nu este respectata pentru ca valorile cheii primare Numar ale tabelei Comenzi nu sunt unice.

Regula 2 (integritatea entitatii) este respectata pentru ca valorile cheilor primare sunt diferite de valoarea null.

Regula 3 (integritatea referirii) este respectata; cheaia externa agt_id a tabelei Comenzi contine valori ce au valori corespunzatoare in cheia primara id din tabela angajati sau sunt null.

Subiectul nr.19

La cantina unui spital masa este servita in mod diferit. Pentru bolnavii cu regim, in functie de afectiuni, iar pentru restul internatilor si pentru personalul spitalului, un meniu comun.

Cerinte:

Sa se determine daca tabelele de mai jos, din cadrul modelului fizic al bazeide date, respecta restrictiile de integritate. Justificati raspunsul.

Rezolvare:

Modelul relational respecta trei reguli de integritate structurala.

Regula 1 (unicitatea cheii) este respectata deoarece toate cheile primare (mcn.cod, mrm.cod, ppt.cod) au valori unice.

Regula 2 (integritatea entitatii) este respectata pentru ca toate valorile cheilor primare sunt diferite de valoarea null.

Regula 3 (integritatea referirii) nu este respectata pentru ca. in tabela preparate, cheia externa mcn_cod contine valoarea 6 ce nu corespunde niciunei valori a cheii primare cod din tabela meniuri_comun.

Subiectul nr.20

Pentru stocarea datelor referitoare la elevii unei clase va fi creat si completat cu inregistrari un tabel ca cel din exemplul urmator:

ELEVI

a) Construiti, ca in exemplu, tabela necesara pentru stocarea datelor referitoare la obiectele dintr-un muzeu. Obiectele de arta pot fi sculpturi sau picturi si sunt caracterizate de: titlu, autor, anul in care au fost create, poza, mediul propice de depozitare, valoare, stare, descriere, data achizitionarii si valoarea la achizitionare.

b) Completati tabelul cu 5 inregistrari.

c) Specificati tipul datelor din fiecare coloana a tabelului.

d) Construiti un scenariu care sa necesite modificarea unei instante;

e) Scrieti in limbajul de programare studiat, instructiunea de creare a tabelului descris la cerinta a).

f) Scrieti in limbajul de programare studiat, instructiunea de modificare a unei instante corespunzator cerintei d).

Rezolvare:

a)  - b)

c)

numar obiect - Numeric

tip obiect - Sir de caractere

Titlu - Sir de caractere

Autor - Sir de caractere

Anul crearii - Numeric

Poza-General(FOX),BLOB(ORACLE)

Mediul de depozitare - Sir de caractere

Valoare - Numeric

Stare - Sir de caractere

Descriere - Sir de caractere

Data achizitionarii - Data calendaristica

Valoare la achizitionare - Numeric

d)

In 1956, partea inferioara a tabloului "Gioconda" sufera daune serioase in urma unui atentat cu o solutie acida iar, la cateva luni mai tarziu, un vizitator a aruncat in el cu o piatra. Tabloul este restaurat, deci starea lui actuala este foarte buna.

e)

ORACLE

CREATE TABLE muzeu

nr_opera NUMBER PRYMARY KEY,

tip VARCHAR2(15),

titlu VARCHAR2(100);

autor VARCHAR2(50),

an_creare NUMBER,

poza BLOB

mediu_dep VARCHAR2(50),

valoare NUMBER,

stare VARCHAR2(50),

descriere VARCHAR2(2000),

data_achiz DATE,

val_achiz NUMBER);

FOXPRO

CREATE TABLE muzeu( nr_opera N(4), tip C(15), titlu C(100), autor C(50), an_creare N(4), poza G, mediu_dep C(50), valoare N(10), stare C(50), descriere M, data_achiz D, val_achiz N(10))

f)

ORACLE

UPDATE muzeu

SET stare='f.buna'

WHERE trim(BOTH ' ' FROM lower(titlu))='gioconda' AND trim(BOTH ' ' FROM lower(autor)) = 'leonardo da vinci'

FOXPRO

REPLACE stare WITH "f.buna" for alltrim(lower(titlu))="gioconda" and alltrim(lower(autor))="leonardo da vinci"

Subiectul nr.21

Pentru stocarea datelor referitoare la elevii unei clase va fi creat si completat cu inregistrari un tabel ca cel din exemplul urmator:

ELEVI

a) Construiti, ca in exemplu, tabela necesara pentru stocarea datelor referitoare la vasele fluviale utilizate de o firma de transport. Exista doua tipuri de vase de transport: pentru marfuri sau pentru pasageri. Fiecare vas este caracterizat prin nume, capacitate totala, lungime, pescaj, viteza de deplasare, data fabricatiei, portul de baza si portul in care a fost inregistrat, poza, valoare si compania de asigurari.

b) Completati tabelul cu 5 inregistrari.

c) Specificati tipul datelor din fiecare coloana a tabelului.

d) Construiti un scenariu care sa necesite stergerea unei instante;

e) Scrieti in limbajul de programare studiat, instructiunea de creare a tabelului descris la cerinta a).

f) Scrieti in limbajul de programare studiat, instructiunea de stergere a unei instante corespunzator cerintei d).

Rezolvare:

a)  - b)

c)

Cod vas - Nmeric

Tip vas - Sir de caractere

Nume vas - Sir de caractere

Capacitate totala - Numeric

Lungime - Numeric

Pescaj - Numeric

Viteza de deplasare - Numeric

Data fabricatiei - Data calendaristica

Portul de baza - Sir de caractere

Port inregistrare - Sir de caractere

Poza GENERAL(FOX) / BLOB(ORACLE)

Valoare - Numeric

Companie de asigurari - Sir de caractere

d)

Constatand ca in ultimele luni, vasele care sunt construite inainte de 1970 necesita mari cheltuieli cu intretinerea, firma de transport hotaraste sa le vanda.

e)

ORACLE

CREATE TABLE firma_transport

cod_vas NUMBER PRYMARY KEY,

tip VARCHAR2(15),

nume VARCHAR2(100);

capacitate NUMBER,

lungime NUMBER,

pescaj NUMBER,

vitez_depl NUMBER,

data_fabr DATA,

port_baza VARCHAR2(50),

port_inreg VARCHAR2(50),

poza    BLOB

valoare NUMBER,

comp_asig VARCHAR2(100));

FOXPRO

CREATE TABLE firma_transport( cod_vas N(4), tip C(15), nume C(100), capacitate N(10), lungime N(2), pescaj N(10), vitez_depl N(3), data_fabr D, port_baza C(50), port_inreg C(50), poza G, valoare N(12), comp_asig C(100))

f)

ORACLE

DELETE FROM firma_transport

WHERE to_number(to_char(data_fabr,'YYYY'))<1970

FOXPRO

DELETE for year(data_fabr)<1970

PACK

Subiectul nr.22

Pentru stocarea datelor referitoare la elevii unei clase va fi creat si completat cu inregistrari un tabel ca cel din exemplul urmator:

ELEVI

a) Construiti, ca in exemplu, tabela necesara pentru stocarea datelor referitoare la masinile care fac parte din parcul auto al unei scoli de soferi. O masina este caracterizata prin numar de inregistrare, tip, serie si numar sasiu, data fabricatiei, firma producatoare, culoare, poza, pret de achizitie, numele si prenumele instructorului ce o foloseste. O masina poate fi utilizata de un singur instructor.

b) Completati tabelul cu 5 inregistrari.

c) Specificati tipul datelor din fiecare coloana a tabelului.

d) Construiti un scenariu care sa necesite modificarea unei instante;

e) Scrieti in limbajul de programare studiat, instructiunea de creare a tabelului descris la cerinta a).

f) Scrieti in limbajul de programare studiat, instructiunea de modificare a unei instante corespunzator cerintei d).

Rezolvare:

a) - b)

c)

Numar de inregistrare - Numeric

Tip - Sir de caractere

Serie si numar sasiu - Sir de caractere

Data fabricatiei - Data calendaristica

Firma producatoare - Sir de caractere

Culoare - Sir de caractere

Poza - GENERAL(FOX) / BLOB(ORACLE)

Pret de achizitie - Numeric

Numele si prenumele instructorului - Sir de carcatere

d)

Intr-o zi, in Piata Iancului, un sofer neatent in trafic, loveste masina instructorului Irimia Claudiu. Elevul si instructorul nu patesc nimic, dar masina este foarte avariata in partea dreapta spate. In service se constata ca nu se mai gaseste culoarea initiala si se decide schimbarea ei alegandu-se culoarea rosie.

e)

ORACLE

CREATE TABLE scoala_soferi

nr_inreg NUMBER PRYMARY KEY,

tip VARCHAR2(15),

sasiu VARCHAR2(20);

data_fabr DATE,

firma VARCHAR2(20),

culoare VARCHAR2(10),

poza BLOB

pret_achiz NUMBER,

nume_instr VARCHAR2(50));

FOXPRO

CREATE TABLE scoala_soferi( nr_inreg N(4), tip C(15), sasiu C(20), data_fabr D, firma C(50), culoare C(10), poza G, pret_achiz N(10), nume_instr C(50))

f)

ORACLE

UPDATE scoala_soferi

SET culoare='rosie'

WHERE trim(BOTH ' 'FROM lower(nume_instr))='irimia claudiu';

FOXPRO

REPLACE culoare WITH "rosie" for alltrim(lower(nume_instr))='irimia claudiu"

Subiectul nr.23

Esti informaticianul Colegiului SUPERPRO si tii evidenta tuturor elevilor intr-o tabela cu urmatoarea structura:

La inceputul anului scolar, trebuie sa actualizezi campul clasa (daca elevul a promovat) si sa scoti din tabela elevii care au fost in clasa a 12-a.

Rezolva urmatoarele cerinte:

a) Construieste 5 instante corespunzatoare scenariului prezentat;

b) Scrie, in limbjul de programare studiat, instructiunile prin care vor fi realizate operatiile cerute la inceputul anului scolar.

c) Aplica operatiile cerute la inceputul anului scolar celor 5 instante construite la cerinta a).

Rezolvare:

a

b)

ORACLE

DELETE FROM superpro

WHERE clasa=12 AND promovat=1;

UPDATE superpro

SET medie=0

WHERE promovat=0

UPDATE superpro

SET clasa=clasa+1, promovat=0, medie=0

WHERE promovat=1;

FOXPRO

USE superpro

DELETE all FOR clasa=12 AND promovat=1

PACK

REPLACE medie WITH 0 all FOR promovat=0

REPLACE clasa WITH clasa+1, promovat WITH 0, medie WITH 0 all FOR promovat=1

c)

Subiectul nr.24

Compania de filme GOLDEN MAYER tine evidenta filmelor realizate de ea, in tabela FILME cu urmatoarea structura:

Esti directorul DIRECTIEI IT din compania GOLDEN MAYER si trebuie sa transmiti managerului cateva situatii.

Rezolva urmatoarele cerinte:

a) Construieste 5 instante corespunzaoare scenariului prezentat;

b )Scrie, in lmbajul de programare studiat, comenzile care sa determine in cate filme a jucat Marlyn Monroe in anul 1959 si care sunt filmele care au obtinut premiul OSCAR; generalizare pentru orice tip de premiu.

c)Precizeaza comenzile prin executia carora determinam:

- care sunt primele 10 filme cele mai " costisitoare ";

- care este costul total pentru realizarea celor 10 filme.

Rezolvare:

a)

b)

ORACLE

SELECT COUNT(COD_FILM) "Numar filme"

FROM filme

WHERE trim(BOTH ' ' FROM lower(actor_principal)) ='marlyn monroe'AND an_lansare=1959;

SELECT titlu_film

FROM filme

WHERE trim(BOTH ' ' FROM upper(premiu))='OSCAR' AND trim(BOTH ' ' FROM lower(actor_principal))='marlyn monroe';

generalizare

SELECT titlu_film

FROM filme

WHERE premiu IS NOT NULL AND trim(BOTH ' ' FROM lower(actor_principal))='marlyn monroe';

FOXPRO

USE filme

CALCULATE CNT() TO nr_filme FOR lower(alltrim(act_princ))="marlyn monroe" AND an_lansare=1959

LIST titlu_film ALL FOR upper(alltrim(premiu))="OSCAR" AND lower(alltrim(act_princ))="marlyn monroe"

generalizare

LIST titlu_film ALL FOR alltrim(lower(act_princ))="marlyn monroe" AND premiu!=""

c)

ORACLE

SELECT titlu_film

FROM filme

WHERE ROWNUM<=10

ORDER BY cost DESC;

FOXPRO

USE filme

SORT TO costisitor ON cost /D FIELDS titlu_film

USE costisitor

LIST NEXT 10

ORACLE

SELECT SUM(cost) "Cost total"

FROM filme

WHERE ROWNUM<=10

ORDER BY cost DESC;

USE costisitor

CALCULATE SUM(cost) TO x FOR recno()<=10

?x

Subiectul nr.25

Agentia de turism VISIT ROMANIA tine evidenta biletelor de avion solicitate de clienti in tabela BILETE cu urmatoarea structura:

Esti angajatul agentiei. Zilnic esti solicitat de managerul agentiei sa oferi diverse informatii in legatura cu zborurile care se efectueaza.

Rezolva urmatoarele cerinte:

a) Construieste 5 instante corespunzatoare scenariului prezentat; ;

b)Scrie comenzile care calculeaza si afiseaza suma medie realizata in urma vanzarii biletelor in luna decembrie ( suma medie = suma biletelor vandute / nr zile din luna );

c)Prezinta comenzile prin care se afla toate biletele vandute de agentie cu destinatia Paris; generalizare pentru orice oras destinatie.

Rezolvare:

a)

b)

ORACLE

SELECT SUM(pret)/31 "Suma medie"

FROM visit

WHERE TO_NUMBER(TO_CHAR(data_zbor,'MM'))=12;

FOXPRO

USE visit

CALCULATE SUM(pret) to p FOR month(data_zbor)=12

?p/12

c)

ORACLE

SELECT *

FROM visit

WHERE trim(BOTH ' ' FROM upper(destinatie))='PARIS'

FOXPRO

LIST ALL FOR upper(alltrim(destinatie))="PARIS"

generalizare

ORACLE

ACCEPT oras PROMPT 'Destinatia:'

SELECT *

FROM visit

WHERE trim(BOTH ' ' FROM upper(destinatie))=trim(BOTH ' ' FROM upper(&o));

FOXPRO

ACCEPT 'Destinatia' TO oras

LIST ALL FOR upper(alltrim(destinatie))=upper(alltrim(oras))
