Manual de utilizare pentru - CD Writer CRW-5232AS ASUS

Manual de utilizare pentru

CD Writer CRW-5232AS ASUS

Specificatii:

Rata de transfer de date: CAV scriere/ P-CAV rescriere/ CAV citire

CD(citire): 52X Max. 7800 KB/sec (CAV)

Viteza: DAE:52X Max. 7800 KB/sec (CAV)

CD-R (citire): 52X, 48X, 40X, 32X, 24X, 16X, 8X, 4X

CD-RW (citire/scriere): 32X, 24X, 16X, 12X, 10X, 8X, 4X

Interfata: ATAPI/ E-IDE ( specificatii ATAPI )

Tehnologie: Anti-Coaster Technology ( FlextraLinkT)

Tehnologia de inregistrare ( FlextraSpeedT)

Marime buffer de date: 2 MB

Discuri: Formate: CD-DA, CD-ROM, CD-ROM/XA, Photo CD, Mixed Mode CD-ROM, CD-I, CD-Extra, CD-Text, Video CD, DVCD, Bootable CD

Diametre: 8 cm si 12 cm

Tipuri de inregistrare: TAO (Track-At-Once), DAO (Disc-At-Once),SAO (Session-At-Once), Packet Write

Compatibilitate sisteme de operare: Windows XP/ NT/ ME/ 2000/ 98SE

Alimentare tensiune: DC + 5V / DC +12 V, toleranta 5 % / 10 %

Dimensiuni: 43 x 149.0 x 174.30 mm

Greutate: 830g

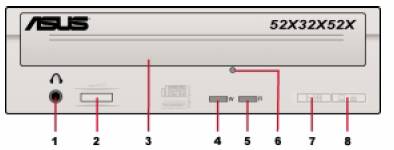

Tablou Frontal

1. Mufa casti. Aceasta mufa permite sa conectati casti la CD-WR pentru a asculta CD-uri audio.
2. Volum casti. Prin aceasta rotita se poate regla volumul castilor care le-ati conectat la CD-WR. Prin rotirea spre stanga se micsoreaza volumul, iar prin rotirea spre dreapta sa mareste volumul.
3. Sertar disc. In acest sertar se pune discul.
4. Indicator scriere ( LED rosu ). Acest led incepe sa clipare atunci cand sunt scrise date pe disc.
5. Indicator citire ( LED verde ). Acest led se aprinde atunci cand ati introdus un disc si va sta aprins pana cand veti lua discul din CD-WR. LED-ul va cliparii cand sunt date citite de pe disc.
6. Orificiu scoatere fortata disc. In cazul in care nu puteti sa scoateti discul din CD-WR prin apasarea butonului 'eject' datorita unor probleme, introduceti o tija metalica subtire in acest orificiu pentru a scoate manula discul.
7. Buton Play/Skip. Acest buton are 2 functii. Daca CD-WR este in repaus, apasand acest buton CD-WR-ul va incepe sa citesca un CD audio (daca este un CD audio in CD-WR). Daca apasati acest buton in timp ce citeste un CD audio, CD-WR va trece sa citeasca urmatoare melodie de pe disc.
8. Buton Stop/Eject. Acest buton are 2 functii. Apasand butonul sertarul se va deschide pentru a va permite sa scoateti discul. Daca citeste un disc audio, CD-WR se va opri din cititul discului audio.

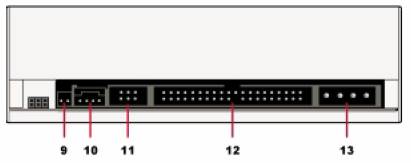

Conectorii din spatele CD-WR-ului.

9. Conector audio digital. Acest conector este pentru cablu iesire semnal digital.
10. Conector audio analogic. Acest conector este pentru cablu iesire semnal analogic.
11. Jumperi terminali. Acest conector va permite sa selectati modul CD-WR: master, slave sau Cable select.
12. Conector IDE. Acest conector este pentru cablu IDE 40 pini, pentru a conecta CD-WR la placa de baza.
13. Conector tensiune. Acest conector este pentru a conecta un cablu de tensiune 4 pini ce vine de la sursa de tensiune a sistemului.

Nota : Conectori din parte din stanga (cei care nu sunt numerotati) sunt pentru teste. SA NU puneti nici un jumper pe acesti pini.

Instalare hardware.

Configuratie minima necesara a sistemului.

• Pentium 166MHz sau mai performant.
• Sistem de operare Windows 95/98SE/ME/2000/XP/NT 4.0, Linux sau OS/2 Warp.
• Memorie RAM minim 64Mb (recomandat 128Mb).
• Drive bay extern de 5.25 inch.
• Spatiu liber pe hard disk minim 100Mb.

Timp mediu de gasire: 20ms sau mai putin.
Rata de transmisie: 2Mb/s sau mai mult.
Nota: Sa nu folositi hard disk-uri ce se calibreaza termic.

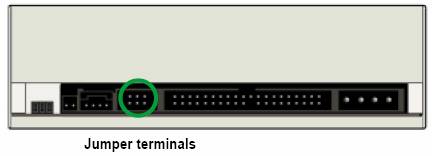

Setarea jumperilor terminali.

• Mod Master.CD-WR va fi setat ca Secondary Master. Acest lucru este posibil daca sistemul suporta 4 device-uri IDE. Hard diskul este setat ca Primary Master.

• Mod Slave.CD-WR va fi setat ca drive slave secundar, in caz ca sistemul suporta doar 2 device-uri IDE. Daca sistemul suporta 4 device-uri IDE, atunci CD-WR va fi setat fie ca Primary Slave fie ca Secondary Slave.

• Mod Cable Select.CD-WR va fi setat ca Cable Select daca sistmul suporta semnal Cable Select (CSEL). Veti avea nevoie de un cablu pentru interfata exclusiv pentru CD-WR. Pentru detalii consultati manualul placii de baza.

Instalarea hardware a CD-WR-ului.

Nota: Consultati manualul computerului pentru detalii privind deschiderea carcasei si instalarea de drivere.

1. Inlaturati capacul unui bay de 5,25 inch extern.
2. Introduceti cu grija unitatea CD-WR in bay pana se va alinia la tabloul frontal al carcasei. Gaurile de pe partile laterale a CD-WR trebuie sa se alinieze cu cele de la bay.
3. Prindeti CD-WR cu suruburile care un venit in pachet. Folositi cate 2 suruburi pentru fiecare parte laterala.

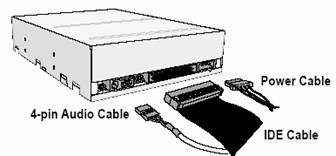

Conectarea cablurilor.

1. Conectati cablu de alimentare.
2. Conectati cablu IDE la conectorul IDE, potrivind firul rosu al cablului IDE la pinul 1 al conectorului IDE.
3. Daca sistemul dumneavoastra are instalata o placa de sunet sau placa de sunet este onboard, conectati cablu audio la conectorul audio analogic. Conectati celalalt capat al cablui audio la placa de sunet sau la conectorul Cd 4 pini de pe placa de baza.

Atentie! Toate mufele cablurilor sunt concepute ca sa se potriveasca doar intr-un singur mod. Daca nu merge sa cablati vreau cablu incercati sa orientati mufa invers. NU FOLOSITI o forta prea mare pentru cablare.

Instalare software.

1. Porniti calculatorul.
2. Sistemul dumneavoastra de operare va detecta noua componenta hardware si automat va cauta un driver de instalare cat mai apropiat.
3. Urmati instructiunile de pe ecran pentru instalarea driverului.

Instalarea software-ulu pentru CD-WR. CD-WR-ul Asus CRW-4816A suporta urmatoarele programe de aplicatii :

• AHEAD software gmbh : Nero Burning ROM, In CD, Wave Editor, Cover Designer.
• Microsoft Corporation : Media Player, CD Player, Active Movie.
• Kodak : Kodak Photo CD Player V2.0 sau o versiune mai noua.
• NewTech Infosystems : Cd maker, File CD, Overburn Support, Advanced Caching, Playlist (M3U File) Support, SVCD Support.

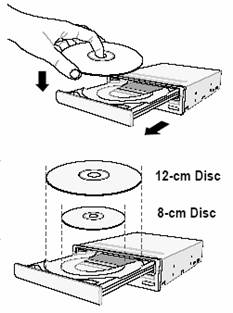

Introducerea CD-ului in driverul CD-WR.

1. Apasati butonul 'eject' de pe tabloul frontal.
2. Dupa ce a iesit sertarul puneti discul cu parte cu eticheta in sus.
3. Apasati butoul 'eject' sau impingeti usor sertarul spre interior.

Folosirea scoatere fortata disc.

1. Introduceti tija metalica ce a venit in pachet in acest orificiu. Puteti folosi orice sarma care intra in acest orificiu.
2. Trageti cu grija de sertar si scoateti discul.

Atentie! NU fortati deschiderea sertarului. Asteptati pana cand sertarul sa deschis putin prin folosirea tijei metalice.
