Depanare unor echipamente de calcul portabile

Depanare unor echipamente de calcul portabile

1 Inlocuirea acumulatorului si hard disk-ului unui laptop

A. INLOCUIREA ACUMULATORULUI

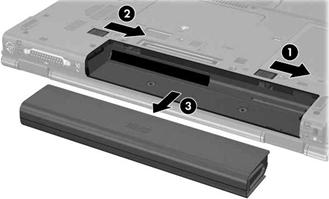

Scoaterea acumulatorului (figura 1.1)

Ø           Intoarceti laptop-ul cu compartimentul acumulatorului in sus

Ø          Actionati dispozitivul de blocare (1) spre dreapta

Ø          Actionati dispozitivul dispozitivul (2) de prindere al acumulatorului spre dreapta

Ø         Scoateti acumulatorul (3) din laptop

Figura 1.1 Scoaterea acumulatorului din laptop

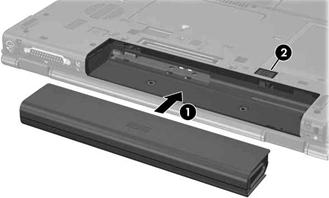

Introducerea acumulatorului (figura 1.2)

Ø      Intoarceti laptop-ul cu compartimentul acumulatorului in sus

Ø      Introduceti acumulatorul laptop-ului (1) in compartimentul sau pana la fixare

Ø      Dispozitivul (2) fixeaza acumulatorul in compartiment

Figura 1.2 Introducerea acumulatorului in laptop

B. INLOCUIREA HARD DISK-ULUI

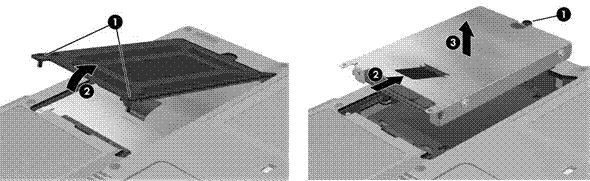

Scoaterea hard disk-ului ( figura 1.3)

Ø      Inchideti laptop-ul si scoateti cablul de alimentare de la reteaua electrica

Ø      Scoateti acumulatorul laptop-ului

Ø      Intoarceti laptop-ul cu ecranul in jos

Ø      Scoateti cele doua suruburi (1) - fig. 1.3 a

Ø      Ridicati capacul compartimentului hard disk-ului (2) - fig. 1.3 a si indepartatil

Ø      Desfaceti surubul hard disk-ului (1) - fig. 1.3 b

Ø      Deconectati hard disk-ul prin tragerea spre dreapta a foliei (2) - fig. 1.3 b

Ø      Scoateti hard disk-ul din laptop (3) - fig. 1.3 b

a b

Figura 1.3 Scoaterea unui hard disk din laptop

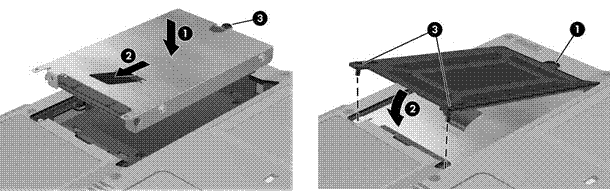

Introducerea hard disk-ului ( figura 1.4)

Ø      Introduceti hard disk-ul in compartimentul sau aflat in partea din spate a laptop-ului  (1) - fig. 1.4 a

Ø      Conectati hard disk-ul prin tragerea spre stanga a foliei (2) - fig. 1.4 a

Ø      Montati surubul hard disk-ului (3) - fig. 1.4 a

Ø      Montati capacul compartimentului hard disk-ului (1) - fig. 1.4 b

Ø      Inchideti capacul compartimentului hard disk-ului (2) - fig. 1.4 b

Ø      Montati suruburile capacului (3) - fig. 1.4 b

a b

Figura 1.4 Introducerea unui hard disk in laptop

2 Inlocuirea tastaturii unui laptop

In functie de modelul laptop-ului, in majoritatea cazurilor, demontarea tastaturii se face in doua moduri

Demontarea tastaturii la care suruburile de prindere sunt situate in partea frontala a laptop-ului, se face parcurgand urmatorii pasi:

Ø      Inchideti laptop-ul si scoateti cablul de alimentare de la reteaua electrica

Ø      Scoateti acumulatorul laptop-ului

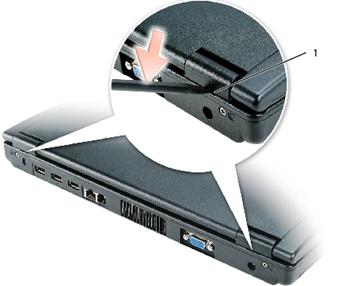

Ø      Desfaceti aparatorile de la balamalele display-ului (1) - fig. 2.1 a

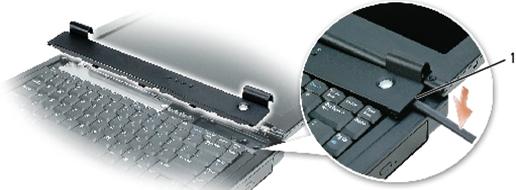

Ø      Rabatati ecranul laptop-ului la 180, apoi scoateti aparatoarea care este situata deasupra tastelor F (1) - fig. 2.1 b

Ø      Daca tastatura este prinsa cu doua suruburi, desfaceti aceste suruburi, apoi rabatati tastatura la 45 dinspre monitor - fig. 2.2 a

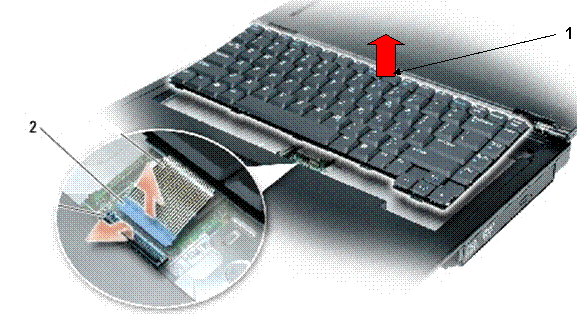

Ø      Daca tastatura nu este prinsa cu suruburi, atunci rabatati tastatura la 45 dinspre monitor (1) - fig. 2.2 b

Ø      Scoateti cablul panglica al tastaturii din conectorul fixat pe placa de baza (2) - fig. 2.2 b

a

b

Figura 2.1 Demontarea tastaturii unui laptop

b

Figura 2.2 Demontarea tastaturii unui laptop

Demontarea  tastaturii la care suruburile de prindere sunt situate in partea din spate a laptop-ului, se face parcurgand urmatorii pasi:

Ø      Inchideti laptop-ul

Ø      Deconectati dispozitivele externe conectate la laptop

Ø      Scoateti cablul de alimentare si acumulatorul

Ø      Intoarceti laptop-ul cu ecranul in jos

Ø      Desfaceti surubul capacului (1) - fig. 2.3 a

Ø      Ridicati capacul (2) - fig. 2.3 a

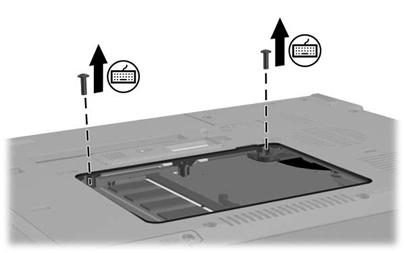

Ø      Scoateti cele doua suruburi ale tastaturii - fig. 2.3 b

Ø      Introarceti laptop-ul invers si deschideti-l

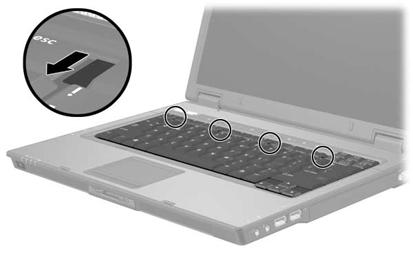

Ø      Deblocati suportii de prindere a tastaturii (1) - fig. 2.4 a

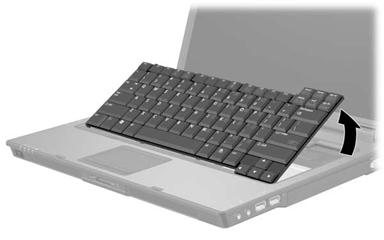

Ø      Ridicati partea superioara a tastaturii cu grija - fig. 2.4 b

a

b

Figura 2.3 Demontarea tastaturii unui laptop

a

b

Figura 2.4 Demontarea tastaturii unui laptop

Pentru montarea tastaturii se urmeaza pasii explicati la demontarea tastaturii, dar in ordine inversa

3 Inlocuirea sloturilor de memorie ale unui laptop

Pentru inlocuirea modulului de memorie RAM din slotul de extensie parcurgeti urmatorii pasi:

Ø      Inchideti laptop-ul si scoateti cablul de alimentare cu tensiune

Ø      Introarceti laptop-ul cu ecranul in jos

Ø      Scoateti acumulatorul

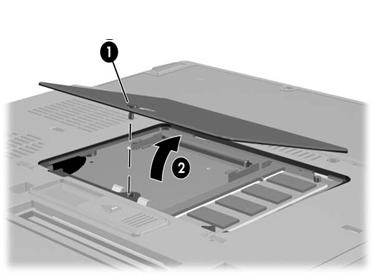

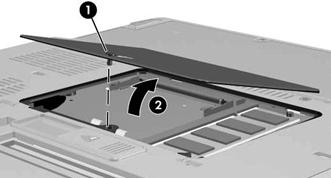

Ø      Desfaceti suruburile capacului (1) - fig. 3.1 a

Ø      Ridicati si inlaturati capacul (2) - fig. 3.1 a

Ø      Departati suportii de prindere de pe partile laterale ale modulului, pentru a elibera modulul (1) - fig. 3.1 b

Ø      Prindeti modulul de partile laterale si trageti-l incet din slot (2) - fig. 3.1 b

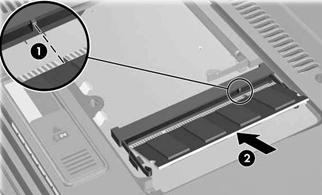

Ø      Inainte de introduce in slot modulul nou, aliniati cheia modulului cu tab-ul slotului (1) - fig. 3.1 c

Ø      Introduceti modulul in slot sub un unghi de 45 si apasati pana la fixare (2) - fig. 3.1 c

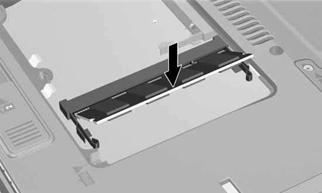

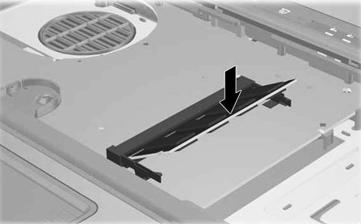

Ø      Apasati modulul pana cand suportii se fixeaza (fig. 3.1 d)

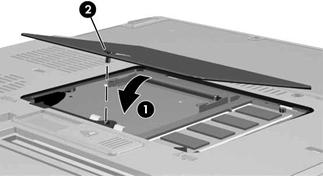

Ø      Montati capacul modulului (1) - fig. 3.1 e

Ø      Prindeti surubul capacului (2) - fig. 3.1 e

Ø      Montati acumulatorul

Ø      Reconectati cablul de alimentare si dispozitivele externe

Ø      Porniti laptop-ul si verificati daca acesta functioneaza corect

Ø      Verificati capacitatea memorie RAM astfel:

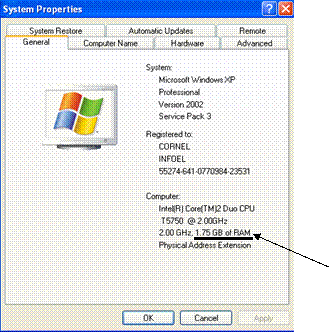

Click cu butonul drept al mouse-ului pe iconul My Computer→ Properties→ se deschide ferestra din figura 3.1:

Figura 3.1

a b

c

d

e

Figura 3.1 Inlocuirea modulului de memorie RAM din slotul de extensie

Pentru inlocuirea modulului de memorie RAM din slotul primar parcurgeti urmatorii pasi:

Ø      Demontati tastatura (vezi Fisa suport 2)

Ø      Departati suportii de prindere de pe partile laterale ale modulului (1) - fig. 3.2 a

Ø      Prindeti modulul de partile laterale si trageti-l usor din slot (2) - fig. 3.2 b

Ø      Inainte de a introduce modulul nou in slot aliniati cheia modulului cu tab-ul slot-ului (1) fig. 3.2 b

Ø      Introduceti modulul in slot sub un unghi de 45 si apasati pana la fixare (2) - fig.3.2 b

Ø      Apasati modulul pana cand suportii se fixeaza ( fig. 3.2 c)

Ø      Montati tastatura (vezi Fisa suport 2)

Ø      Montati acumulatorul

Ø      Reconectati cablul de alimentare si dispozitivele externe

Ø      Verificati functionarea laptop-ului.

a b

c

Figura 3.2 Inlocuirea modulului de memorie RAM din slotul primar
