Instalatia frigorifica binara

compuse din doua instalatii frigorifice in cascada, dintre care prima functioneaza cu amoniac sau cu freon 12, iar cea de-a doua cu freon 13 (figura 13.4):

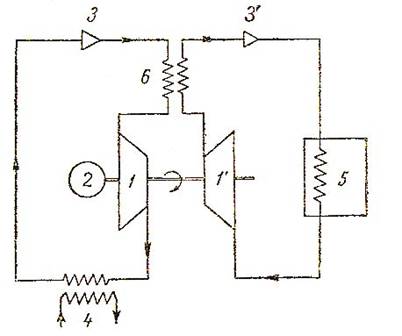

Fig. 13.4 Instalatie binara

1,1`-compresoare; 2- un motor comun de antrenare; 3,3`-ventilele de laminare; 4-condensatorul instalatiei primare; 5-vaporizatorul instalatiei secundare; 6-schimbator de caldura

Cele doua instalatii sunt cuplate termic prin schimbatorul de caldura, facand oficiul de vaporizator pentru instalatia primara si de condensator pentru cea secundara.

Cu aceste instalatii se poate poate realiza racirea pana la -100o C, fiind folosite frecvent in tehnica conservarii alimentelor.Datorita avantajelor pe care le prezinta, instalatiile frigorifice cu compresor au cunoscut o ampla raspandire, atat pentru scopuri casnice, cat si industriale. In instalatiile industriale se lucreaza de obicei prin racire indirecta, utilizandu-se solutii saline drept agent intermediar
