OLIMPIADA - DISCIPLINE TEHNOLOGICE

Faza nationala

Profil: Tehnic

Specializare: Electronica si automatizari

Clasa: a XII-a

Barem de corectare si notare

Toate subiectele sunt obligatorii. Se acorda 10 puncte din oficiu.

Subiectul I. TOTAL: 20 puncte

1. 1-d 2-b 3-c 4-a 5-b 6-b 7-b 8-a 9-d 10-b 11-b 12-d 13-d 14-d 15-c 16-c 17-c 18-c 19-c 20-b

Pentru fiecare raspuns corect se acorda cate 1 punct.

Pentru fiecare raspuns gresit sau lipsa raspunsului se acorda 0 puncte.

SUBIECTUL II TOTAL : 30 puncte

8 puncte

Pentru fiecare asociere corecta se acorda cate 2 puncte

1-c 2-d 3-b 4-a

Pentru fiecare raspuns gresit sau lipsa raspunsului se acorda 0 puncte.

10 puncte

Pentru fiecare raspuns corect se acorda cate 2 puncte

a-F b-A c-F d-A e-F

Pentru fiecare raspuns gresit sau lipsa raspunsului se acorda 0 puncte.

12 puncte

a.       1 - varactor ; 2 - inversa ; 3 - de bariera

b.      4- indicatie; 5 - curentului; 6 - serie.

Se acorda 2puncte pentru completarea corecta a spatiilor libere

Subiectul. III. TOTAL: 40 puncte

1. 20 puncte

a) 8 puncte

Contactul K este deschis, ambele intrari ale portii sunt in "1" (Una este conectata la 5,1V, iar cealalta este interpretata de circuit ca si cand ar fi ). Rezulta ca iesirea portii este in starea "0" conform tabelului de adevar al functiei SI-NU, deci tranzistorul avand baza conectata la masa este blocat si becul stins. ( 4 puncte)

Contactul K este inchis, intrarea respectiva a portii se conecteaza la "0". Rezulta ca iesirea portii va fi in "1", tranzistorul va conduce si becul se aprinde. ( 4 puncte)

b) R₁ = (Ec - Uz) / Iz = (12V - 5,1V) / 10^-2A = 690Ω 4 puncte

Se acorda 2puncte pentru scrierea corecta a formulei de calcul, 1punct pentru calcul corect si 1punct pentru unitatea de masura corect precizata.

Pentru raspuns incorect sau lipsa raspunsului se acorda 0 puncte.

c) Regim de functionare saturat. 2 puncte

d) I_B= I_C / β = 0,5A / 100 = 5.10^-3A

R₂ = (U_P - U_BE) / I_B = (3,5V - 0,6V) / 5.10^-3A = 580Ω 6 puncte

2. 20 puncte

a) 4 puncte

b) Functia se minimizeaza folosind diagrama Veitch- Karnaugh:

  6 puncte

Se vor acorda 3 puncte pentru completarea corecta si completa a diagramei, respective 3 puncte pentru minimizarea functiei.

c) Folosind teorema lui De Morgan se obtine: 7 puncte

(2 puncte)

Schema corespunzatoare cu porti SI-NU: (2 puncte)

(2 puncte)

(2 puncte)

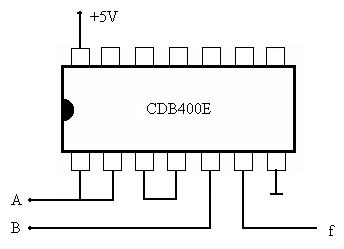

Schema de conexiuni pentru circuitul integrat:

(3 puncte)

d) 3 puncte

Nota :

Nu se acorda punctaje intermediare, altele decat cele precizate explicit prin barem.

Se vor puncta orice alte formulari si modalitati de rezolvare corecta a cerintelor, in acord cu ideile si cu punctajele precizate in barem.
