Aliaje pentru industria aeronautica
INGINERI - C1
Mg |
Al |
Ti |
Fe |
|
Densitate, g/cm3 | ||||
Modul elastic, GPa | ||||
Modul specific, GPa.cm3.g-1 | ||||
Temperatura de topire, oC | ||||
Structura cristalina, (300K) |
hcp |
cfc |
hcp |
cubic-I |
Aliajele pot fi clasificate in:
Aliaje pentru produse turnate
Aliaje pentru produse deformate (turnate si prelucrate plastic)
Aceste aliaje pot fi subdivizate in:
Tratabile termic: se formeaza precipitate durificatoare dupa tratament termic convenabil
Netratabile termic: nu se formeaza precipitate durificatoare
Clasa |
Seria |
Elemente principale de aliere |
|
DEFORMABILE |
Tratabile termic |
2xxx 6xxx 7xxx |
Cu, (Mg) Mg, Si Zn, Mg, (Cu) |
Netratabile termic |
1xxx 3xxx 5xxx |
Al "pur" Mn, (Mg) Mg |
|
TURNATE |
Tratabile termic |
2xx.x 3xx.x 7xx.x |
Cu Si, Cu/Mg Zn, (Mg) |
Netratabile termic |
1xx.x 4xx.x 5xx.x |
Al "pur" Si Mg |
ALIAJELOR DE ALUMINIU
Este extrem de utila atat pentru fabricanti cat si pentru beneficiari
Indica: compozitia chimica si tratamentul termic necesar
A fost adoptata in industria de Al din 1955
Organizatii:
- The Aluminum Association
- Technical Committee on Product Standards of
the Aluminum Association
Sistemul de simbolizare este bazat pe standardul ANSI (American National Standards Institute), incorporat in ANSI H35.1.
Se utilizeaza un numar format din 4 cifre
(ex. 1060, 2024, 6061) Prima cifra defineste clasa de aliaje A doua
cifra defineste variatia aliajului original; aceasta
cifra este zero (0) pentru compozitia originala, unu (1)
pentru prima variatie, doi (2) pentru a doua variatie etc.;
variatiile sunt definite prin diferentele in unul sau mai multe
elemente de aliere de la 0,15% la 0,5% sau mai mult. A treia
si a patra cifra desemneaza aliajul specific din
serie; nu exista o semnificatie speciala a acestor cifre cu
exceptia seriei 1xxx.

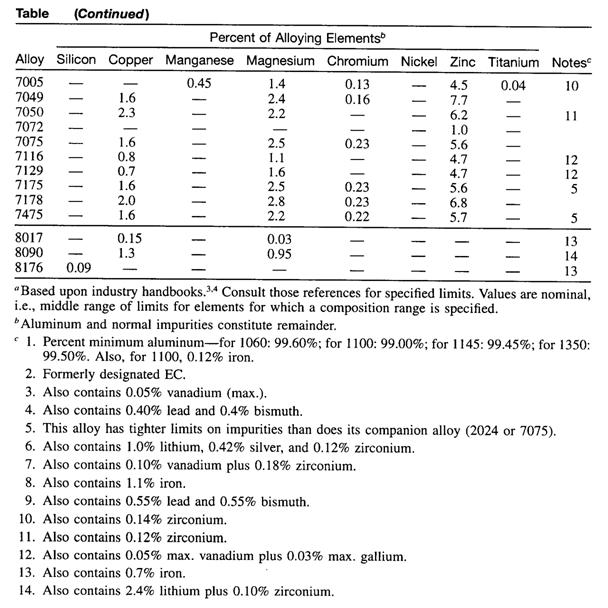

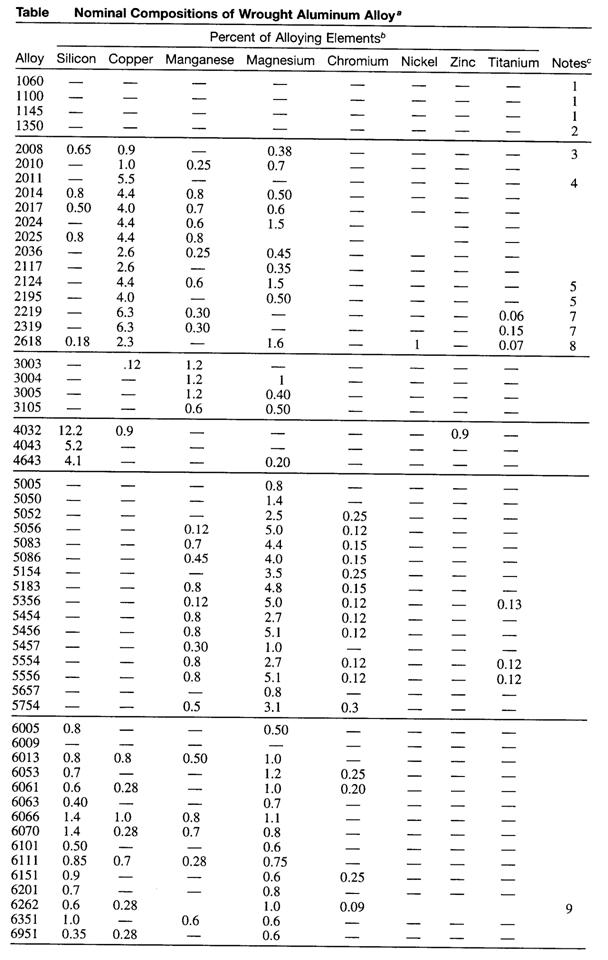

SIMBOLIZAREA ALIAJELOR DE ALUMINIU DEFORMABILE

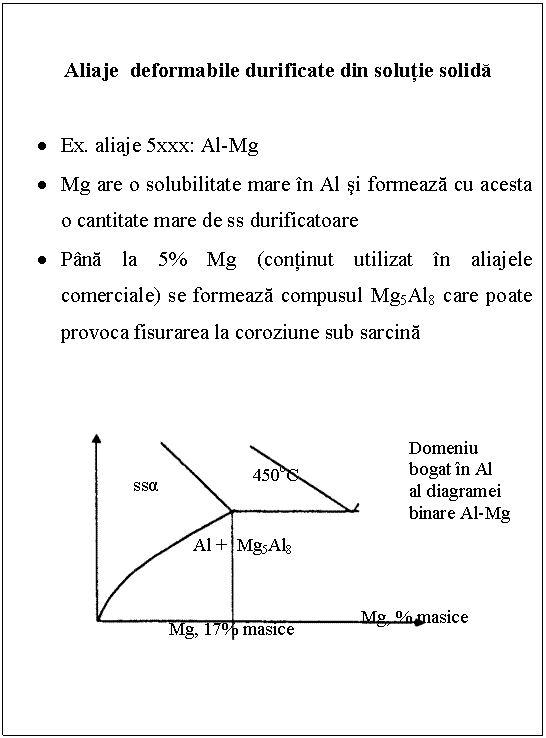

Netratabile termic
Se durifica din solutie solida (ss) si/sau prin deformare (in special la cald)
Pentru durificare din ss este necesara prezenta elementelor care au o solubilitate mare in Al la temperatura obisnuita
Tratabile termic (cu rezistenta inalta)
Durificarea este data de particulele precipitate
Necesita elemente de aliere care se dizolva la temperatura inalta si apoi precipita la temperatura joasa (ex. Zn, Cu)
Contin elemente care se dizolva in ssα la temperaturi inalte si apoi precipita la temperaturi mici
Eficienta precipitatelor in impiedicarea deplasarii dislocatiilor depinde de dimensiunea si distributia acestora
Combinarea corecta a duratei de imbatranire cu temperatura duce la un efect de durificare optim (peak-ul duritatii)
Aliaj |
Element principal de aliere |
Al pur, fara elemente de aliere, pot fi prezente impuritati |
|
Cu |
|
Mn |
|
Si |
|
Mg |
|
Mg si Si (care formeaza Mg2Si) |
|
Zn (contine Cu si Mg) |
|
alte elemente (ex. Fe, Sn) |
|
neatribuit |
Rezistenta la coroziune exceptionala (1xxx, 3xxx, 5xxx, 6xxx in special) ca urmare a :
formarii unui strat de oxid la suprafata,
depunerii de straturi subtiri (ex. anodizare)
Conductivitate termica buna
Conductivitate electrica exceptionala (Al pur si unele aliaje)
Raport rezistenta/masa ridicat
Rezilienta exceptionala si capacitate mare de absorbtie a energiei: ex. aliajele 2124, 7050 si 7475 se pot utiliza in aeronautica pentru aplicatii critice
Rezistenta mare la temperaturi joase (criogenice): ex. aliajele din seriile 3xxx, 5xxx si 6xxx
Rezistenta mare la oboseala, comparabila pentru multe aliaje cu cea a otelului
Modul de elasticitate ridicat (1/3 din modulul de elasticitate al otelului)
Deformabilitate buna prin diferite tehnologii
Usurinta imbinarii prin sudare, brazare, lipire, nituire, fixare cu suruburi
Reciclabilitate usoara

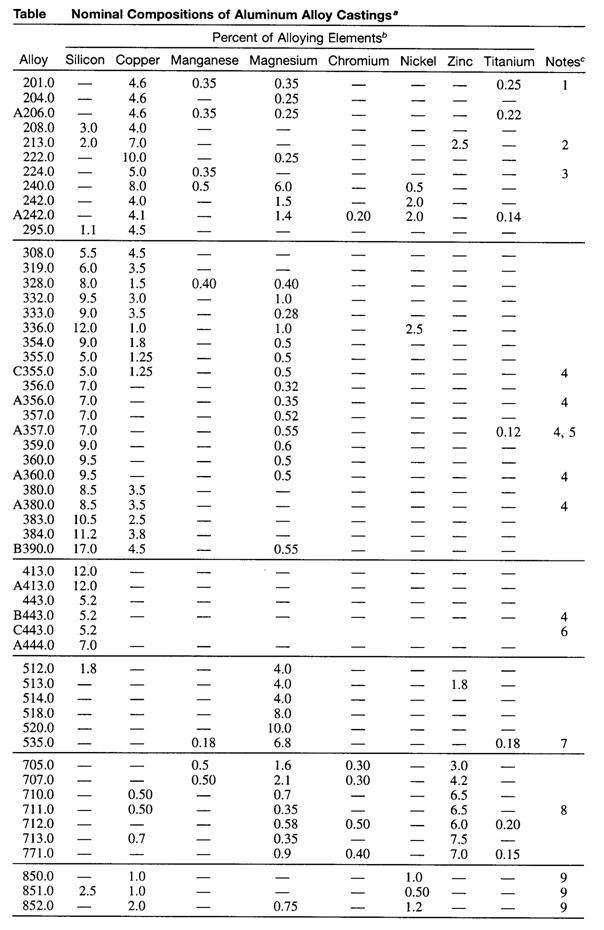

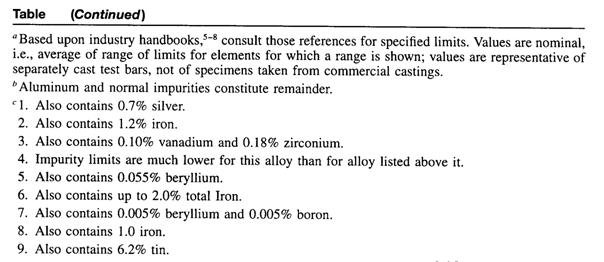

ALIAJELOR DE TURNATORIE
Se utilizeaza 4 cifre ca si pentru aliaje deformabile, cu unele exceptii
Prima cifra indica grupa de aliaje
A doua si a treia cifra indica un anumit aliaj sau pentru seria 1xx.x indica puritatea
A patra cifra indica forma produsului:
pentru seria xxx.0 indica limita elementelor de aliere
pentru seria xxx.2 indica faptul ca produsul turnat are limite de compozitie pentru obtinerea unor proprietati specifice
Aliaj |
Element principal de aliere |
1xx.x |
Al pur, max. 99,00% |
2xx.x |
Cu |
3xx.x |
Si, cu adaos de Cu si/sau Mg |
4xx.x |
Si |
5xx.x |
Mg |
7xx.x |
Zn |
8xx.x |
Sn |
9xx.x |
alte elemente |
6xx.x |
neatribuit |
A letter before the numerical designation indicates a modification of the original alloy or an impurity limit.
Proprietati excelente de turnare:
fluiditate (aliaje cu continut mare de Si),
capacitate de umplere a formelor ex. aliajele cu continut mare de Si (3xx.x)
Rezistenta mecanica mare:
poate fi imbunatatita prin tratament termic sau racire rapida
se pot obtine rapoarte inalte rezistenta mecanica/masa ex. aliajele 2xx.x au rezistenta mecanica mare dar au fluiditate redusa
Calitatea suprafetei foarte buna:
- la alegerea unor compozitii corespunzatoare
ex. aliajele 5xx.x si 7xx.x sunt susceptibile la
slefuire dar au fluiditate redusa
Modulul de elasticitate
Modulul EAl = 70 GPa este de 3 ori mai mic decat cel al otelului EO = 211 GPa. Al se va curba (incovoia) de 3 ori mai mult ca otelul.
Temperatura de topire
Aliajele de Al se topesc la cca. 535oC. Limita de utilizare pentru aplicatii structurale la temperaturi inalte este 260oC.
Susceptibilitatea la coroziune sub sarcina
in special aliajele 2xxx si 7xxx pot suferi fracturi intergranulare (SCC: stress-corrosion cracking) in directie transversala daca nu sunt supuse unui ciclu de tratament termic special
Fragilitate in prezenta mercurului
se va evita contactul direct al aliajelor cu Hg lichid sau Hg vapori pentru a se preveni fragilizarea granulara
