LUCRARE DE LABORATOR

A.    DIPOL PASIV (REZISTOR)



B.     DIPOL ACTIV (BATERIE=SURSA)

TEORIA LUCRARII

Un circuit electric este inchis atunci cand liniile campului electric, stabilit prin el, sunt inchise. Circuitele electrice inchise sunt parcurse de curent electric. Generatorul, becul, conductorii de legatura sunt elemente de circuit. Aceste elemente de circuit au 2 borne, fiind denumite elemente dipolare sau dipoli. In general, orice portiune de circuit, conectata la restul circuitului prin 2 borne, se numeste dipol. Daca portiunea respectiva de circuit contine generatoare electrice, se numeste dipol activ( baterie=sursa), iar in caz contrar, dipol pasiv( rezistor).

Intr-un circuit electric, generatorul transfera energie consumatorului prin conductorii de legatura. Transferul de energie se realizeaza prin intermediul purtatorilor liberi de sarcina electrica de-a lungul intregului circuit.

A.    DIPOL PASIV (REZISTOR)

1. PRINCIPIUL LUCRARII:

Dipol pasiv: rezistor

Caracteristica: CURENT-TENSIUNE I=f(U)

Rezistenta electrica a unui dipol pasiv este egala cu raportul dintre tensiunea aplicata acestuia si intensitatea produsa prin aplicarea tensiunii respective.

[R]=

= rezistenta unui dipol pasiv daca, la aplicarea unei tensiuni de 1V, prin dipol trece un curent cu intensitate de 1A.

2. MATERIALE NECESARE:

Baterie

Un ampermetru

Un voltmetru

Diferiti conducatori electrici; de exemplu, conducatori din crom-nichel sau manganin( aliaj din cupru, mangan si nichel);

3. MOD DE LUCRU:

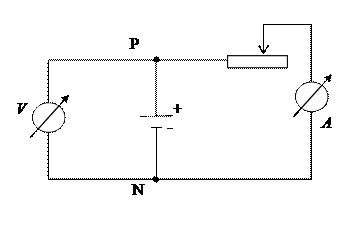

Se realizeaza montajul din figura de mai jos.

Se modifica tensiunea aplicata conductorului, marind-o treptat. Se aleg astfel valorile tensiunii, incat conductorul sa se incalzeasca foarte putin. Se inregistreaza datele intr-un tabel.

4. REZULTATELE OBTINUTE:

NR. MAS.

I [mA]

U [V]

U/I [V]

B.     DIPOL ACTIV (BATERIE=SURSA)

1. PRINCIPIUL LUCRARII

Dipol activ: bateria=sursa

Caracteristica: CURENT-TENSIUNE i= f(U)

Functionarea in scurtcircuit: Daca rezistenta circuitului exterior devine nula, doar rezistenta interioara a generatorului se mai opune trecerii curentului electric. Intensitatea curentului din circuit devine astefel maxima. Se spune, in acest caz, ca generatorul este scurtcircuitat, iar intensitatea se numeste intensitate de scurtcircuit ;

2. MATERIALE NECESARE:

Baterie

Un ampermetru

Un voltmetru

Conductori diferiti

3. MOD DE LUCRU:

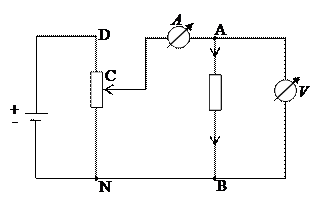

Se realizeaza montajul din figura:

Se modifica tensiunea aplicata conductorului, marind-o treptat. Se inregistreaza datele intr-un tabel.

4. REZULTATELE OBTINUTE:

NR. MAS

I [mA]

U [V]

r=E/Isc

CONSTATARI

Marind tensiunea aplicata conductorului, creste si intensitatea curentului produs prin conductor.

Daca temperatura conductorului nu se modifica, raportul dintre tensiune si intensitate este practic constant.

CONCLUZIE:

Pentru un conductor metalic, mentinut la temperatura constanta, raportul U/ I este constant, fiind deci o caracteristica a conductorului.
