Tranzistoare

TRANZISTOARE

Tranzistorul reprezinta un dispozitiv electronic format dintr-un aranjament de materiale semiconductoare, acestea find germaniu, siliciu, si galiu-arseniu
Dupa constructie , se deosebesc doua tipuri de tranzistoare
Bipolare
Unipolare (cu efect de camp)
Tranzistoarele bipolare sunt alcatuite din matreriale semiconductoare de tip P si N
Un material semiconductor de tip N reprezinta un acceptor de sarcini electrice negative, iar unul de tip P reprezinta un acceptor de sarcini electrice pozitive
Tranzistorul reprezinta o grupare de materiale semiconductoare de tip  PNP sau NPN
Cele trei terminale se numesc Baza, Emitor si Colector
Tranzistorul are doua jonctiuni
Baza Emitor si Baza Colector

In conditiile de fuctionare normala joctiunea Baza-Emitor se polarizeaza direct, iar jonctiunea colector baza se polarizeaza invers.
In momentul polarizarii directe baza-emitor acesta prezinta o rezistenta echivalenta mica, deci permite trecerea unui curent
Cu ajutorul acestui curent , se deschide jonctiunea emitor colector. , trecind un curent electric, mai mare decit cel din baza, corespunzator factorului de amplificare Beta. De regula curentul din baza reprezinta intre
2 si 4 % din curentul de colector
Cu un curent mic in baza se poate comanda un curent mult mai mare emitor-colector
Datele tehnice principale ale unui tranzistor sunt
Tensiunea si curentul baza-emitor
Tensiunea si curentul baza-colector
Tensiunea si curentul emitor-colector
Banda de frecventa
Factorul de zgomot
Putere disipata
Aceste date se iau din catalog, si nu trebuiesc depasite
Cele mai importante date sunt
Tensiunea emitor colector
Curentul de colector
Puterea disipata
Factorul de amplificare
Temperatura jonctiunii
Nu trebuie depasita nici una, altfel tranzistorul se distruge
Exemplu
Avem un tranzistor cu tensiunea de colector-emitor 45 volti, curentul de colector 0,1Amperi si puterea disipata 0,1 Watti
niciodata nu vom putea sa-l folosim, la maxim, adica sa-l alimentam la 45 Volti si sa treaca un curent prin el de 0,1 Amperi, asta deoarece depaseste cu mult puterea lui disipata, adica dupa formula puterii deducem ca tensiunea de 45 Volti inmultita cu curentul de colector 0,1 Amperi avem o putere de 4,5 Watti ce va distruge imediat tranzistorul, si va trebui sa reducem caderea de tensiune pe tranzistor pina la valoarea de max 0,9 volti. Si verificat sa nu se incalzeasca excesiv.  Este de preferat sa sa lucram cu toate valorile sub datele de catalog.

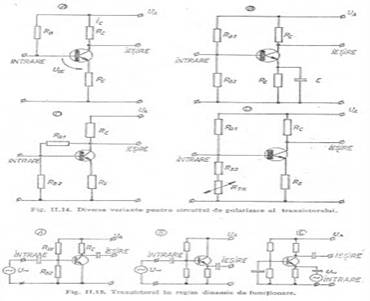

Tipuri de montaje
Emitor comun, se foloseste unde este nevoie de o amplificare mare
Baza comuna se foloseste unde se lucreaza cu frecvente mari (radiofreventa)
Colector comun se foloseste acolo unde este necesara o adaptare de impedanta, oferind o impedanta mare de intrare si mica de iesire
