GEOREFERENTIERE TRAPEZE CU ArcGIS 9.2

GEOREFERENTIERE TRAPEZE CU ArcGIS 9.2

A.    Colturi de trapez in STEREO '70

Trapez L-35-136-B-c Sc. 1:25.000

Y X

1. 305823 559900,99

2. 305923 569884,31

3. 296664 569984,50

4. 296563 559986,87

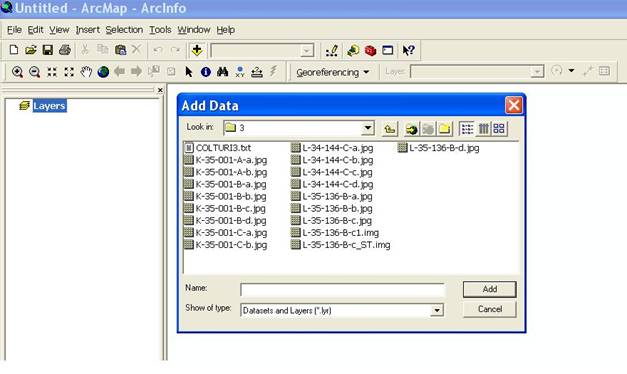

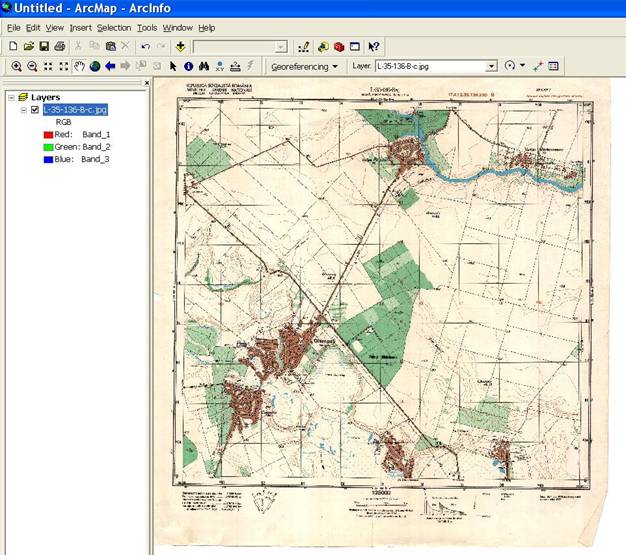

B.     Trapezul se aduce in ArcMap cu butonul Add Data din bara de meniu, din directorul in care avem trapezele pe care dorim sa le georeferentiem, facem click pe trapezul care vrem sa-l aducem si apoi Add.

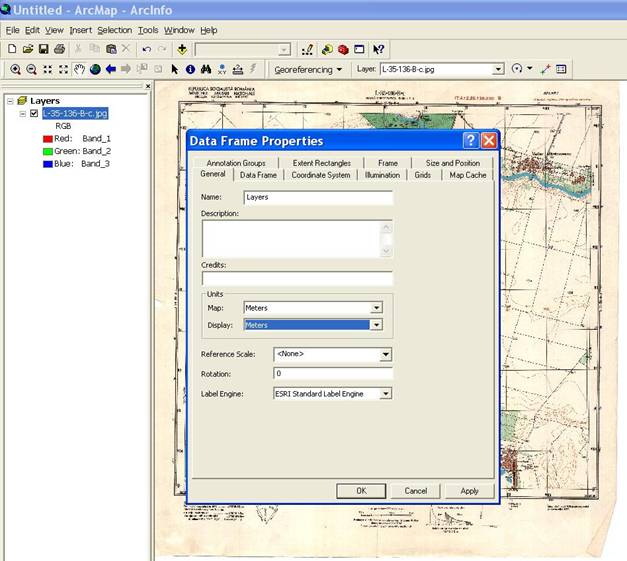

C.     Verificam daca ne apare in bara de meniu Georeferencing, daca nu ne apare mergem in Tools/Customize/Toolbars si bifam casuta cu Georeferencing, apoi tragem bara de Georeferencing in bara de meniu. Acum mergem in View din bara de meniu, pe Data Frame Properties/General la Units la Map si punem din lista derulanta Meters si mergem si la Display si punem din lista derulanta tot Meters, facem click cu mousul pe Apply si OK . Pentru control vizualizam coltul din dreapta jos al ferestrei ArcMap de pe display unde trebuie sa apara langa coordonatele X si Y scris Meters in loc de Unknown.

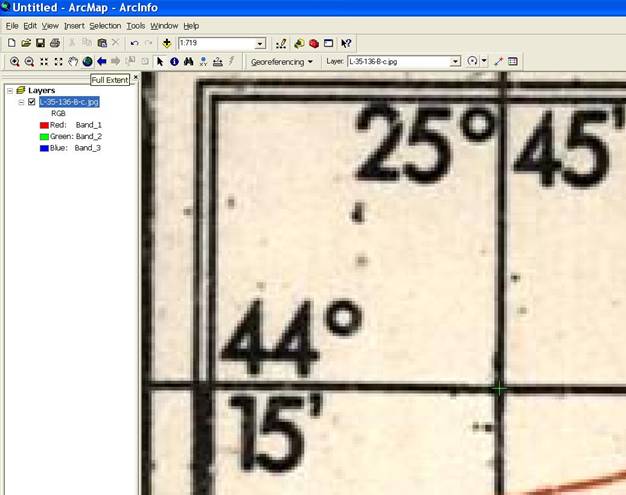

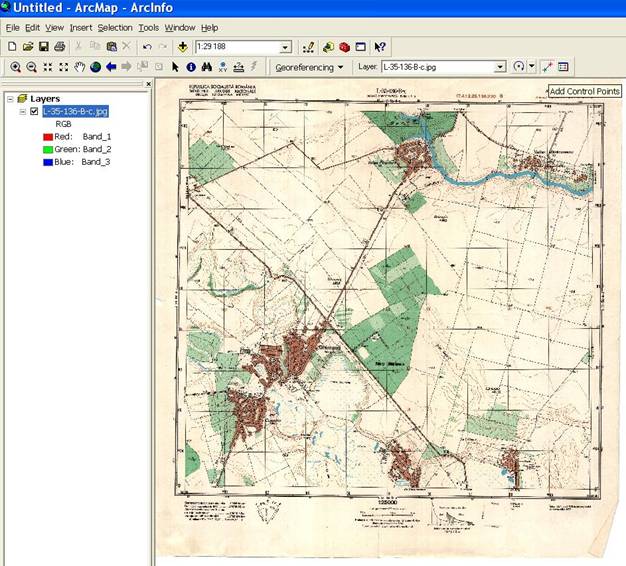

D.    Acum mergem in bara de Georeferencing si cu butonul Add Control Points mergem pe punctul 1 al coltului trapezului de georeferentiat, dup ace in prealabil am facut cu butonul + din bara de meniu un zoom convenabil

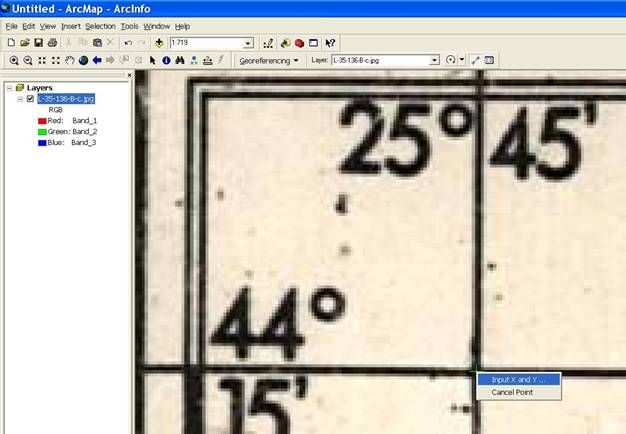

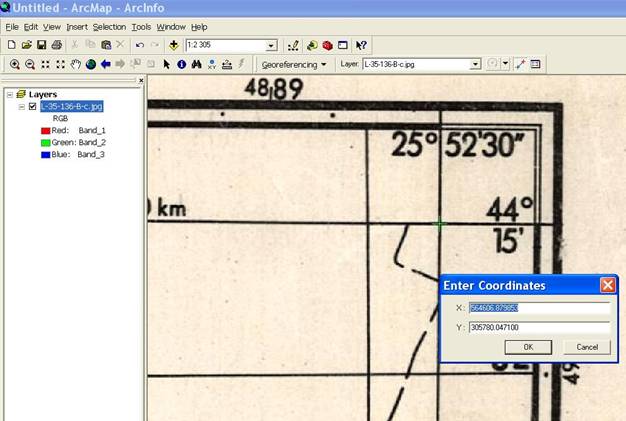

E.     Acum introducem pe rand coordonatele X si Y ale colturilor trapezului, incepand din coltul de sus stanga si continuind in ordinea acelor ceasornicului 1, 2, 3, 4. La introducerea coordonatelor X si Y tinnem cont ca ele din softul de transformare sunt INVERS, adica prima coloana este Y si a doua coloana este X (vezi pct.1). Facem zoom cu butonul + din bara de meniu pe coltul nr.1 al trepezului iar apoi facem click cu butonul dreapta al mousului cand suntem pozitionati la intersectia coltului trapezului si imediat fara sa miscam mousul facem click cu butonul stanga si click cu butonul dreapta pe Input X, Y, trecand la introducerea coordonatelor respective (a nu se uita ca sunt invers).

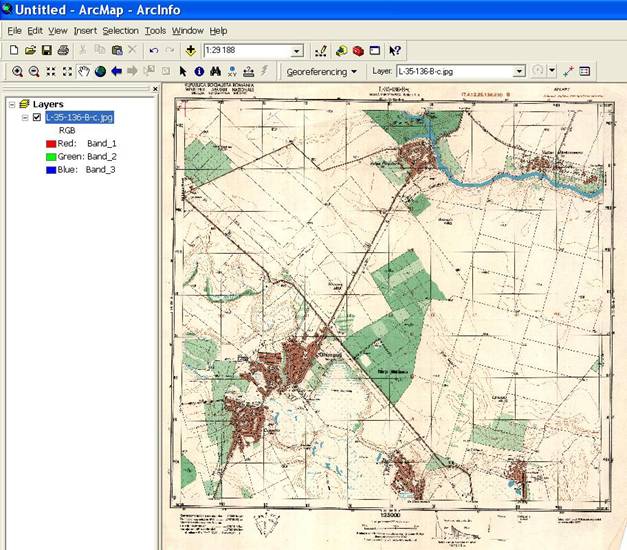

F.      Dupa introducerea coordonatelor fiecarui colt de trapez apasam butonul Full extend din bara de meniu ca sa vedem in totalitate trapezul. Se repeta operatiunile de mai sus pana la introducerea celor 4 colturi de trapeze.

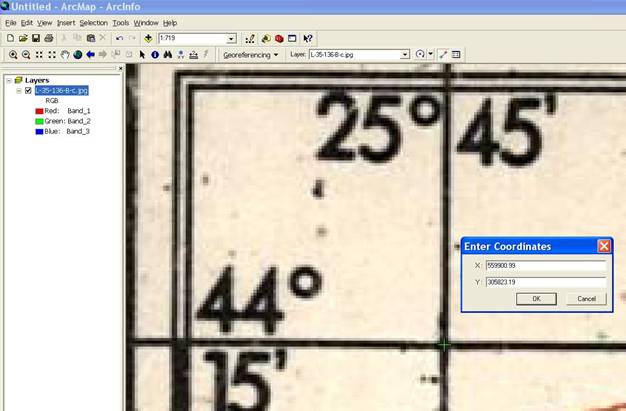

G.    Punctul nr.1 are deja coordonatele X si Y introduse si apare colorat in rosu.

H.    Introducerea coordonatelor X si Y la coltul nr.2

I.        Introducerea coordonatelor X si Y la coltul nr.3

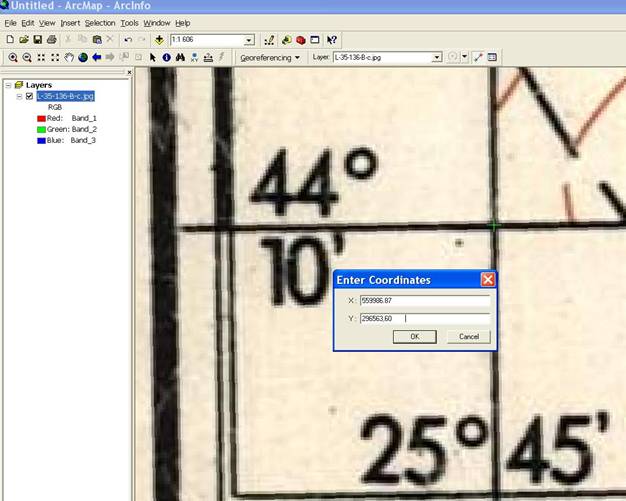

J. Introducerea coordonatelor X si Y la coltul nr.4

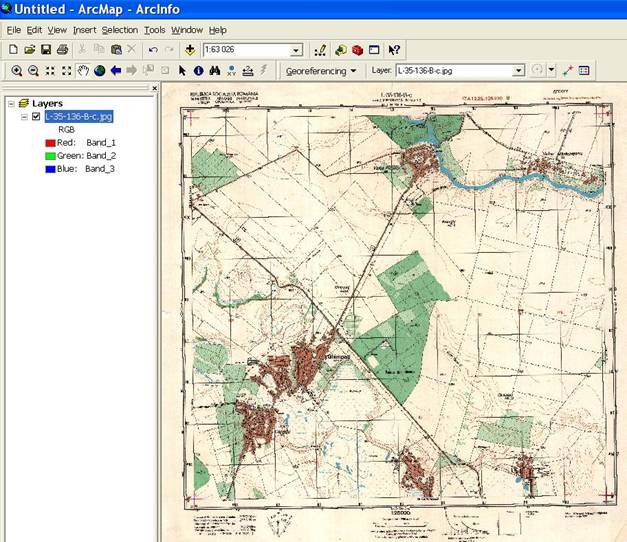

K. Vizualizam acum intreg trapezul cu coordonatele introduse pentru cele 4 colturi ale trapezului

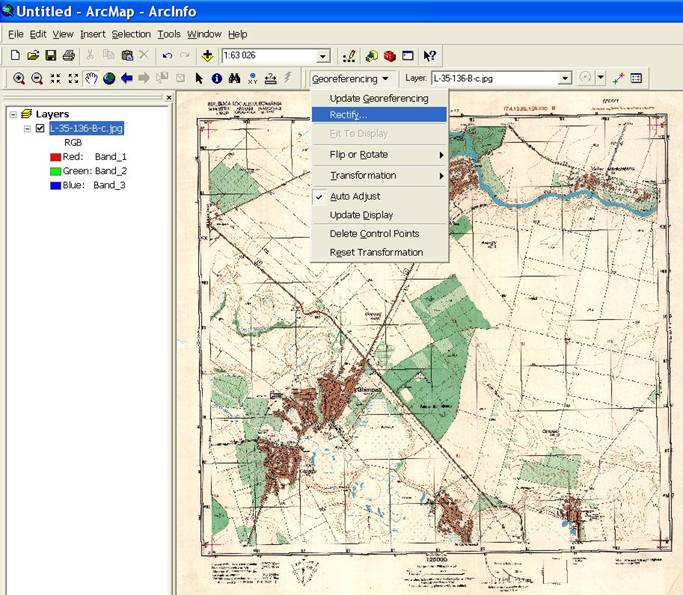

L. Mergem in bara de Georeferencing, facem click cu mousul pe Rectify

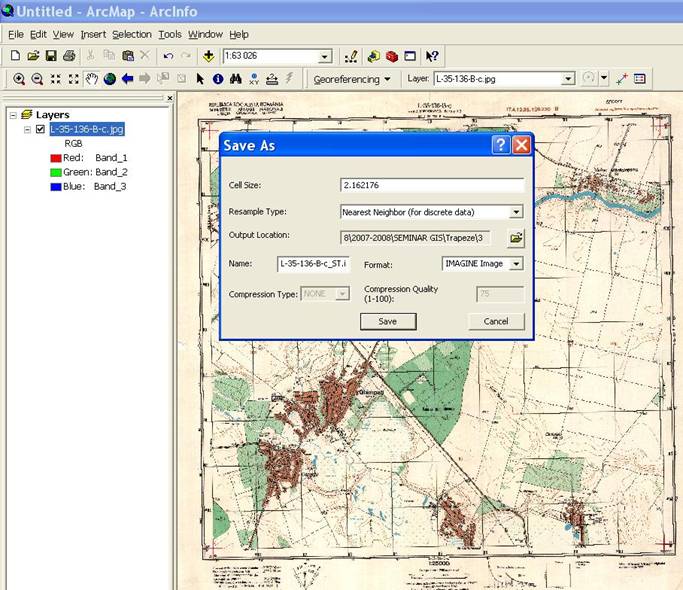

M. Alegem la Name numele trapezului georeferentiat - ca sigestie stergem cifra 2 care apare

implicit dupa numele trapezului si ii punem _ST, iar la Output Location : alegem calea unde vrem

sa salvam trapezul georeferentiat, facem apoi click pe Save.

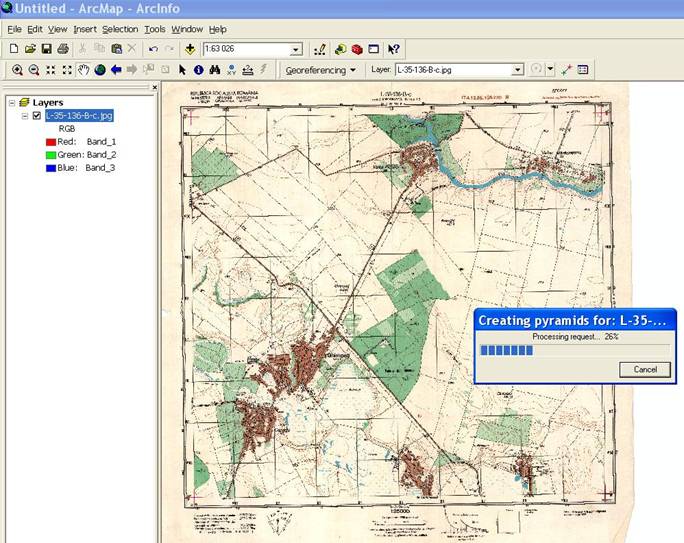

N. Apare aceasta fereastra si in functie de caracteristicile PC-ului asteptam cateva secunde sau

minute.

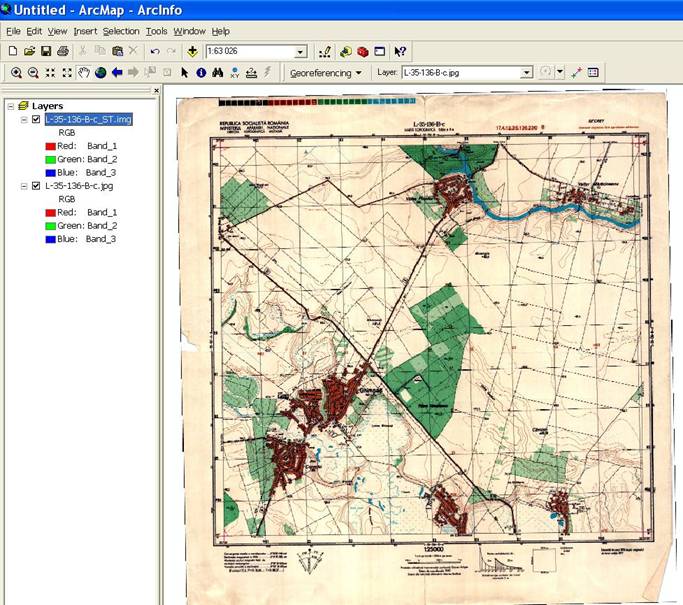

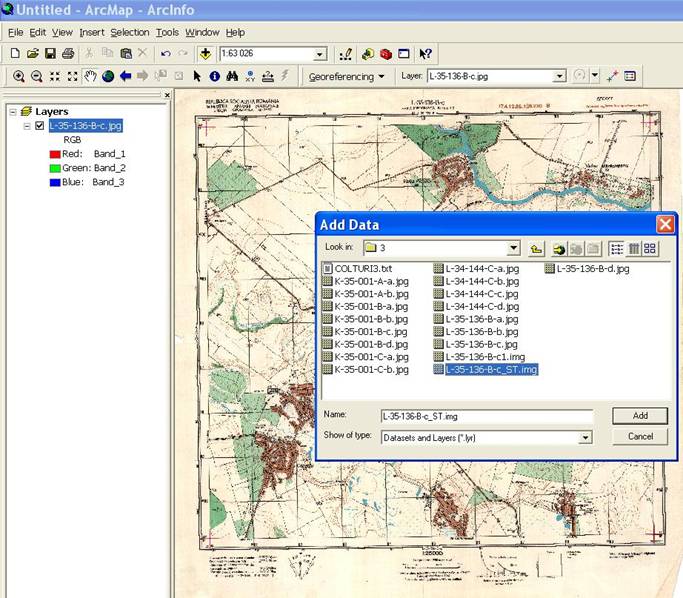

O. Acum mergem in directorul in care am salvat trapezul georeferentiat si aducem cu butonul Add Data trapezul cu terminatia numelui L-35-136-B-c_ST in cazul nostru.

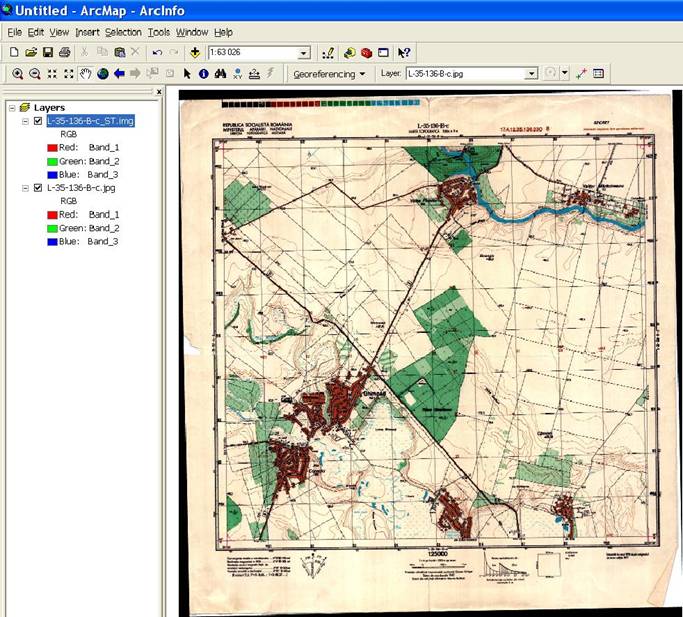

P. Trapezul georeferentiat este un pic rotit si este un fisier cu extensi .img, mai se poate recunoaste

ca este georeferentiat correct citind fiecare col de trapez si confruntand coordonatele initial

introduce X si Y.

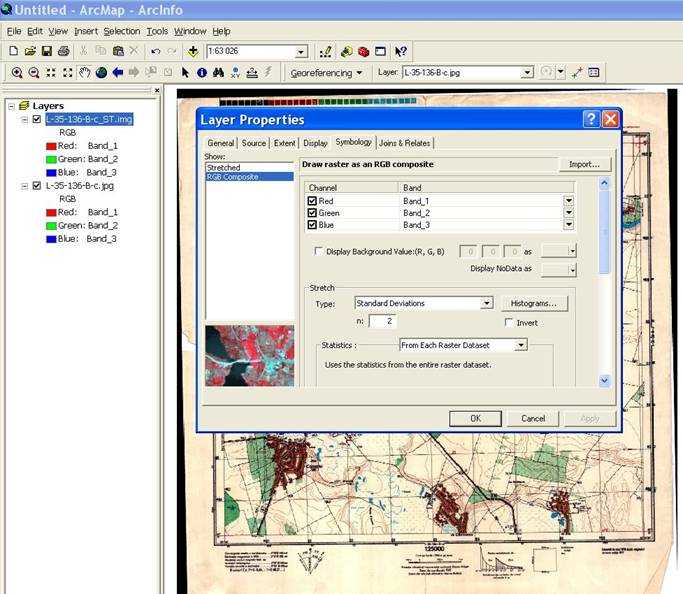

R. Ca sa scapam de marginile negre ale trapezului georeferentiat afisat pe display, mergem pe

denumirea trapezului georeferentiat din si facem click cu butonul dreapta al mousului, se deschide

Layer Properties si apasam apoi pe butonul Symbology.

Apoi OK si Apply.

GATA AM TERMINAT CU SUCCES GEOREFERENTIEREA
