Program de Instruire

Inventarierea punctelor retelei de triangulatie de ord. I - IV

1. - Modul de efectuare a recunoasterii

1.1. - Documentare

Documentarea reperzinta operatia prin care se efectueaza identificarea zonei de lucru si colectarea datelor grafice si textuale necsare pregatirii si realizarii recunoasterii punctelor de triangulatie de ordinele I - IV la nivelul unui judet. Ea cuprinde trei etape :

- Identificarea limitelor judetului si unitatilor administrativ - teritoriale pe care se afla punctele ce urmeaza a fi recunoscute, pe o harta sc. 1 : 50.000.

- Solicitarea si obtinerea coordonatelor din arhivele proprii sau din Fondul Geodezic National, in sistemul Stereografic 1970 si sistem de cote Marea Neagra 1975, precum si a planurilor la scara 1 : 25.000 in 7 culori.

- Analiza formelor de relief si cailor de acces specifice judetului, pentru o mai buna desfasurare a lucrarilor de recunoastere din punct de vedere a miscarii echipelor pe teren si planificarea lucrarilor tinand cont de inventarierile efectuate anterior.

1.2. - Pregatirea operatiilor de teren

Pregatirea operatiilor de teren reprezinta operatia prin care se efectueaza preluarea si selectia datelor grafice si textuale, repartizarea echipelor si mijloacelor planificate (GPS Magellan, harti, eclimetru, LapTop, masini). Ea cuprinde patru etape :

- Analizarea datelor (harti si coordonate), pregatirea inventarelor de coordonate ce contin urmatoarele informatii:

- nomenclatura planului, denumirea punctelor, coordonatele X,Y,Z. Exemplu de fisier text pentru un punct din Fondul National Geodezic (care contine campurile : trapez , denumire punct , tip nivelment, ordin, x, y, cota):

L-35-41-Ca,POIANA_FAGETEL,1,4,591988.47,583485.40,1253.42

- ID-ul punctelor. Pentru fiecare punct se genereaza un ID unic pe judet reprezentand un COD format din 4 caractere alfanumerice scrise cu majuscule. Exemplu : Punctul Magura = MAGU

- completarea fisierelor text cu campurile COD, B, L, H. Exemplu : L-35-41-Ca,POIANA_FAGETEL,1,4,591988.47,583485.40,1253.42,FAGE,44.3456,26.3456,56.89. Fisierul rezultat se salveaza cu denumirea : coduri_JJ.txt unde JJ este codul auto al judetului.

- Analiza amplasamentelor punctelor pe harta pentru identificarea accesul la puncte, organizarea deplasarii echipelor in teren si obtimizarea timpului de executie.

Datele din primele doua etape se reprezinta intr-un desen de tip CAD, pentru o imagine de ansamblu a teritoriului.

- Incarcarea datelor (tabele de coordonate, hartile la sc. 1 : 25.000 si desenul CAD) pe Laptop.

Coordonatele X,Y si ID-ul, se introduc in memoria unui navigator GPS de tip Magellan, necesar identificarii aproximative la teren a punctului.

- Verificarea si repartizarea aparaturii si echipamentelor necesare efectuarii operatiilor de recunoastere (aparate foto, eclimetre, GPS-Magellan, Laptop, spray-uri cu vopsea, casmale, rulete).

1.3. - Executarea recunoasterii

Executarea recunoasterii reprezinta operatia de teren prin care se efectueaza deplasarea in zona de lucru, identificarea punctului, efectuarea pozelor, efectuarea schitelor, culegerea elementelor necesare reperarii.Ea cuprinde trei etape :

- Deplasarea in zona cu mijloacele de transport auto. Analizarea posibilitatilor de acces cat mai aproape de punctul cautat.

- Identificarea punctului cu ajutorul planului 1 : 25.000, localizarea cu ajutorul GPS-ului Magellan (precizie de +/- 3 la 12m).

- Culegerea datelor necesare intocmirii fiselor de descriere, ce constau in :

- 5 fotografii (1- de sus, 2 - pe directia Nord, 3 - pe directia Est, 4 - pe directia Sud, 5 - pe directia Vest );

- intocmirea schitei de reperaj apropiat;

- intocmirea fisei de obstructii;

- descrierea accesului la punct, vopsirea partii superioare (fateta) bornei cu spray (culoare rosie).

Lucrarile de teren se finalizeaza cu intocmirea unui dosar care va contine pentru fiecare punct :

• descrierea topografica a punctului (semnalizare, tip borna, tip centrare, inscriptii, stare punct, proprietar teren, adresa proprietar,descriere acces), intocmita conform anexei 2;
• un desen cu schita accesului la punct, intocmita conform anexei 3;
• pozele bornei (format jpg)  : vedere de sus a bornei ,nord , sud , est , vest
• schita obstructiilor si alte date, intocmita conform anexei 4.

La intocmirea anexelor 2, 3 si 4 se vor respecta Instructiunile stabilite in anexa 1.

2. - Intocmirea descrierilor topografice

2.1. - Preluarea si prelucrarea datelor de teren

Preluarea datelor de teren reprezinta operatia prin care se efectueaza preluarea si structurarea datelor continute in dosarul lucrarilor de teren (poze, schite, date descriptive)

Cu datele obtinute la teren se intocmesc urmatoarele :

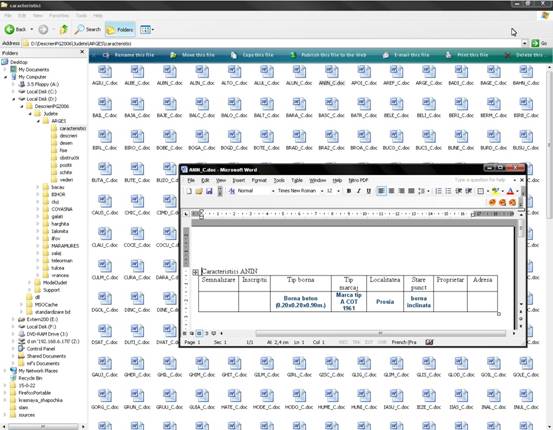

1. Fisierele de caracteristici

Se creaza un fisier doc (Word), ce va contine un tabel avand coloanele inscrise la teren in anexa 2. Exemplu :

Caracteristici BELC

Fisierul rezultat se salveaza cu denumirea: XXXX_C, in care XXXX = codul punctului (ex :BELC_C.doc)

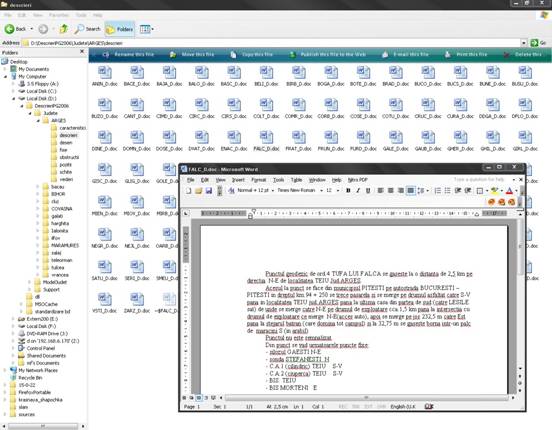

2. Prelucrarea descrierii accesului la punct

In programul Word se creaza un fisier .doc sau in Notepad un fisier .txt, cu descrierea accesului la punct care contine informatii referitoare la :

detaliile ce imprejmuiesc punctul;

daca acesta este sau nu obstructionat;

vizibilitatea cu alte puncte din zona;

timpul de parcurgere a drumului pana la punct;

posibilitatea de a fi stationat cu aparatura GPS, etc.

Exemplu :

"Punctul geodezic de ordinul IV '(denumirea punctului).' se gaseste la .. sud de .(localitate) situat la vest de localitatea ., judetul ..

Accesul la punct: se merge din orasul . spre nord pe DN. cca..km, de unde porneste spre est un drum de piatra care duce la .(localitate) pana la o intersectie. De aici se merge spre sud cca..km pana la niste saivane dezafectate, apoi spre sud pe drumul pietruit (accesibil doar vara) cca.km pana la o intersectie de drumuri de exploatare. AIci, la cca..m pe movila situata pe partea de est a drumului se afla punctul geodezic. Borna este imprejmuita de tufe ce trebuiesc defrisate in cazul stationarii cu GPS-ul. Puncte care se vad: - Biserica Hotouan

- Biserica Sudurau."

Fisierul rezultat se salveaza cu denumirea XXXX_D.doc sau XXXX_D.txt (ex :BELC_D.doc sau BELC_D.txt )

Nota : Datele de la punctele 1 si 2 se pot introduce si direct in baza de date (in acest caz nu mai este necesara crearea fisierelor respective ).

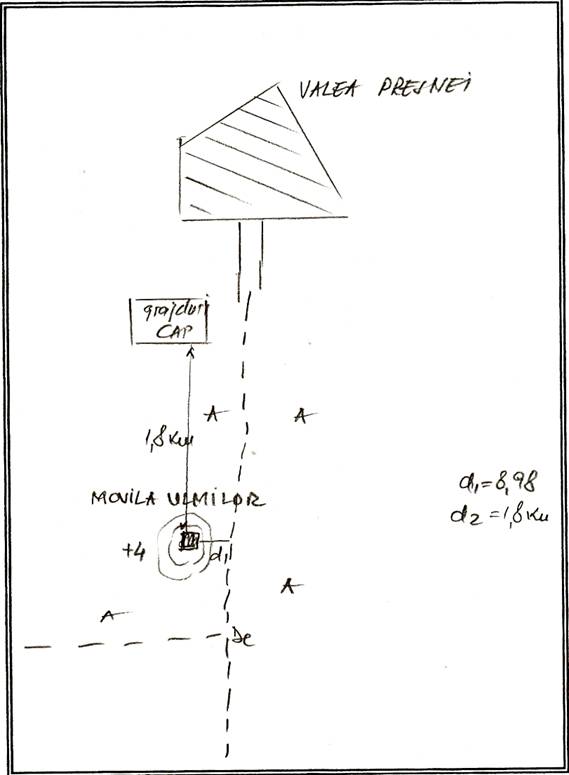

3. Prelucrarea schitelor din teren

Se creaza un fisier format .jpg (necomprimat) obtinut prin scanarea desenului cu schita accesului la punct (anexa 3). Acesta se salveaza cu numele : XXXX_M.jpg (ex :BELC_M.jpg)

4. Redenumirea fotografiilor

Fotografiile executate la teren se redenumesc astfel :

-vedere borna XXXX_B.jpg ;

- spre nord XXXX_N.jpg ;

- spre sud XXXX_S.jpg ;

- spre est XXXX_E.jpg ;

-spre vest XXXX_V.jpg.

Nota : Este obligatoriu ca aceste fotografii sa se faca in ordinea : 1 - Vedere de sus a bornei, 2 - Nord, 3 - Est, 4 - Sud, 5 - Vest, pentru a se asigura o redenumire controlata.

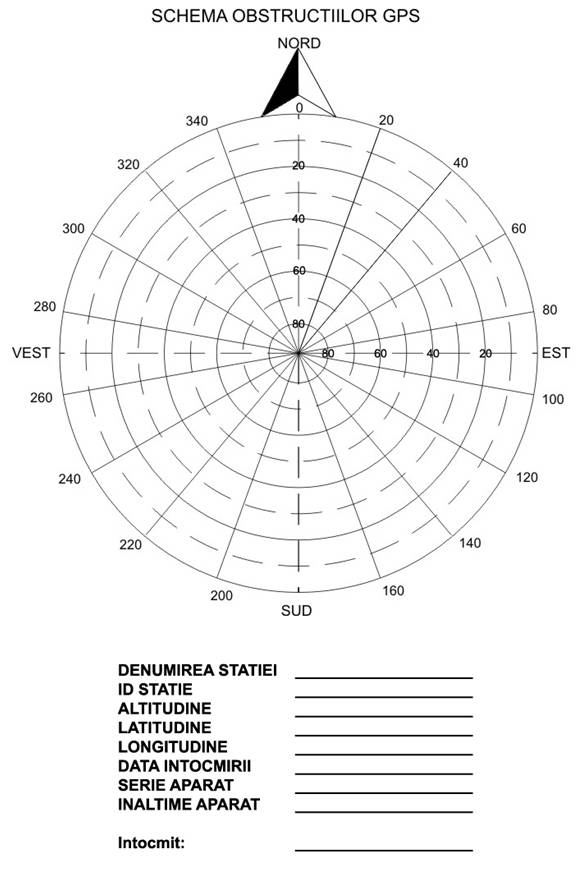

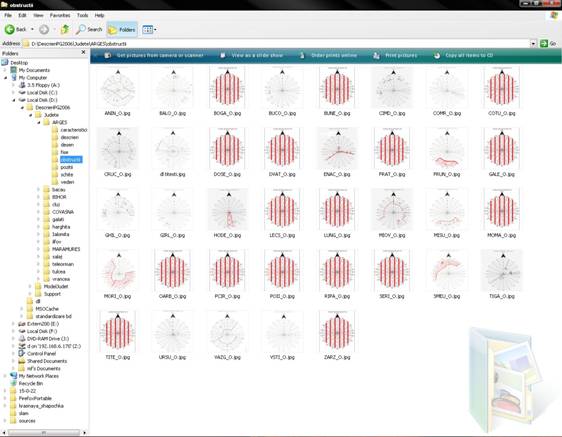

5. Prelucrarea fisierelor de obstructii

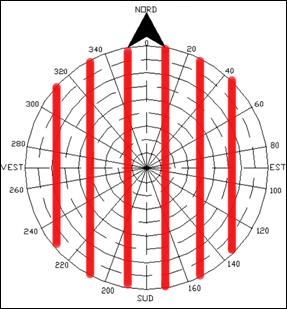

Fisele ce se intocmesc la teren (anexa 4), vor fi scanate la o rezolutie de 300 dpi, dupa care se va face un crop rectangular numai in zona cercului de obstructii, ca in imaginile urmatoare :

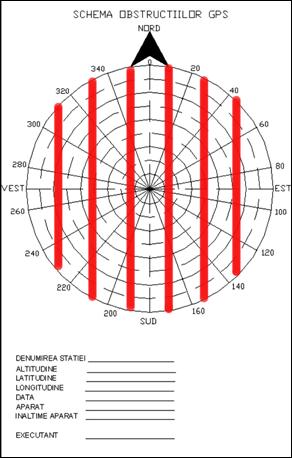

						Fig. 5.b.
		Fig. 5.a.

6. Reprezentarea in AutoCad cu TopoVis

Programul  TopoVis  a fost special creat pentru a obtine decupajele planului de incadrare in zona cat si a generarii unui fisier ce contine codul punctului si teritoriul administrativ (UAT). Aceste elemente se vor incarca in baza de date.

La birou se creaza in AutoCad , pentru fiecare judet, un desen ce contine :

limitele UAT;

denumirile UAT;

planurile 1:50000 (scanate si georeferntiate);

desenul se salveaza cu denumirea judetului (Ex. Gorj.dwg), in directorul DESEN.

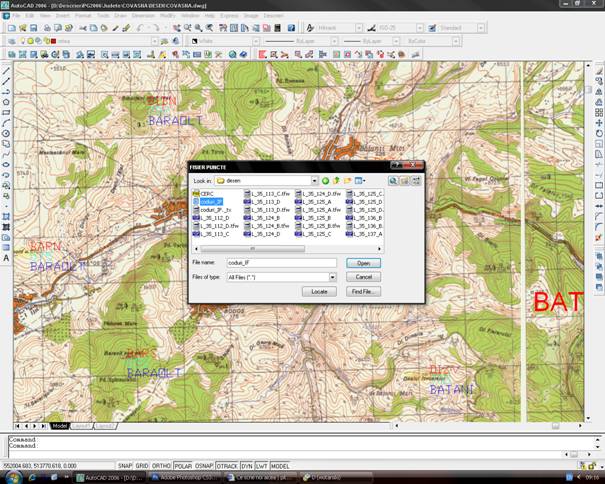

a. Raportarea punctelor

In acest desen , pentru judetul respectiv, se raporteaza punctele din fisierul prezentat la punctul 1.2 astfel :

Se lanseaza meniul Descrieri  Raportare in 2D fisiere ASCII NrENZC.

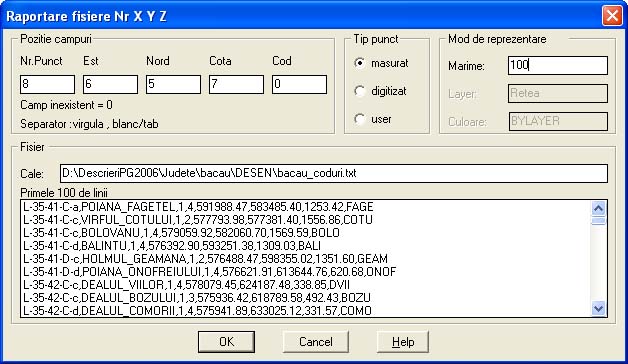

in prima ferastra ce apare (Exemplu a 1) se alege fisierul de coduri existent in directorul DESEN al judetului respectiv (coduri_jj.txt) ;

dupa selectarea fisierului de coduri se apasa "Open" si apare freastra prezentata mai jos (Exemplu a 2);

apare fereastra unde se vor alege (utilizand cifre de la 0 la 8) pozitia campurilor (Exemplu a 2);

in partea din dreapta se va introduce o valoare (in exemplu ea fiind 100) pentru dimensiunile blocului de atribute ce contine: cod punct, cota punct si simbol punct.

Exemplu a 1:

Exemplu a 2 :

b. Analiza punctelor raportate si decuparea planurilor de incadrare in zona

Dupa raportare se examineaza punctele si se elimina acelea care sunt dublate sau cele ce nu apartin judetului respectiv..

Noul fisier de coduri se salveaza astfel :

Descrieri Salvare coduri

programul atribuie in mod automat numele fisierului: Ex. : judet_JJ.txt

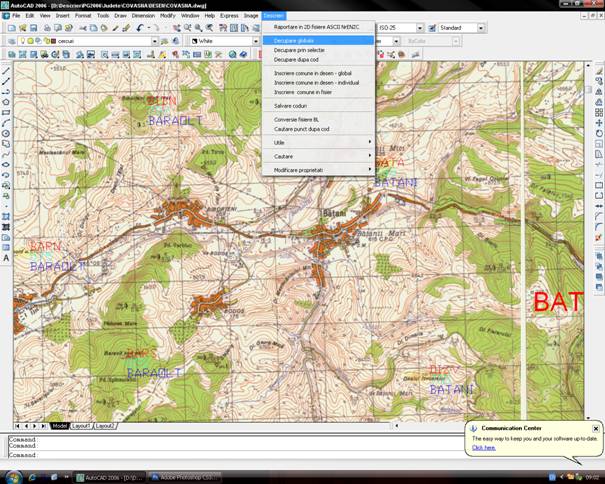

Dupa raportarea prezentata la punctul (a) se executa decuparea planurilor de incadrare in zona astfel:

se lanseaza meniul : Descrieri  Decupare imagini global, prezentat in Exemplul b 1.

se pozitioneaza dreptunghiul rosu aparut, prin clikuri repetate (stanga - dreapta ; sus - jos), pana cand avem incadrarea dorita, dupa care apasam tasta Enter;

apare o fereastra unde sunt trebuiesc selectate imaginile pe baza carora se face decuparea (aceasta apare numai in cazul in care dreptunghiul de decupare intersecteaza doua sau mai multe imagini)

daca avem o singura imagine apare fereastra de Save As pentru imaginea decupata (implicit cu extensia .bmp)

aceasta imagine se va denumi astfel : XXXX_P.bmp

Exemplu b 1.

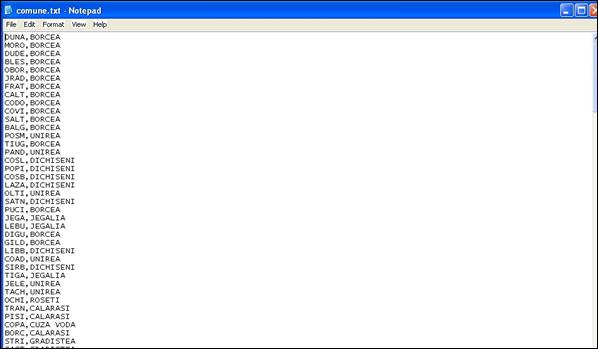

c. Cearea fisierului pentru comune

Acest fisier va contine pentru fiecare punct de triangulatie, codul punctului si denumirea comunei asa cum arata in exemplul c 1.

din meniul Descrieri se lanseaza submeniul Inscriere comune in desen - global

in aceasta procedura, programul inscrie automat pentru fiecare cod, denumirea UAT

in cazul in care procedura automata nu poate fi finalizata, utilizatorul va trebui sa inscrie manual denumirile comunelor folosind submeniul Inscriere comune in desen - individual; aceasta procedura este semiautomata.

datele rezultate, se salveaza automat in folderul bazei de date denumit DESEN, folosind submeniul Inscriere comune in fisier, si poarta denumirea comune_JJ.txt

Exemplu c 1.

2.2 - Incarcarea datelor in baza de date

Incarcarea datelor in baza de date reperezinta operatia prin care se efectueaza introducerea in program a datelor grafice si textuale obtinute la teren, preluate si prelucrate. Ea cuprinde :

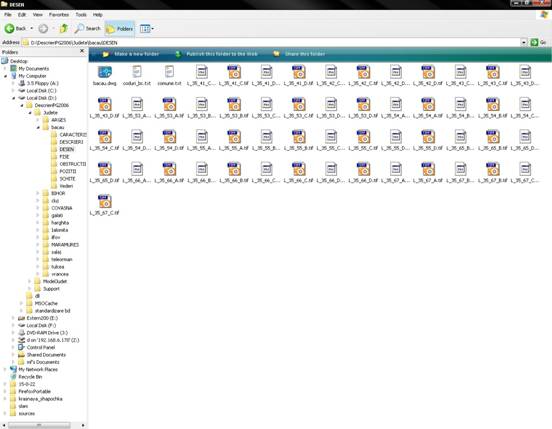

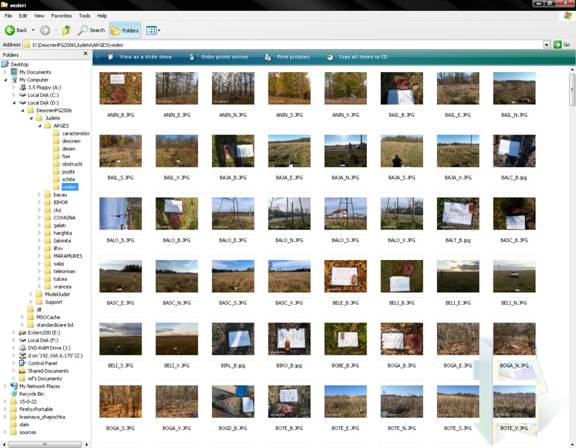

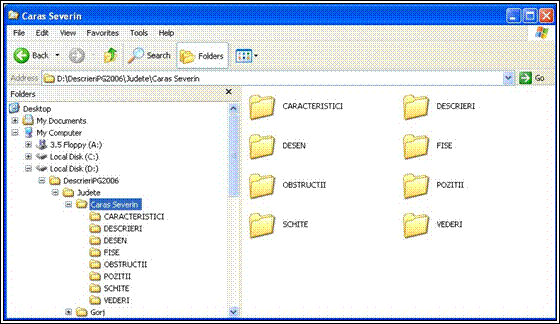

1. Realizarea directoarelor (structura) bazei de date

Structura de directoare se va face identic pentru fiecare judet in parte si va arata ca in exemplul urmator:

Nota : Directoarele vor fi denumite exact ca in imaginea de mai sus (cu litere majuscule).

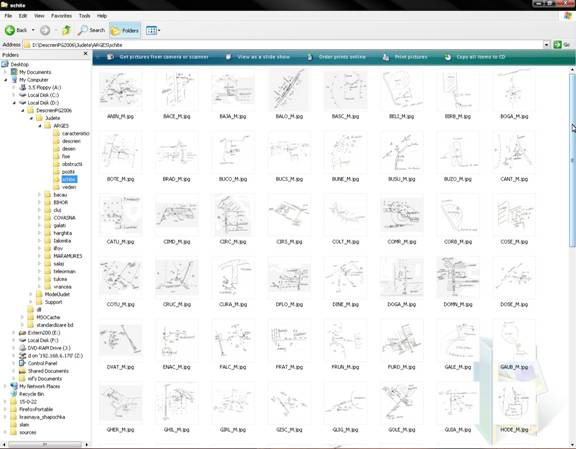

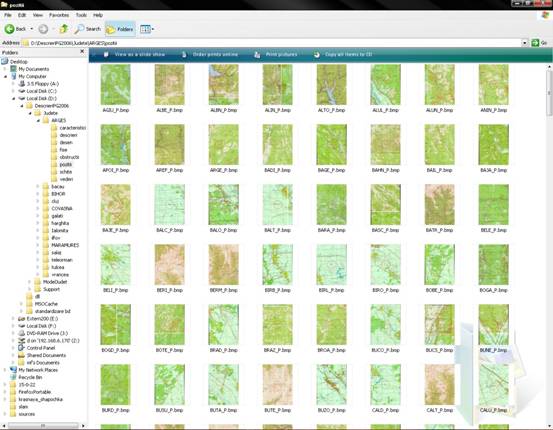

a. Organizarea datelor prelucrate in directoare:

Datele prelucrate la capitolul 3 se vor organiza astfel:

Tabela 1

Exemplu a.

Exemplu b.

Exemplu c.

Exemplu d.

Exemplu e.

Exemplu f.

Exemplu g.

2.3. - Generarea descrierilor topografice

Generarea descrierilor topografice reprezinta operatia prin care se efectueaza vizualizarea si validarea datelor iesiri continand formate tipizate, imprimarea si intocmire dosarului cu descrierile topografice.

1. Vizualizarea, tiparirea si predarea fiselor de descriere.

Pentru aceasta avem din baza de date cele trei rapoarte identificate prin "pagina 1, pagina 2 si pagina 3, asa cum se vede in imaginea urmatoare:

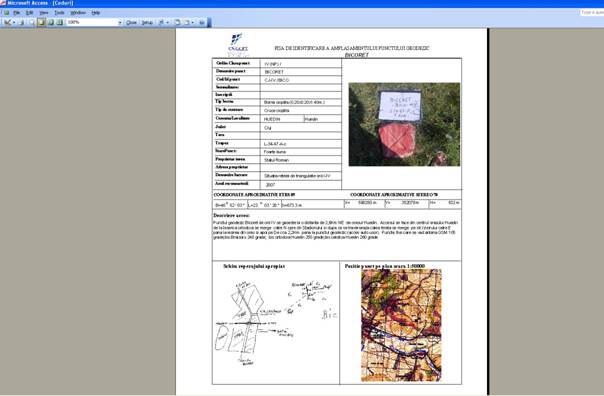

In primul raport (pagina 1) se gaseste Fisa de identificare a amplasamentului geodezic asa cum arata in imaginea de mai jos:

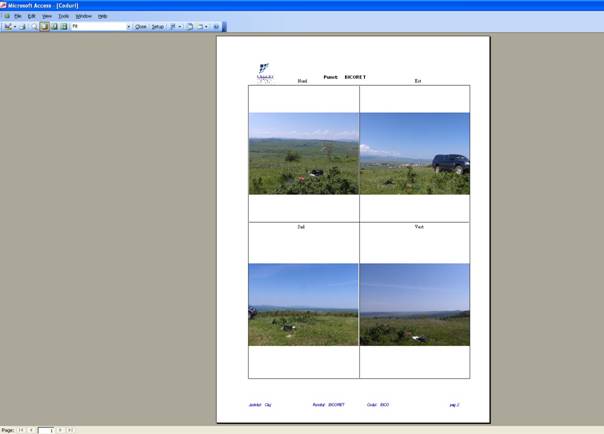

In al doilea raport (pagina 2) se gasesc Vederile punctului geodezic pe cele patru directii (Nord, Est, Sud, Vest) asa cum arata in imaginea de mai jos:

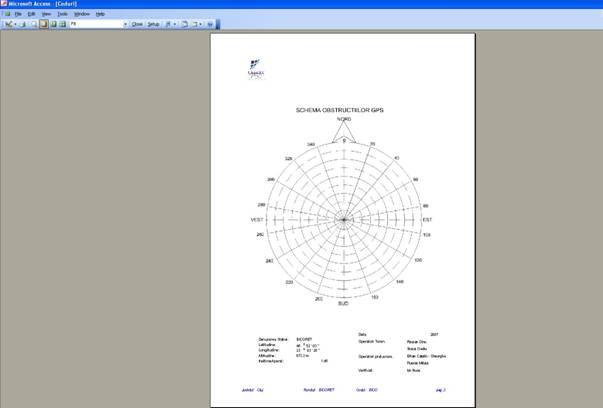

In al treilea raport (pagina 3) se gaseste Schita Obstructiilor asa cum arata in imaginea de mai jos:

Aceste rapoarte se pot vizualiza si tipari. La incheierea operatiunilor de inventariere, rapoartele pentru fiecare punct care a fost introdus in baza de date se transmit oficial pe suport digital (CD, DVD) la Fondul National Geodezic in vederea arhivarii si administrarii datelor.

Rapoartele se mai pot arhiva si in format *pdf, utilizandu-se programul ce genereaza o imprimanta virtuala de conversie a datelor.

3. - Utilizarea bazelor de date

3.1. - Implementare baza de date

Implementarea bazei de date reprezinta operatia prin care se efectueaza instalarea programului in conditiile conditii hard/soft prestabilite se executa operatiile test si se instruiesc utilizatorii.

1. Instalarea bazei de date

Cerinte hard/soft

Baza de date va fi instalata pe calculatoare care indeplinesc urmatoarele cerinte hardware :

- sistem de operare Windows98/2000/XP

- HDD >=100G

- RAM 1G

Si cerinte software :

- baza de date lucreaza sub MS Access 2003

- la crearea unora din datele grafice (decupaje, inventar de comune ,etc) se va folosi Acad 2002 si CadOverlay 2002

Nota : Aceste date pot fi create si cu alte softuri de tip CAD sau GIS care sa geneteze in final formate de tip .bmp

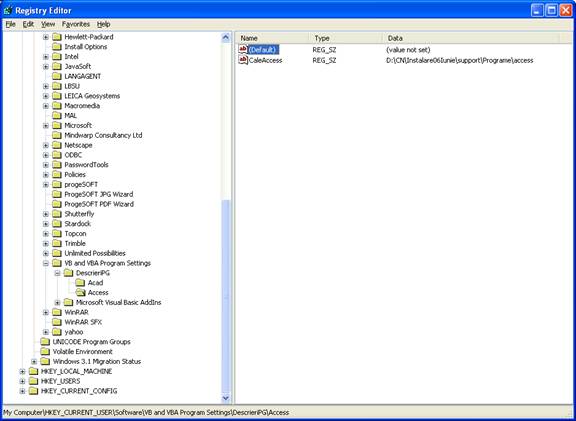

Registri

Instalarea propriuzisa :

Baza de date se va instala de pe CD.

2. Instruirea utilizatorilor

Instruirea utilizatorilor se realizeaza dupa un program de tip trainer of trainers, are la baza prezentul Program si se refera la modul de efectuare a recunoasterii, intocmirea descrierilor topografice si utilizarea bazelor de date. Ea se desfasoara pe trei module cu durata de 4 ore fiecare, se realizeaza de trei specialisti din cadrul CNGCFT si se adreseaza persoanelor responsabile din cadrul serviciului cadastru si arhiva si informatica desemnte la nivelul fiecarui OCPI.

3.2. - Administrarea bazei de date

Administrarea bazei de date reprezinta operatia prin care se efectueaza gestiunea curenta si generarea descrierilor topografice la cererea utilizatorilor si actualizarea prin adaugarea sau stergerea punctelor geodezice.

Exploatarea bazei de date

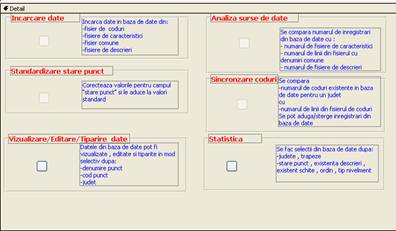

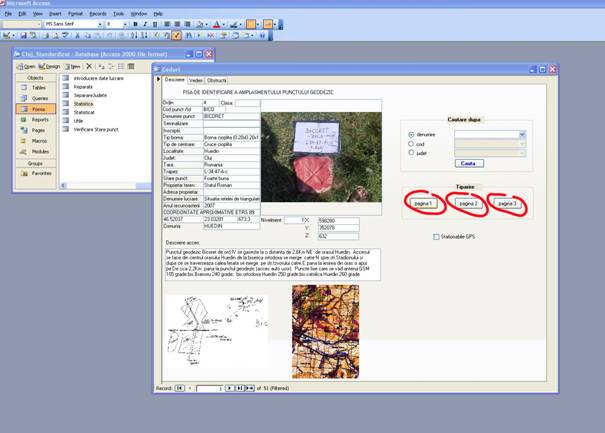

La deschiderea bazei de date apare forma principala :

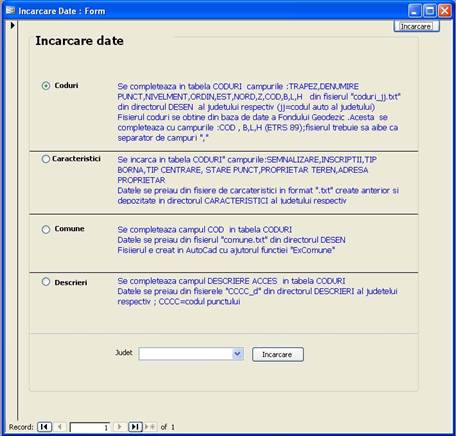

1.Incarcarea datelor in baza de date :

- Se deschide forma "INCARCARE DATE"

se alege judetul

se alege tipul de date care trebuie incarcate

se apasa butonul "Incarcare"

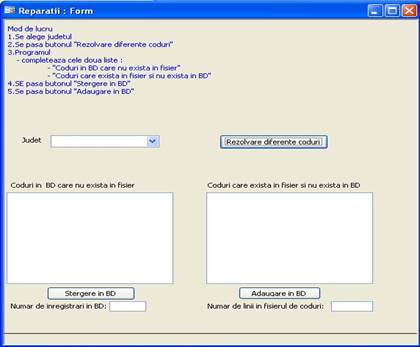

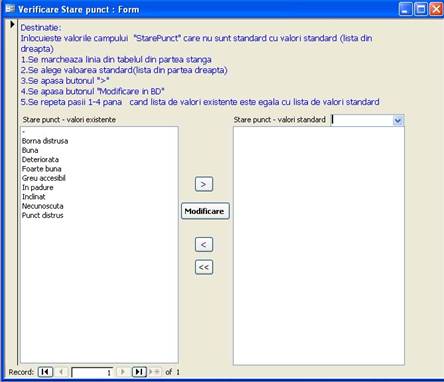

2.Standardizare stare punct

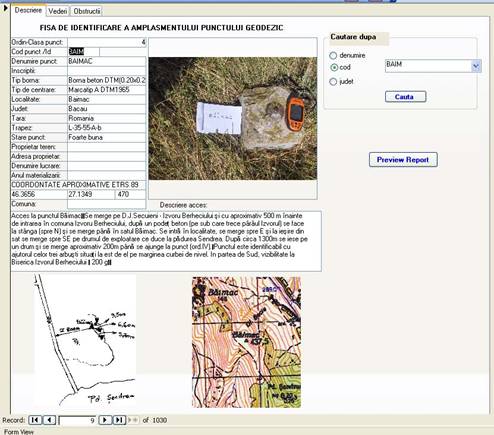

3.Consultarea , Editarea si tiparirea datelor din baza de date

- Se deschide forma "CODURI"

Forma are trei pagini : Descriere, Vederi, Obstructii, accesibile in partea de sus a formei

- datele se pot cauta dupa :

- denumirea punctului

- codul punctuluii

- judet

- tiparirea se face prin apasarea butonului "Print Preview"

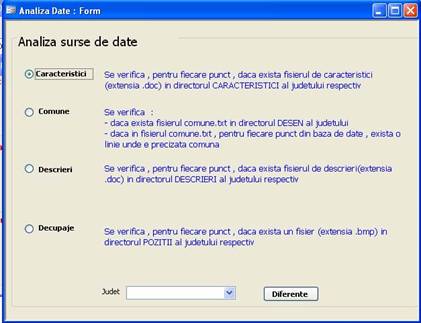

4.Analiza surselor de date

5.Sincronizare

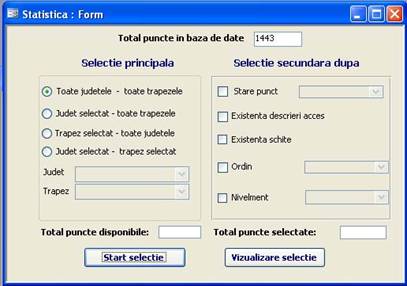

6. Statistica

Anexa 1

INSTRUCTIUNI

pentru realizarea lucrarilor de inventariere a retelei de triangulatie de ord I-IV

la nivelul fiecarui judet

In scopul imbunatatirii si uniformizarii modului de intocmirie a descrierilor topografice si asigurarii unui sistem unitar de realizare a recunoasterii punctelor, se vor respecta urmatoarele conditii :

I. Intocmirea descrierii

1. - La Fisa 'DESCRIEREA TOPOGRAFICA A PUNCTULUI GPS', pe prima pagina, se vor completa corect si lizibil toate rubricile libere. Pagina va fi scanata iar fisierul rezultat va purta denumirea XXXX_F.jpg (ex:PISC_F.jpg), unde XXXX reprezinta codul de identificare (ID-ul) punctului ce se preia din fisierul coduri_JJ.txt (unde JJ este codul auto al judetului) ce reprezinta lista de coordonate si de denumiri a punctelor.

Pentru uniformitate in aprecierea termenilor referitori la punctul matematic al bornei si starea bornei se vor utiliza urmatoarele denumiri, la rubricile :

- Punctul matematic al bornei = marca tip A, cruce cioplita, cui, bulon metalic, gaura sau fier beton.

- Starea bornei = foarte buna, buna, deteriorata, inclinata, borna distrusa, punct distrus, in padure si inaccesibil.

In cazul in care borna este in stare buna sau foarte buna, dar este situata in padure, la starea bornei se va trece "in padure".

Pe verso, in partea superioara a paginii, intr-un dreptunghi de aproximativ 15 cm inaltime si 10 cm latime, se va intocmi schita reperajului apropiat al punctului. Pe schita se vor desena detaliile cele mai semnificative de localizare a punctului.

Descrierea (desenul) se va face cu un creion moale sau cu pix, astfel incat imaginea sa fie vizibila dupa scanare.

In partea dreapta a schitei se va scrie ID-ul punctului sub forma XXXX_M (ex: PISC_M), denumire ce se atribuie apoi fisierului de scanare a acestei foi (ex: PISC_M.jpg).

Fisierele vor fi scanate numai in format jpg. Nu se admit alte formate (ex. .pdf, .tiff, .bmp).

In partea inferioara a paginii se va descrie in cuvinte pozitia topografica a punctului. Textul va avea ca model descrierea din anexa 2, fiind necesar sa se respecte frazele tip, adaptate la descrierea punctului respectiv. In descriere se va specifica pana unde este posibil accesul auto si cat timp se merge pe jos pana la punct. La sfarsitul descrierii, se vor nominaliza punctele fixe pe care se poate orienta punctul si se va specifica daca punctul se poate stationa cu GPS. Se va nota si cel mai apropiat reper de nivelment din care se poate cota punctul prin nivelment geometric sau trigonometric, daca acesta este situat la o distanta de 3-5 km.

Textul se va introduce pe calculator, in format txt sau doc, iar fisierul rezultat va purta denumirea : XXXX_D.txt sau XXXX_D.doc (ex:PISC_D.txt).

II . Realizarea pozelor

Pozele pentru puncte se vor face in urmatoarea ordine :

1. Poza pe verticala bornei

Pentru stabilirea tipului de marcaj si identificarea punctului se va pozitiona linga borna o foaie de hirtie pe care se va inscrie cit mai citet denumirea si ID-ul punctului.

2. Poze panoramice

Se vor efectua in jurul punctului, pe directia punctelor cardinale, in ordinea stricta : nord, est, sud, vest.

Pozele se vor descarca in directoare cu denumirea punctului, in care se vor depune toate cele 5 poze redenumite sub forma :

borna - XXXX_B.jpg, (ex:PISC_B.jpg); directia nord - XXXX_N.jpg, (ex:PISC_N.jpg); directia est - XXXX_E.jpg, (ex:PISC_E.jpg); directia sud - XXXX_S.jpg, (ex:PISC_S.jpg); directia vest - XXXX_V.jpg, (ex:PISC_V.jpg)

Pentru fiecare punct se va intocmi "Fisa Obstructiilor GPS", aceasta fiind strict necesara.

III. Intocmirea procesului verbal

La finalul lucrarilor de teren, se va intocmi un proces verbal din care sa reiasa numarul de puncte inventariate, pe categoriile definite de caracteristicile prezentate la rubrica "Starea bornei".

Anexa 2

DESCRIEREA TOPOGRAFICA

A PUNCTULUI DE TRIANGULATIE

Cod identificare executant data

Denumirea punctului ord localitatea

judetul adresa (daca este cazul)

numele proprietarului locului

nomenclatura foii de harta scara 1:25000

editia .

Punctul geodezic se gaseste la o distanta de ____________km. pe directia de localitatea__________

pe o movila de m. inaltime si este semnalizat cu (se va trece

tipul piramidei)

Accesul la punct este posibiidin orasui (mumcipiul)

pe drumul national (se va specifica codul drumului si intre ce localitati se desfasoara)

pana in dreptul km._____ _______ ______ ____________de unde:

(descrierea se va face pe verso urmarindu-se drumurile parcurse, notindu-se distantele

si orientarile, denumiri topice, pante, vegetatie si se va face reperajul punctului -fata de

detaliile apropiate specificindu-se pina unde este posibii accesul cu mijloc auto)

Punctul geodezic este materiaiizat prin (tipul bomei)_

avand inaltimea fata de sol cm, iar dimensiunile fatetei superioare de /

Inscriptii pe borna

Punctul matematic al bornei este reprezentat de

(se va specifica tipul si sena marcii)

Starea bornei (se vor specifica eventualele lucrari de conservare)

Reperi in jurul punctului (se va specifica onentarea si distanta)

Situatia obstacolelor

(se va compieta diagrama obstructiilor punctului de peste 10 grade elevatie)

IMAGINI FOTOGRAFICE:

fotoarafie cu fateta supenoara (marcajul) bornei

4 fotografii din punct catre cele patru puncte cardmaie N,E,S,V (cu borna in prim plan Punctul geodezic poate fi cotat prin nivelment geometric din reperul de nivelment:

din linia:

ordinul: situat la o distanta de circa: Km.

Se vor scrie punctele fixe care se vad.

Anexa 3

Anexa 4
