Sistem tehnic destinat protejarii Clubului Admiral Grivita



sistem tehnic destinat protejarii

Clubului Admiral Grivita

Cod : TLS016

Nr. Exemplare = 2

Borderoul Documentatiei

Elemente privind constructia

Clubul Admiral Grivita situat in Municipiul Bucuresti avind structura de rezistenta compusa din :

pereti exteriori de beton.

pereti interiori din beton placati cu rigips sau din rigips

la interior sunt prevazute tavane false

spatiul este compus din camere, grup sanitar

pe fatada cladirii, spatiul se inchide cu timplarie metalica si geam termopan

In anexa 1 este prezentat planul spatiului cu sistemele de siguranta metalice.

Conditii de instalare

Cablurile vor fi montate in spatele placilor de plafon fals, fiind prinse cu elemente de prindere (cleme, etc.) de structurile de sustinere a plafonului.

Cablurile vor fi protejate in tuburi sau canal din plastic.

Se vor folosi cabluri speciale, ecranate si cu manta de protectie din PVC alb, antiflacara.

Elementele sistemului de alarma si camerele video vor fi fixate cu dibluri de peretii din beton

Lista echipamentelor folosite in sistemul de alarma

Lista echipamentelor folosite in sistemul de supraveghere :

Memoriu tehnic

A1. Elementele sistemului de semnalizare efractie

Sistemul de detectie si semnalizare antiefractie este realizat din urmatorele echipamente :

1. Centrala antiefractie DSC PC 585

Caracteristici:

4-8 zone de intrare dublu EOL , simplu EOL sau NC, complet programabile

38 de coduri de acces

128 de evenimente memorate

27 de tipuri de zona, 8 optiuni de zona programabile

doua iesiri programabile (PGM1 max 300mA, PGM2 max 50mA)

iesire de sirena 12V/700mA

comunicator digital

Posibilitati de extindere

Pana la 32 zone utilizand:

tastaturi suplimentare cu intrari de zona

modulul de receptie radio PC 5132 sau tastatura LCD 5501Z32

Pana la 8 tastaturi utilizand orice combinatie de tastaturi:

LCD 5500Z - tastatura cu cristale lichide alfanumerica si intrare de zona

LCD 5501Z - tastatura cu cristale lichide cu icoane si intrare de zona

PC 1555RKZ - tastatura cu LED - uri si intrare de zona

Conectare imprimanta utilizand:

modul de interfata PC 5400

Incarcare/descarcare date, teleservice utilizand :

soft DLS 2002

soft DLS-3 v1.3

conector PC- Link pentru conexiune locala

modem MD12 pentru conexiune dial-up

Specificatii pentru comunicatorul digital:

suporta toate formatele de comunicare, inclusiv SIA si Contact ID

3 numere de telefon programabile

2 coduri abonat

anuntare individuala a evenimentelor

Variante:

PC 585/5501 - idem PC 585 cu tastatura LCD 5501

PC 585/5501Z32 - idem PC 585 cu tastatura LCD 5501Z32 8 zone complet programabile;

38 coduri de acces; 1 cod principal (master), 1 cod pentru intretinere, 2 coduri de siguranta, 2 coduri de supraveghere si 32 de coduri generale de acces;

numarul zonelor poate fi marit pana la 32;

Tastauri cu zone de intrare disponibile (PC5508Z, PC5516Z, PC5532Z, LCD5500Z);

Extinderea cablarii disponibila folosind PC5108Z Modul de Extensie 8 Zone de cablu ;

Expandare fara fir cu Modulul de Extensiune de Zone Fara Fir PC5123 (pana la 32 de zone fara fir, pe 900MHz, cu Tehnologia True Spread Spectrum, supervizat total);

Normal inchis, zona supervizata pentru un singur capat de linie EOL sau pentru dublu capat de linie EOL;

27 tipuri de zone; atribute programabile pentru 8 zone;

Iesire pentru avertizare sonora

Iesire pentru sirena (700mA), protejata (curent maxim 3A), 12V DC

Sunet continuu sau intermitent;

Memorie EEPROM

Programarea sistemului nu se pierde in cazul intreruperii complete a alimentarii;

Iesiri programabile

Pina la 14 iesiri de voltaj progrmabile, cu 23 de optiuni programabile;

iesire PGM de curent mare (300mA) pe panoul principal;

O iesire PGM de curent mic (50mA) pe panoul principal;

8 iesiri aditionale de curent mic (50mA) disponibile folosind Modulul PC5208;

4 iesiri aditionale de curent mare (1 Amp) disponibile folosind Modulul PC5204;

O iesire PC5204 intreg supervizata pentru iesirea la Sirena;

Sursa de tensiune stabilizata de 1.5A

Iesire auxiliara pentru alimentarea modulelor si senzorilor de 12V DC, 550mA;

Sigurantele fuzibile au fost inlocuite cu componente PTC;

Supraveghere pentru caderea tensiunii de alimentare si pentru tensiune scazuta pe acumulator;

Ceasul intern al centralei se regleaza dupa frecventa tensiunii de alimentare;

Cerinte Alimentare

Transformator 16V AC, 1.5A;

Acumulator 12V, minim 4Ah;

Caracteristicile Tastaturilor

8 tipuri de tastaturi sunt disponibile;

PC1555 cu 8 zone si cu leduri;

PC5508(Z) cu 8 zone si cu leduri;

PC5516(Z) cu 16 zone si cu leduri;

PC5532(Z) cu 32 zone si cu leduri;

LCD5500(Z) alfanumerica;

Fiecare tastatura are 5 taste functionale intreg programabile;

Pot fi conectate pana la 8 tastaturi;

Conectarea tastaturilor pe 4 fire(Quad);

Toate tastaturile au difuzor intern;

Caracteristicile comunicatorului telefonic digital

Suporta majoritatea formatelor de comunicare inclusiv formatele SIA si Contact ID;

Comunicarea evenimentelor prin pager;

3 numere de telefon programabile;

2 numere de cod;

Suporta conectarea cu modulul de comunicare celulara LINKS1000;

Apelare prin Puls sau Ton (DTMF);

Detectia tipului de linie (DPDT) ;

Autoprotectie la blocare;

Transmisia programabila a evenimentelor la ficare numar de telefon;

Facilitati de protectie ale sistemului

Sistemul DSC PC 585 monitorizeaza un numar ridicat de posibile anomalii incluzind:

Caderea tensiunii de alimentare;

Defectiune pe zona;

Carcasa de senzor deschisa;

Defectiune pe linia de foc;

Defectiune pe linia telefonica;

Esec la comunicare;

Scaderea tensiunii pe acumulator;

Defectiune la sirena;

Defectiunea unui modul de extensie;

Caderea tensiunii interne de alimentare (iesirea auxiliara de alimentare)

Pierderea ceasului intern;

Facilitati de prevenire a alarmelor false

Avertizare sonora incaz de intirziere la iesire;

Avertizare sonora incaz de eroare la iesire;

Comunicareaintarzierii;

Iesire rapida;

Reincepereaintarzierii de iesire;

Urgenta la intrare;

Memorarea cu buffer la apsarea tastelor;

Inchiderea recenta a transmisiei;

Trecerea prin Zona a Politiei;

Facilitati aditionale

Autoarmare la ora specificata;

Alarma si Test de comunicare activabile din tastatura;

Blocarea Tastaturi;

Posibilitate Audio folosind Modulul de Interfata Audio PC5928;

Toate modulele se conecteaza la centrala prin intermediul unei magistrale Keybus cu patru fire la o distanta maxima de 330m;

Memorarea ultimelor 128 de evenimente intr-o zona de buffer cu retinerea orei si datei;

Posibilitatea de tiparire a evenimenteor din Buffer prin intermediul modulului PC5400 RS232 (interfata seriala);

Suporta un Modul de iesire ESCORT5580 cu control pentru automatizari/iluminare.

Posibilitatea de programare de la distanta;

2. Tastatura DSC PC 1555

Tastatura LED 8 zone pentru centralele PC-585, PC-1565, contine o zona programabila pe tastatura

Caracteristici :

Leduri pentru Pregatit(Ready), Armat(Armed) Probleme/Necazuri(Trouble)

8 leduri pentru zonele

Are o intrare zona (se poate conecta un detector direct la tastatura pentru a evita cablarea la panou)

Compatibila cu centralele PC585, PC1565, Power832, Power864

Memorarea automata a alarmelor

Conectarea pe 4 fire

Dimensiuni (144 x 114 x 25mm)

Are difuzor intern pentru a semnaliza intrarea corecta a tastelor

3. Detector PIR DSC LC - 100PI

Detector de prezenta in infrarosu care utilizeaza tehnologia QUAD liniara pentru analiza performanta a dimensiunii corpurilor detectate si diferentierea acestora fata de mediu si animale, cu o mare imunitate la alarmele false.

Caracteristici :

Unghiul de acoperire 90;

Ajustare verticala +5 pana la -10;

Inaltimea de montare 2- 3,5m;

Viteza de detectie (0,15 - 0.3 m/s);

Alarma dureaza 1.5 - 2.5 sec;

Temperatura 0-50 grade Celsius;

Umiditate 5%-95%;

Imunitate RF 30V/m de la 10 pana la 1000MHz;

Imunitate la lumina 20,000Lux

Imunitate statica 50kV;

Imunitate tranzitorie 2,4kV la 1,2 Joules;

Voltaj 8,2 - 16 Vdc;

Toleranta de 3Vpp la 12Vdc;

Consum in standby 8 mA la 12Vdc;

Consum la alarma 10mA la 12Vdc;

Rezistenta 27 Ohm la 0.25W;

Dimensiuni (92 x 62 x 40 mm);

Montare : pe perete sau in colt;

4. AC 101 - detector acustic si de presiune digital, detectie 7,6m, protectie la alarme false

Voltaj 9-16Vdc;

Consum 25mA-35mA la 12Vdc;

Iesirea de alarma : 1A la 24Vdc;

Tamper 0,1 mA la 24 Vdc;

Microfon omnidirectional;

Dimensiuni (89x64x20mm);

Temperatura de functionare 0-50 grade Celsius;

Umiditate 5-95%;

Imunitate RF 20V/m (0,01- 1200MHz);

Imunitate tranzitorie catre terminale 2,4kV la 1,2 Joules;

Imunitate statica 15kV;

Captura sonara a microfonului excelenta pana la 7,6m;

Metoda de detectie digitala cu imunitate la alarme false;

Selectarea modului de senzitivitate

Detectie excelenta la toate tipurile de geamuri plate, laminate, cu sarma,.

Acomodare la zgomotul camerei si grosimea geamului;

5. Buton panica wireless KEY UMB 100H - telecomanda radio 1 canal

• telecomanda radio Elmes de un canal
• raza de actiune 100m

4. Sirena autoalimentata de exterior PS - 128

Caracteristici :

sirena autoalimentata cu stroboscop

carcasa din policarbonat proiectata sa reziste intemperiilor

protec]ie suplimentara data de stratul metalic de protec]ie din interior

sunet modulat

pilnie sonora exponentiala cu putere acustica mare

autoprotectie contra taierii firelor si a sabotajului

circuit de test pentru stroboscop

montare usoara

sablon pentru montarea suruburilor de prindere

intruneste cerintele stabilite de normativul CEI 72-2/2a Ed. 1993 nivel II de performanta

tensiunea de alimentare12 Vcc

frecvenaa fundamentala a sunetului1750Hz

nivel sonor la 3m104 dB(A)

clasa de protec]ie IP 34

loc pentru acumulator de 7.Ah

curent absorbit (sirena activa)1.4 A (max.2,8)

tensiunea pe borna 13.8 Vcc+-0.2V

curent absorbit pe borna +N max 0.6 A

gama temperaturii de functionare-25+55   C

5. Acumulator 12V / 7Ah

Caracteristici :

Ciclu lung de viata, peste 1000 incarcari;

Intretinere usoara,

Temperatura de functionare : -25C 50C fara schimbari aprecibile al caracteristicilor

Acumulatorii raman incarcati si dupa o lunga perioada de depozitare

Functionare corespunzatoare garantata si durata lunga de viata

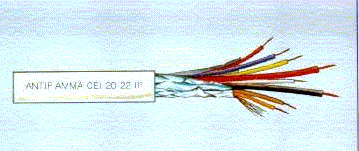

7. Cablu de alarma

Caracteristici :

B1. Descrierea sistemului :

Sitemul de alarma are in componenta 4 zone, ariile acoperite de senzorii sistemului sint prezentate in Anexa 2.

Zona 1 - de intrare, prezinta timp de intirziere la alarma

2 senzor de prezenta S1 si S7 cu vedere spre usa

Zona 2 - de interior, actiune instantanee

2 senzori de prezenta S8 si S2 cu vedere spre sacri si birou

Zona 3 - de interior, actiune instantanee

4 senzori de prezenta S3-S6 cu vedere interioara

Zona 4 - zona supravegheata 24 ore, actiune instantanee,

buton de panica cu telecomanda KEY UMB 100H

Zona 5 - zona supravegheata 24 ore fir taiat, actiune instantanee de interior, actiune instantanee

C1. Calculul energetic

A2. Elementele sistemului de supraveghere video

Sistemul de supraveghere video este realizat din urmatorele echipamente :

1. Video recorder digital

Video recorderul este compus dintr-un calculator cu o placa de achizitie video marca Intotech - Korea si are urmatarea configuratie :

MB ASUS i915Pl/Sk775/DDR400/PCI-E 16X/LAN/SoundMAX 6CH /USB2.0/ SATA / ATX

CPU PENTIUM IV 3 GHz

Placa video achizitie 16 Porturi + Soft

DDR (184) 512 MB PC3200 400MHz

HDD 500 GB Seagate pentru stocare imagini

HDD 80 GB WD pentru bootare si stocare documente

VGA 128 Mb

DVD- RW LG Dual Layer

CASE 450W ATX

Windows XP Home Edition

Office 2003 Basic Edition

Monitor 17' LCD LG

Beneficiarul asigura UPS pentru calculator , 600VA pentru bachup 20 min.

2. Sursa de alimentare 220V - 12Vcc, 1A

3. Camere video color waterproof CD 305 P - 2 bucati

1/3" CCD DOME CAMERA A/N

500 x 580 (CCIR)

Audio

Alimentare DC 12V

rezolutie orizontala 420 linii TV

sensibilitate 0.04Lux/F=2.0

lentila 6 mm

semnal video 1.0 Vp-p, 75 Ohm

consum max. 150 mA

sincronizare interna

temperatura funtionare -20sC + 60sC

shutter electronic

4. Camere video Everfocus ED 120 - 16bucati

Camerele video sunt de tip dome camera si au urmatoarele caracteristici :

1/3" CCD DOME CAMERA A/N

500 x 580 (CCIR)

Audio

Alimentare DC 12V

rezolutie orizontala 420 linii TV

sensibilitate 0.04Lux/F=2.0

lentila 3.6 - 12 mm

semnal video 1.0 Vp-p, 75 Ohm

consum max. 150 mA

sincronizare interna

temperatura funtionare -10sC +50sC

shutter electronic

5. Cablu coaxial RG 6U, 75 Ohm productie General Cables - Grecia

6. Cablu alimentare 2 x 0.75 multifilar

B2. Descrierea sistemului :

Sitemul de supraveghere are in componenta 9 camere video care sunt pozitionate pe plafonul fals din rigips sau pe perete, schita sistemului sint prezentate in Anexa 3.

Camera 1

vizualizeaza vitrina si spatiul exterior

Camera 2

vizualizeaza zona de intrare prin interior si zona de intrare spre scari

Camera 3

vizualizeaza aparatele din zona A si a barului

Camera 4

vizualizeaza aparatele din zona B si zoana D

Camera 5

vizualizeaza aparatele din zona C si zona B

Camera 6

vizualizeaza casieria

Camera 7

vizualizeaza zona cafenelei si a pariurilor sportive

Camera 8

vizualizeaza aparatele din zona E si zona D

Camera 9

vizualizeaza aparatele din zona F si zona G

Camera 10

vizualizeaza aparatele din zona G si zona F

Camera 11

vizualizeaza aparatele din zona I si zona H

Camera 12

vizualizeaza aparatele din zona J

Camera 13

vizualizeaza aparatele din zona K si zona N

Camera 14

vizualizeaza aparatele din zona L si zona K

Camera 15

vizualizeaza aparatele din zona M si zona L

Camera 16

vizualizeaza zona ruletei si zona de intare/iesire a scarilor

Camerale video sunt inregistrate digital pe 1 Hdd de 500 GB, sistemul fiind setat pe inregistrare continua.

Fisierele rezulate sunt de tip AVI si au compresie mpeg 4

Sistemul poate afisa imaginile online, imaginile inregistrate, inregiatrarea facanduse indiferent de modul de afisare

La umplerea HDD, sistemul sterege cele mai vechi inregistrari, utilizatorul putind vizualiza imaginile video inregistrate cu cel putin 15 zile in urma

Sistemul poate salva inregistrarile dorite si pe support CD sau HDD de back-up.

Sistemul de operare folosit are posibilitatea protejarii informatiilor la stergere, accessare, modificare.

Softul placii de captura se poate seta pe nivele de securite, astfel incit un utilizator autorizat poate doar vizualiza informatiile nu si modificarea lor.

La cererea clientului se poate accesa serverul video si din exterior, informatiile video putind fi vazute sub forma de pagini WEB, online sau play.

C2. Calculul energetic

Anexa 1 - Compartimentare

Aneza 2

Dispunerea senzorilor in cadrul Clubului ADMIRAL Grivita
