STATIA RADIO MF-HF SAILOR CU 5100

Statia radio MF/HF de 250W cu DSC si telex integrat este destinata pentru aplicatii pe mare cu nave care detin aceleasi sisteme de comunicare. Aceasta ofera posibiliatatea de a comunica simplex sau semi-duplex in fonie SSB, in banda de frecventa cuprinsa intre 1,6 - 30Mhz.

Statia radio include comunicarea prin voce, DSC si supravegheaza permanent frecventa 2187,5 Khz, frecventa destinata pentru alertele DSC. De asemenea exista posibilitatea de a extinde scanarea la 6 canale de supraveghere permanenta DSC si operatiuni Telex.

CTT

Parti componente: unitatea de control, emitator-receptorul, unitatea de acord antena, antena, imprimanta si tastatura.

Moduri de lucru: simplex si semi-duplex in fonie SSB(J3E),DSC(J2B), emisie receptie in AM (A3E) si Telex(J2B).

Temperaturi de operare normala: de la 0 - 40 grade Celsius.

Temperaturi de operare extrema: de la 15 - 55 grade Celsius.

Tensiunea de alimentare: 24V CC

Putere consumata:    pe receptie - 60W

pe emisie: - simplex SSB - 300W

- semi-duplex - 550W

- DSC/Telex - 600.

Gama de frecvente a receptorului: 150 Khz - 30 Mhz.

Gama de frecvente a emitatorului: 1605 Khz - 30Mhz.

Putere de emisie redusa la: 20W

Frecvente scanate - alerte DSC: 2178,5 Khz, 4207,5 Khz, 6312,0 Khz, 8414,5 Khz, 12577,0 Khz, 16814,5 Khz.

PORNIRE

Se cupleaza siguranta automata din tabloul de distributie 24V de sub consola GMDSS, se verifica daca sistemul GPS al navei este pornit (acestea fiind interconectate), apoi se apasa timp de 4 secunde butonul de ON/OFF/VOLUME de pe unitatea de control.

EXPLOATARE

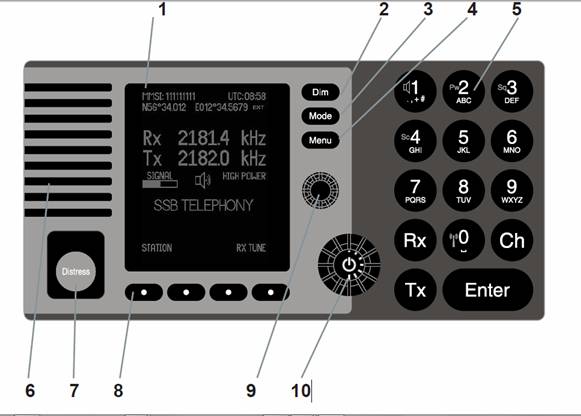

Panoul de comanda si control - este unitatea principala de comanda a aparaturii si are in compunere un ecran LCD si taste alfa-numerice cu diferite functii:

Ecran de afisaj cu cristale lichide tip LCD

Tasta pentru diminuarea sau activarea luminozitatii ecranului

Tasta MODE - se alege modul de lucru SSB, AM, DSC, TELEX

MENU - meniul aparatului

Tastatura

Tasta 0 - executa acordul statiei pe frecventa/canalul de lucru dorit;

Tasta 1 - cupleaza/decupleaza difuzor extern;

Tasta 2 - se alege high/low power;

Tasta 3 - cupleaza/decupleaza SQ;

Rx - se apasa ptr introducerea unei frecvente de receptie;

Tx - se apasa ptr introducerea unei frecvente de emisie;

CH - se selecteaza canalul de lucru dorit;

Difuzor

Buton de DISTRESS pe panoul frontal ptr transmiterea unui semnal de distress atunci cand nu mai este timp ptr editare unui semnal din meniul statiei DSC;

Taste moi - utilizarea fiecarei taste este corespunzatoare afisajului indicat deasupra;

9. Tasta moale Rx Tune - selecteaza ecartul frecventei de receptie;

10. Buton cu tripla functie ON/OFF/VOLUME

Receptionarea unui apel de DISTRESS sau URGENCY:

Receptorul de supraveghere DSC    pastreaza veghe permanenta pe frecventa 2187.5kHz de distress si safety. Receptia unui apel de DISTRESS sau de URGENCY este indicat printr-un semnal acustic specific care va continua pana cand va fi apasata o tasta. Aditional canalele DSC se pot folosi daca scanarea pe 6 canale a fost activata; a se vedea "Watch Keeping Receiver"( pastrarea receptiei de supraveghere).

Se apasa tasta moale VIEW ptr vizualizare mesaj; din tasta moale Cancel -se intoarce la vechiul display; din tastele moi RxCalls-ptr citirea altor mesaje vechi/noi; din tasta moale OPTION-selecteaza optiunile apel DISTRESS;

Apoi se apasa tasta moale CONNECT din urmatoarea pagina; statia va trece si se va acorda pe frecventa de DISTRESS (telefonie SSB) 2182kHz;

Navele care au receptionat mesajul de DISTRESS de la o alta nava trebuie sa se pragateasca ptr receptia subsecventei comunicatiei de DISTRESS pe frecventa de DISTRESS telefonie in aceeasi banda in care a fost specificata in mesajul de DISTRESS.

Se asteapta un interval scurt (intre 2 min si 5 min) ptr a da posibilitatea unei statii de coasta timpul necesar confirmarii, prima, a alertei de DISTRESS. Apoi, daca sunteti in zona si puteti da ajutor, confirmati receptia aleteti de DISTRESS in telefonie. Apasati butonul de emisie de la microreceptor si spuneti:

cuvantul de procedura MAYDAY;

numele si indicativul radio al statiei care a transmis mesajul de pericol, repetat de 3 ori;

cuvintele THIS IS;

numele si indicativul radio al statiei care confirma receptionarea, repetat de 3 ori;

cuvintele RECEIVED MAYDAY.

INITIALIZAREA UNUI APEL DE DISTRESS

Se porneste statia prin apasarea butonului de volum; se asteapta initializarea statiei ptr a fi gata de lucru;

Cand statia este gata, se ridica capacul de la butonul de DISTRESS de pe panoul frontal al statiei; se tine apasat ptr 5 secunde;

Distress-ul va fi insotit de un sunet; alerta de DISTRESS va fi trimisa ca un sunet continuu;

Se asteapta confirmarea alertei de DISTRESS si apoi se incepe procedura de MAYDAY. Daca nu se opreste alerta manual sau prin apasarea tastei CANCEL ori inchiderea statiei, alerta de DISTRESS va fi repetata la fiecare 3,1/2 - 4,1/2 minute pana ce alerta va fi confirmata.

Daca este conectat un panou de alarma, butonul de MF/HF DISTRESS va avea aceeasi functie ca butonul descris mai sus; toate operatiunile urmatoare trebuiesc continuate de la panoul frontal principal al statiei.

Cand confirmarea este receptionata dupa ce ati apasat DISTRESS sau daca aveti nevoie de trafic DISTRESS via telefonie pe frecventa de trafic de DISTRESS, urmati aceasta procedura:

cuvintul MAYDAY, rostit de trei ori;

numele si indicativul radio al navei aflate in primejdie, rostit de trei ori;

pozitia navei;

caracterizarea situatiei de primejdie;

tipul de asistenta care este solictat;

alte informatii utile care sa faciliteze salvarea;

cuvantul OVER.

Transmisia alertei DSC DISTRESS in MF/HF va fi pe 2187.5 kHz, 4207.5 kHz, 6312.0 kHz, 8414.5 kHz, 12577.0 kHz, 16804.5 kHz .

OPRIRE

Se apasa timp de 4 secunde butonul ON/OFF/VOLUME de pe unitatea de control.

INTRETINERE

Zilnic:

se sterge cu o laveta exteriorul blocurilor si a carcaselor acestora;

se indeparteaza praful de pe panoul frontal al aparaturii sau blocurilor cu o pensula sau un tampon de bumbac moale si uscat;

se strang piulitele de fixare a semimufelor de la cordoane si cabluri de legatura;

se strang piulitele, suruburile, bolturile si saibele de fixare in ramele sasiurilor si amortizoarele respective;

se curata bornele de legatura, izolatoarele de antena si a altor puncte de contact sau conexiune prin stergere cu pensula sau tampoane sau tampoane de bumbac mai uscate;

se verifica sigurantele care sunt accesibile fara desfacerea blocurilor.

Saptamanal

se executa activitati de la intretinerea zilnica si in plus:

se verifica starea mecanica (integritate, fixatie);

se verifica starea carcasei, capacelor, mecanismelor de angrenare sau a dispozitivului de antena;

se verifica cordoanele, cablurile de legatura precum si modul de fixatie;

se verifica starea surselor de alimentare;

se verifica functionarea in toate regimurile si modurile de lucru prevazute;

Lunar

se executa activitati de la intretinerea zilnica si saptamanala si in plus:

se curata contactele prizelor, fiselor si rigletelor din exteriorul aparaturii cu tampoane usor inmuiate in alcool industrial;

se curata antena de depuneri de sare, rugina sau alte obiecte straine.
