Amplificatorul pneumatic de putere

Amplificatorul pneumatic de putere

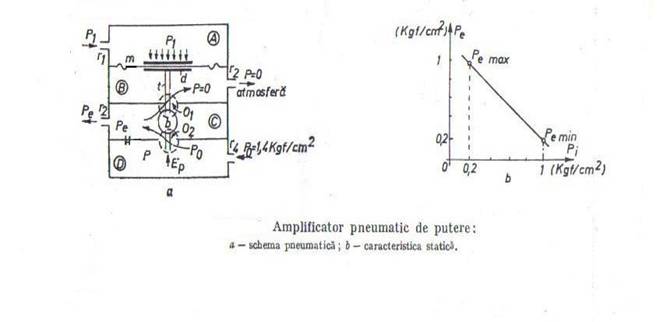

Acest tip de amplificator cuprinde si un corp cilindric ( fig. a ) format din patru camere: A, B, C si D. Camerele A si B sunt despartite prin membrana m formata din panza cauciucata si rigidizata cu discursurile metalice d solidare cu tija t.

Intre camerele B si C se afla un perete rigid cu un orificiu central O₁ prin care trece

tija t. Intre camerele C si D se afla de asemenea un orificiu O₂ obturat de bila b inpinsa in sus de resortul plat p. Cele patru camere au racorduri exterioare cu urmatoarele functii :

Camera A, racordul r₁ pentru presiunea de intrare P_i ;

Camera B, racordul r₂ pentru legatura cu exteriorul ( P = 0 ) ;

Camera C, racordul r₃ pentru presiunea de iesire P_e ;

Camera D, racordul r₄ pentru presiunea de alimentare P_a (P_a = 1 kgf/cm² = ct).

Functionarea amplificatorului are loc in felul urmator:

Cand presiunea de intrare P_i are valoarea minima P_i = P_{i min} = 0 kgf/cm² (nivelul minim al semnalului pneumatic unificat), resortul p impinge bila b in sus pan aceasta optureaza complet orificiul O₁. In acest caz rezistenta pneumatica de trecere a orificiului O₂ este minima astfel ca presiunea de iesire P_e capata valoarea maxima (P_e = P_{e max} = 1 kgf/cm²) optinuta la presiunea de alimentare P_a.

Cand presiunea de intrare P_i are valoare maxima P_i = P_{i max} = 1 kgf/cm² (nivelul maxim al semnalului pneumatic unificat) forta F_p a resortului p este invinsa, bila b fiind impinsa in jos (prin tija t) pana ce aceasta obtureaza complet orificiul O₂. Rezistenta pneumatica de trecere a orificiului    O₁ este minima astfel ca presiunea de iesire P_e capata valoarea minima P_e = P_{e min} 0,2 kgf/cm²) prin legarea circuitului de iesire direct cu atmosfera ( P = 0 ).

Pentru valori intermediare ale presiunii P_i (0,2 - 1 kgf/cm²), bila b ocupa o pozitie intermediara astfel ca presiunea P_e capata o valoare intermediara intre P_a = 1 kgf/cm² si

P_e = 0,2 kgf/cm² datorita legarii simultane a camerelor B, C si D prin rezistentele pneumatice de trecere a aerului prin orificiile O₁ si O_2.

In figura b este aratata caracteristica statica a acestui amplificator din care se observa defazarea semnalului de intrare (cand P_i creste, P_e scade si invers).
