CONTOARE TRIFAZATE PENTRU ENERGIE ACTIVÅ

CONTOARE TRIFAZATE PENTRU ENERGIE ACTIVÅ

Contoarele trifazate reunesc in acela¿i aparat douå sau trei sisteme active (comportand fiecare cate un electromagnet de curent ¿i unul de tensiune), ale cåror cupluri active ac¡ioneazå asupra aceluia¿i ax, astfel incat cuplul activ total este propor¡ional cu puterea activå trifazatå iar contorul måsoarå energia totalå din circuitul trifazat. Simbolurile utilizate pentru contorul trifazat de energie activå sunt de forma:

T - CA mn

cu semnifica¡ia:

T - trifazat ; C - contor ; A - energie activå;

m = 3 (4) - numårul de faze al re¡elei trifazate

n = 2 (3) - numårul de sisteme active monofazate ale contorului

Måsurarea energiei active in circuitele trifazate fårå conductor neutru

¥n circuitele trifazate fårå conductor neutru se folosesc numai contoare cu douå sisteme active monofazate, care ac¡ioneazå fie separat asupra cate unui disc fixat pe acela¿i ax, fie asupra unui disc comun (mai rar).

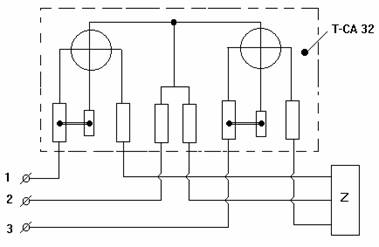

Fig.8.7. Montarea directå a contorului T-CA 32.

Montarea celor douå sisteme in circuit se face dupå metoda celor douå wattmetre (Fig.8.7) deci momentele cuplurilor active vor fi:

- pentru primul sistem activ:

- pentru al doilea sistem activ:

astfel incat cuplul activ total este :

(8.16)

Rezultå deci cå acest tip de contor, integrand puterea activå totalå P, va måsura energia activå din circuitul trifazat.

Måsurarea energiei active in circuite trifazate cu conductor neutru.

Måsurarea energiei active in circuitele trifazate cu conductor neutru se face prin intermediul contoarelor trifazate de energie activå cu trei sisteme active monofazate. Momentele cuplurilor active fiind:

- pentru primul sistem activ :

- pentru al doilea sistem activ :

- pentru al treilea sistem activ:

Rezultå cuplul activ total:

Schema de conectare este prezentatå in Fig.8.8.

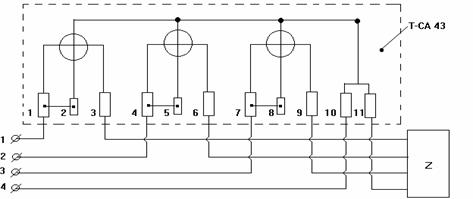

Fig.8.8. Contor trifazat CA 43.

Se construiesc frecvent contoare trifazate de energie activå :

pentru re¡ele fårå neutru:

T- CA 32 - contor trifazat pentru energie activå, claså 2

T-CA 32 P - contor trifazat pentru energie activå, claså 1

pentru re¡ele cu neutru:

T - CA 43 - contor trifazat pentru energie activå, claså 2

T - CA 43 P - contor trifazat pentru energie activå, claså 1

Caracteristicile tehnice ale acestor contoare sunt:

- tensiuni nominale : 3 x 100 V 3x 380 V

- curen¡i nominali la conectare directå : 5A; 10A; 15A; 20A; 30A; 40A; 50A

- curen¡i nominali la conectare indirectå: 5A; 1A

- suprasarcina :

- sensibilitatea :

- frecven¡a: 50Hz sau 60Hz
