CONVERTOR TENSIUNE - FRECVENTA CU ASTABIL SIMETRIC CU REACTIE CAPACITIVA INTRE EMITOARE

CONVERTOR TENSIUNE - FRECVENTA CU ASTABIL SIMETRIC CU REACTIE CAPACITIVA INTRE EMITOARE

Circuitul astabil simetric cu reactie capacitiva intre emitoare este reprezentat in

figura 1. Acest circuit simetric este de fapt un amplificator diferential cu tranzistoarele Q , Q si circuitele de decalare a nivelului Q , R , R si Q , R , R11. Asupra acestui circuit se inchide o bucla de reactie pozitiva prin conexiunile incrucisate colector-baza de la C la B si respectiv C la B si prin condensatorul C conectat intre E si E . Ultima conexiune este efectiva doar pentru variatii rapide ale tensiunii pe condensator si inexistenta pentru variatii lente [iC=C(dVcond)/dt)].Pe durata regimului tranzitoriu rapid reactia este pozitiva dupa cum se poate verifica urmarind transmiterea unei perturbatii negative aplicate la emitorul lui Q . Prin deschiderea acestui tranzistor se produce o variatie spre (-) in colectorul C si simultan o variatie spre (+) in colectorul C . Aceste variatii se transmit cu semnul (-) prin Q ,R ,R ,Q la emitorul lui Q intarind perturbatia initiala , si cu semnul (+) prin Q ,R ,R la baza lui Q1 determinind deschiderea mai rapida a lui Q

Ca la orice sistem cu reactie pozitiva pot exista doua stari stabile corespunzatoare

intrarii in limitari (de tensiune , de curent , saturare sau blocare a dispozitivelor active.

In acest circuit tensiunile minime la cele doua colectoare C , C sint fixate la V+-VZ4

VD prin D , D , D ,iar curentii de emitor prin generatoarele comandate de curent I , astfel incit tranzistoarele Q , Q (ca si Q , Q ) nu se satureaza .

Datorita cuplajului capacitiv intre E si E cele doua stari extreme nu sint stabile ci

metastabile circuitul avind proprietatea de a bascula intre cele doua stari prin deschiderea alternativa a celor doua tranzistoare Q , Q datorita variatiilor tesiunii pe condensatorul de cuplaj ca urmare a curentilor I.

In figura 1 se considera momentul imediat consecutiv unei perturbatii de tensiune

negativa (sagetile negre) la baza lui Q . Circuitul evolueaza pina la taierea lui Q si

deschiderea la curentul maxim posibil a lui Q

2.4. Ridicarea caracteristicii de transfer f-V

Se fac conexiunile 12-19 ; 20-14 ; si 9 cu 6 respectiv cu 8 sau 13.

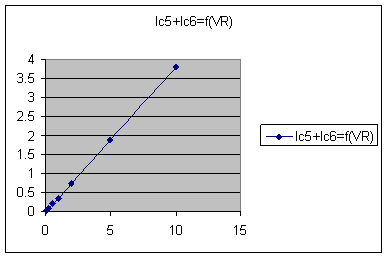

Se intocmeste tabelul 1

Ic5+Ic6(mA)

VR(v)

Se modifica tensiunea aplicata la intrarea convertorului VR masurata cu multimetrul la borna 16 si se masoara frecventa si semiperioada pe palierul pozitiv T/(+) sau     negativ T/2(-)la una din bornele 1 sau 4 conectate la O1 si prin aceasta la frecvent-metru -periodmetru intocmindu-se tabelul T.2.

Se completeaza prin calcul tabelul 3:

Primul garfic corespunde F1=f(VR) iar cel de-al doilea corespunde F2=f(VR)

F1(khz)

VR(v)

F2(khz

VR(v)
