PLATFORMA DE LABORATOR PENTRU
STUDIUL MULTIPLEXOARELOR DIGITALE
Multiplexor cu 8 canale ( 8/1 )
a) se alimenteaza platforma cu tensiunea de 12 Vcc la bornele + si - .
b) se alimenteaza multiplexorul cu ajutorul comutatorului
corespunzator al platformei, trecandu-l pe pozitia PO ( pornit ).
Toate LED-urile tastelor A,B,C si cel de la iesire vor lumina in culoare galbena ( 0 logic ). Daca unul sau mai multe LED-uri lumineaza in culoare rosie ( 1 logic ) se actioneaza asupra comutatoarelor corespunzatoare pentru a le aduce in 0 logic.

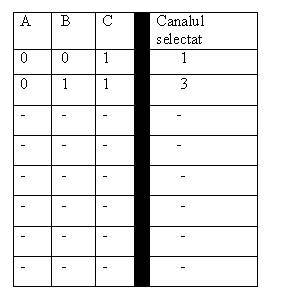

c) Profesorul da sarcina elevilor de introducere a codurilor BCD corespunzatoare canalului respectiv, intr-o ordine oarecare. Datele sunt introduse in schema dupa ce s-a deblocat canalul respectiv cu ajutorul comutatoarelor ABC, trecandu-le in tabelul de adevar de mai jos.
Elevul scrie una sau mai multe functii logice rezultate din tabelul de adevar, la cerinta profesorului si realizeaza schema logica cu ajutorul portilor logice rezultate sau numai cu un tip de poarta logica, la cererea profesorului.
d) Referatul de laborator trebuie sa contina:
a. tabelul de adevar
b. functiile logice
c. schemele logice
|
A |
B |
C |
D |
INH |
Canal selectat |
|
X |
X |
X |
X |
1 |
Nici unul |
|
0 |
0 |
0 |
0 |
0 |
0 |
|
1 |
0 |
0 |
0 |
0 |
1 |
|
0 |
1 |
0 |
0 |
0 |
2 |
|
1 |
1 |
0 |
0 |
0 |
3 |
|
0 |
0 |
1 |
0 |
0 |
4 |
|
1 |
0 |
1 |
0 |
0 |
5 |
|
0 |
1 |
1 |
0 |
0 |
6 |
|
1 |
1 |
1 |
0 |
0 |
7 |
|
0 |
0 |
0 |
1 |
0 |
8 |
|
1 |
0 |
0 |
1 |
0 |
9 |
|
0 |
1 |
0 |
1 |
0 |
10 |
|
1 |
1 |
0 |
1 |
0 |
11 |
|
0 |
0 |
1 |
1 |
0 |
12 |
|
1 |
0 |
1 |
1 |
0 |
13 |
|
0 |
1 |
1 |
1 |
0 |
14 |
|
1 |
1 |
1 |
1 |
0 |
15 |
Tabel de adevar

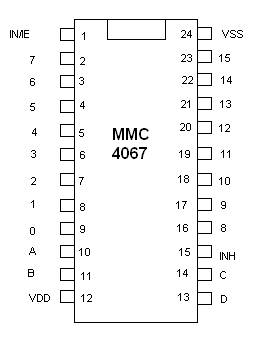

Semnificatia terminalelor

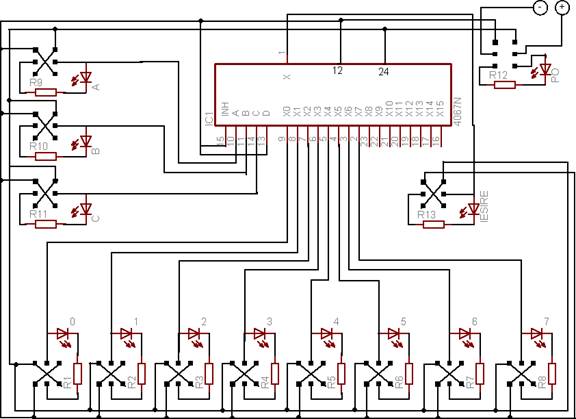

Schema electrica a multiplexorului
|
