Convertorul electropneumatic

Convertorul electropneumatic

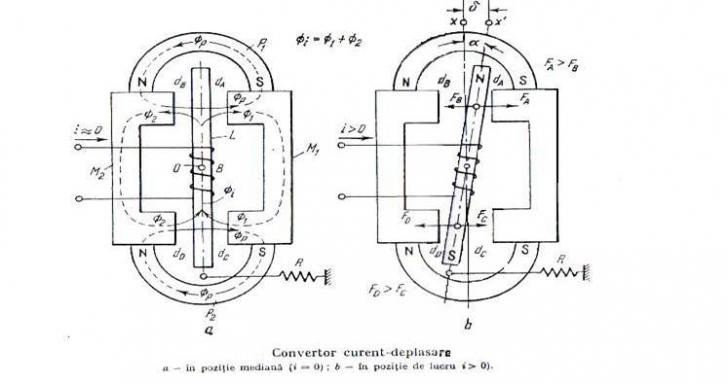

Electromagnetul polarizat:

Este format din doua miezuri identice si o lama care oscileaza in jurul puncului 0 al acestuia, toate sunt confectionate din material ferromagnetic, precum si din magneti permanenti de polarizare. Lama se gaseste in in interiorul unei bobine fixe ale carei spire sunt parcurse de un current unificat . Resortul fixat la partea inferioara a lamei este netensionat in pozitia lui mediana a acesteia.

Daca curentul este foarte mic ( aproximativ 0 ) aupra lamei mobile actioneaza numai campul de polarizare al magnetilor permanenti. Deoarece sinstemul se afla intr-o pozitie simetrica, dar fluxurile de polarizare sunt egale, magneti fiind identicei, fortele elctromagnetice sunt egale si sistemul ramane in aceasta pozitie mediana.

Daca curentul creste, avand de exemplu o anumita polaritate, lama devine un electromagnet cu o anumita polaritate.

Fluxul magnetic i produs de curentul i se va ramifica prin miezurile M1 si M2 sub forma unor fluxuri componente si care in intrefierurile d_A si d_D se vor insuma

_p , respective _p ), iar in intrefierurile d_B si d_C se vor scadea

_p , respective _p

In consecinta lama L se va roti in sensul acelor de ceasornic sub influenta fortelor

F_A - F_B     (F_A > F_B) si F_D - F_C , care sunt functie de fluxurile magnetice aferente. Exprimat intr-un mod mai simplu, se poate spune ca electromagnetul capatand polaritatea din figura b

( N sus si S jos ) se va roti in sensul aratat mai inainte. Se tine seama de faptul ca polii de nume contrare se atrag ( N cu S ) ,iar cele cu acelasi nume se resping ( N cu N si S cu S ).

Momentul active al fortelor este echilibrat de momentul rezistent creat de resortul antagonist R , astfel ca lama L ocupa o pozitie bine definite, concretizata sub forma unui unghi x sau , ceea ce este acelasi lucru, sub forma unei deplasari al unui punct de pe lama L din x in x' ( fig. b ) , unghiul sau deplasarea fiind proportionale cu curentul i.

Deoarece cuplul active ce roteste lama L creste odata cu cresterea fluxurilor si

( F_A si F_D cresc, iar F_B si F_C scad ) , deci a fluxului total _i , care practice este propotional cu curentul i , rezulta ca sistemul descries converteste curentul i intr-o deplasare.
