DETERMINAREA SARCINII SPECIFICE A ELECTRONULUI DIN "LEGEA 3/2" A DIODEI
Lucrarea are ca scop detrerminarea raportului dintre sarcina electrica si masa unui electron, raport numit sarcina specifica a electronului folosind caracteristica curent-tensiune a unei diode cu vid.
In urma calculelor se obtine urmatoarea relatie de proportionalitate intre intensitatea curentului anodic Ia si tensiunea anodica Ua:
(1)
unde coeficientul de proportionalitate k, numit perveanta depinde atat de forma si de dimensiunile electrozilor cat si de masa si sarcina electronului.
Relatia (1) care stabileste ca intensitatea curentului anodic este proportionala cu tensiunea anodica la puterea 3/2 se numeste "legea3/2" sau legea lui Langmuir.
Pentru o dioda cu electrozi coaxiali relatia (1) devine:
(2)
unde este sarcina specifica a electronului, l este lungimea catodului, r este raza anodului, iar un coeficient care depinde de raportul dintre raza anodului si raza catodului.
Reprezentand grafic variatia curentului anodic, Ia, in functie de puterea 3/2 a tensiunii anodice, Ua3/2 , se obtine o dreapta a carei panta este factorul k:
(3)
Determinarea experimentala a factorului k permite calculul sarcinii specifice a electronului :
(4)

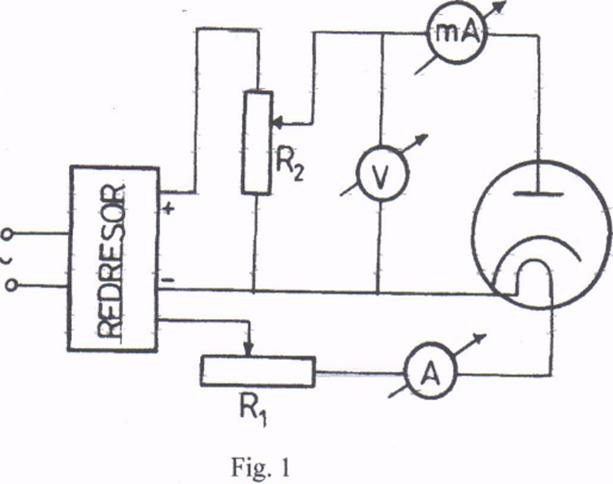

Descrierea instalatiei experimentale
220V
Obtinerea si prelucrarea datelor experimentale
Ua(V) |
Ua3/2(V3/2) |
Ia(mA) |
||
If1=230(mA) |
If2=240(mA) |
If3=250(mA) |
||
| ||||
Ua3/2(V3/2)
Ua3/2(V3/2)
Ua3/2(V3/2)

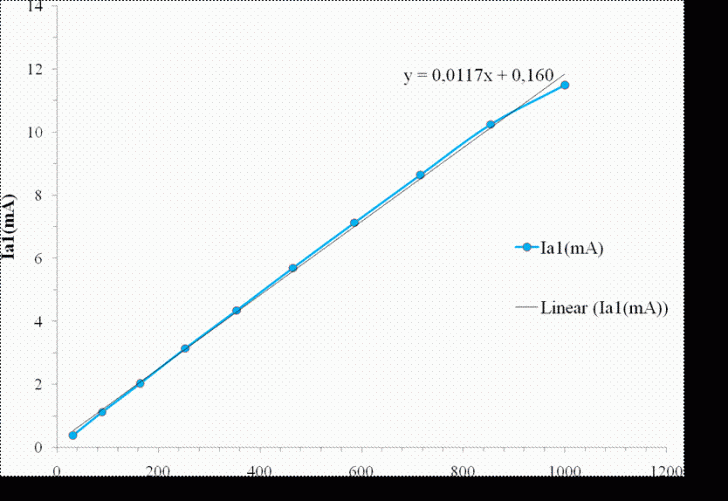

k1=tgα1=1,17

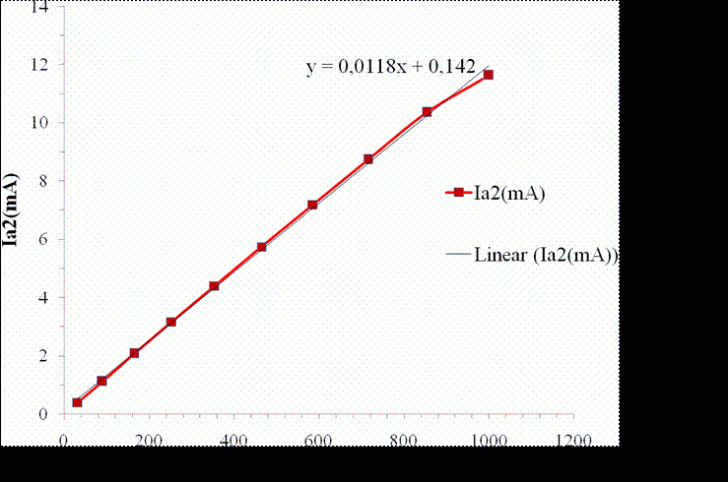

k2=tgα2=1

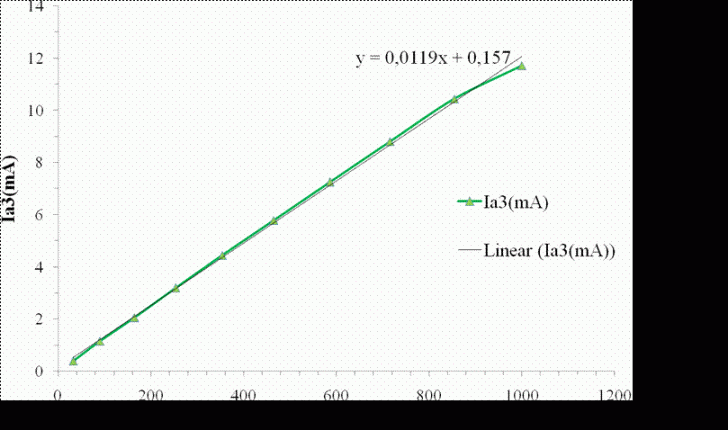

k3=tgα3=1
