Dioda Zenner

Dioda Zenner

O dioda zenner din punct de vedere constructiv se poate obtine dintr-o structura de dioda daca jonctiunea pn va fi mult impurificat.

Simbolul:

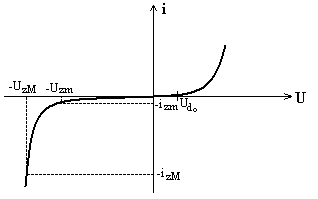

Caracteristica volt-amperica a diodei zenner se poate ridica punct cu punct sau automat dupa preferinta. Pentru acesta vom folosi montajele de la doida semiconductoare, la care in locul diodei vom plasa dioda zenner.

La polarizare directa dioda zenner se comporta ca si o dioda obisnuita. La polarizare inversa daca valoarea caderii de tensiune atinge valoarea apare fenomenul de multiplicare de sarcina, un fenomen de strapungere reversibila. In cadrul acestui fenomen, curentul ce trece prin dioda zenner creste cu una respectiv doua ordine de marimi pana cand valoarea caderii de tensiune pe dioda zenner variaza doar cu 0,2-0,3 volti.

Din acest motiv dioda zenner poate fi utilizat la stabilirea tensiunii. Portiunea utila din caracteristica volt-amperica a diodei zenner se gaseste in cadranul 3. Rezulta pentru functionare normala dioda zenner trebuie sa fie invers polarizat.

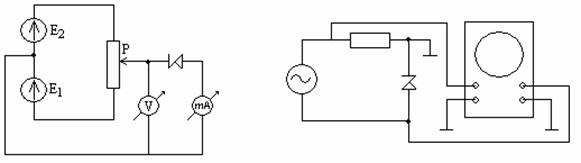

Curentul maxim prin dioda zenner ne e voie de depasit, deoare in acest caz prin efecte calorice vor apare noi sarcini electrice care prin avalansa pot duce la distrugerea diodei zenner. Caracteristica volt-amperica a diodei zenner se poate ridica automat folosind osciloscopul catodic. Schema utilizata este identica cu schema utilizata pentru ridicarea caracteristicii diodei, doar in locul diodei este plasat dioda zenner. Se realizeaza diode zenner de 2,2V pana la 220V. Pentru stabilizarea tensiunilor mai mici pot fi utilizate diode direct polarizate de Ge (germaniu) si Si (siliciu).

Indicativele diodei zenner sunt:

Diodele zenner sunt utilizate pentru realizarea stabilizatoarelor de tensiune.

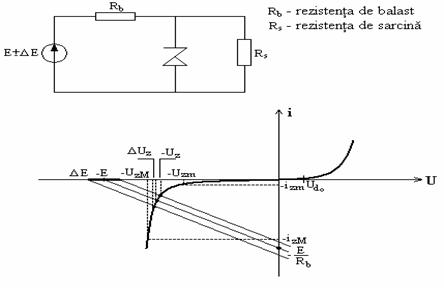

Schema electrica a unui stabilizator de tensiune realizat cu o dioda zenner arata astfel:
