MX-IX 16
MX-IX 16 trebuie conectat la centrala Matrix cum se arata mai jos
NC= normal inchis
C= comun
NO=normal deschis
ROX8R este o caracteristica suplimentara a centralei Matrix, care da posibilitatea utilizarii tuturor celor 12 iesiri programabile. (sirene de interior, detectori de fum pot fi conectate la aceasta extensie cu iesiri programabile). Vezi restrictiile de cablare de la cap. 4
Nota : Cind se conecteaza nu uitati sa scanati aparatele de pe bus prin tastarea codului 754.
ROX8T este o caracteristica suplimentara a centralei Matrix, care da posibilitatea utilizarii tuturor celor 12 iesiri programabile. (sirene de interior, detectori de fum pot fi conectate la aceasta extensie cu iesiri programabile). Vezi restrictiile de cablare de la cap. 4
Nota : Cind se conecteaza nu uitati sa scanati aparatele de pe bus prin tastarea codului 754.
Capitolul 12.5 Conectarea tastaturilor si cititoarelor de proximitate
12.4.1 Conectarea unei singure tastaturi

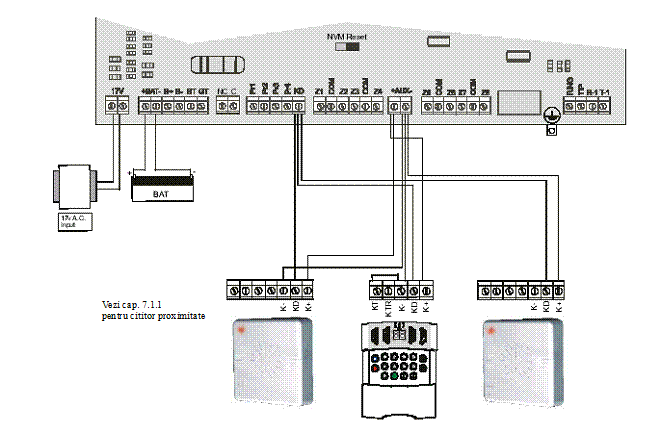

12.4.2 Conectarea mai multor tastaturi
Legarea tastaturilor in configuratie stea
Fiecare din cele 4 tastaturi se conecteaza ca in desen.

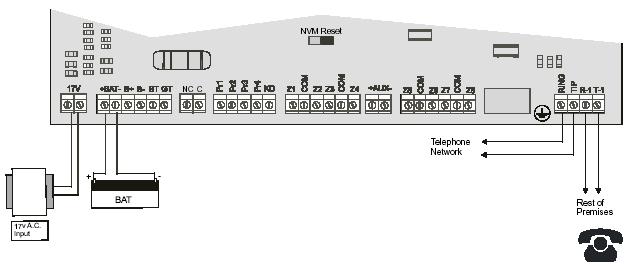

Capitolul 12.6 Conectarea comunicatorului digital
Capitolul 12.7 Cablarea zonelor

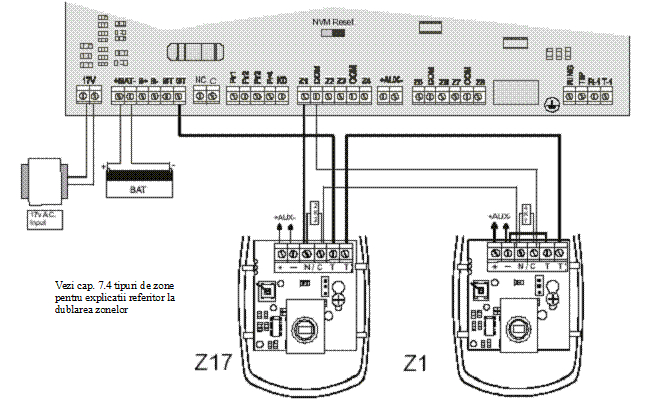

12.7.1 Dublare de zona

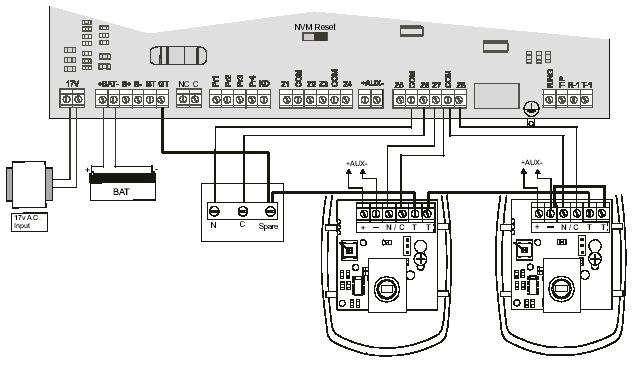

12.7.2 DEOL

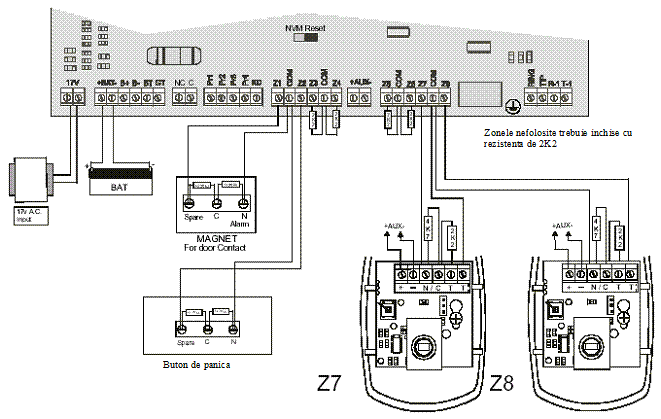

12.7.3 Zone normal inchis
Capitolul 12.8 Conectarea iesirilor programabile

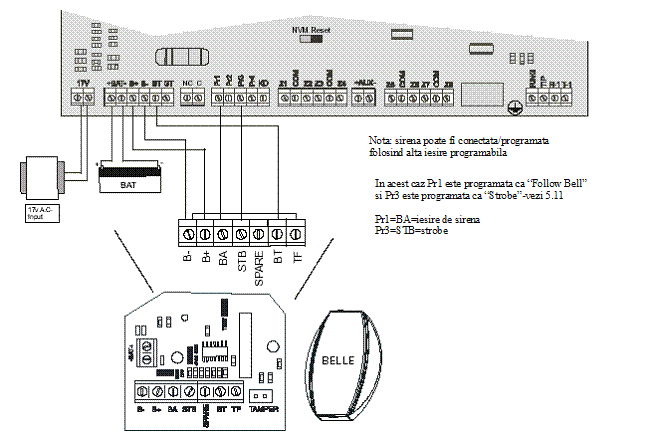

12.8.1 Conectarea sirenei Bell

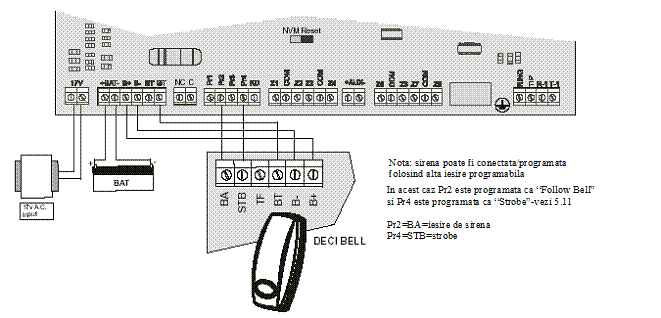

12.8.2 Conectarea sirenei Decibell

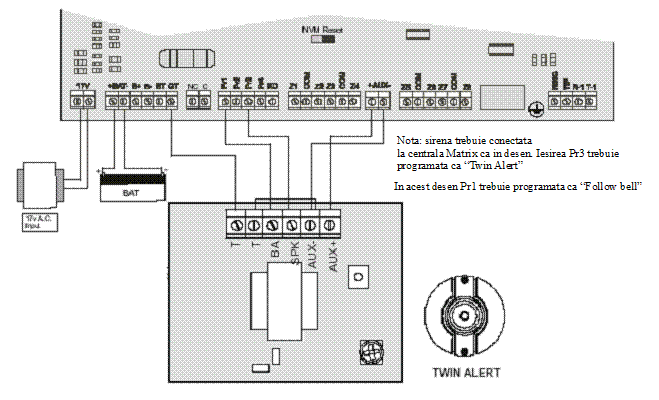

12.8.3 Conectarea sirenei Twin Alert

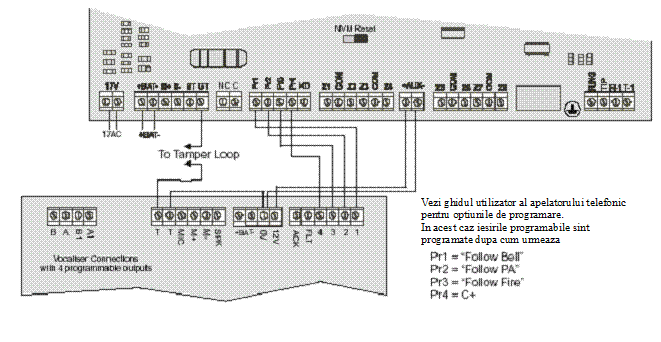

12.8.4 Conectarea apelatorului telefonic

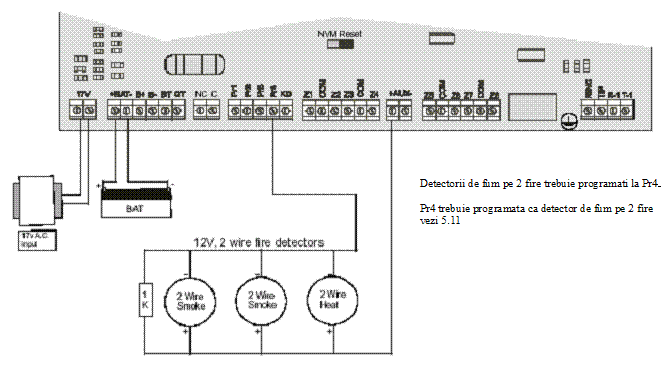

12.8.5 Conectarea detectorilor de fum pe doua fire, la Matrix

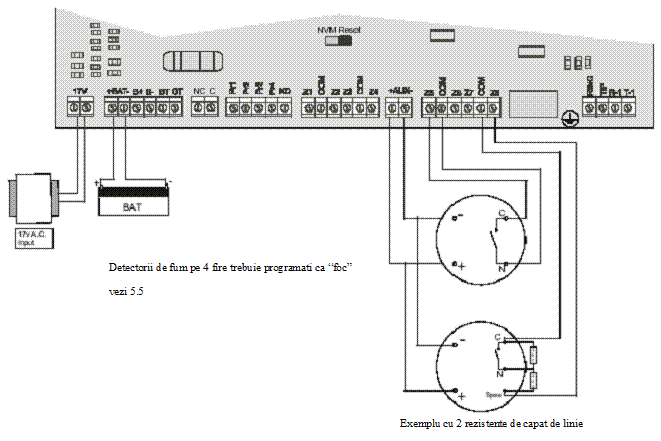

12.8.6 Conectarea detectorilor de fum pe 4 fire

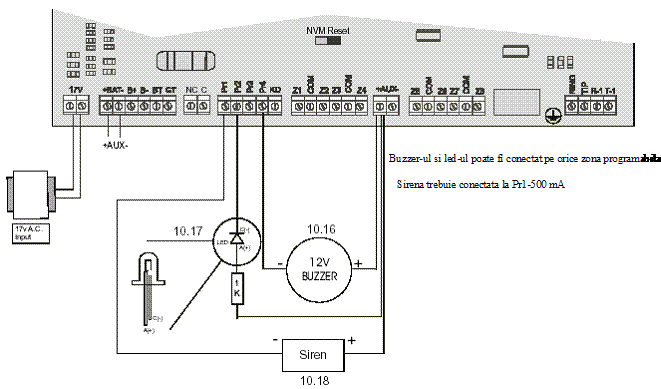

12.8.7 Conectarea la Matrix a buzzer-ului, LED si orice alta sirena
Capitolul 12.9 Partitionarea
12.9.1 Exemplul 1

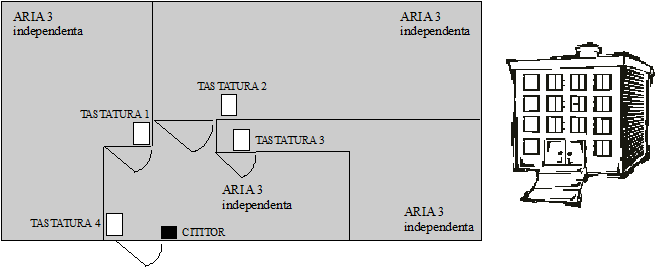

Urmatorul exemplu reprezinta un birou cu 3 departamente independente si o receptie comuna.
Aria 1=Partitia 1=independenta
Cod 1,2,3,4 -utilizator cu acces limitat-cu acces operativ numai in partitia 1
Cod 13- MASTER-cu acces operativ in toate partitiile 1,2,3,4.
Tastatura 1- alocata numai acestei partitii
Cod 5,6,7,8- utilizator cu acces limitat-cu acces operativ numai in partitia 2
Cod 13- MASTER-cu acces operativ in toate partitiile 1,2,3,4.
Tastatura 2- alocata numai acestei partitii
Cod 9,10,11,12- utilizator cu acces limitat-cu acces operativ numai in partitia 3
Cod 13- MASTER-cu acces operativ in toate partitiile 1,2,3,4.
Tastatura 3- alocata numai acestei partitii
Cod 13- MASTER-cu acces operativ in toate partitiile 1,2,3,4.
Cod 14-patrulare-operativ numai in partitia 4
Cod 15-cod DURESS -operativ in partitiile 1,2,3,4 si dat tuturor utilizatorilor
Cod 16-armare/dezarmare-operativ numai in partitia 4 si dat tuturor conducatorilor pentru armarea/dezarmarea receptiei.
Tastatura 4- alocata partitiilor 1,2,3,4-oricine poate arma/dezarma folosind aceasta tastatura.
Cititor de proximitate-alocat partitiilor 1,2,3,4-
Orice departament poate fi armat/dezarmat cu acest cititor
In acest exemplu cind un utilizator din departamentul 1 vine la serviciu trebuie sa dezarmeze receptia cu cod 16, apoi cu cod 1,2,3 sau 4 utilizatorul va dezarma departamentul 1.
12.9.2 Exemplul 2
Exemplul urmator reprezinta 3 niveluri independente cu 1 arie comuna
Cod 2,3,4 -utilizator cu acces limitat-cu acces operativ numai in partitia 1
Cod 1- MASTER-cu acces operativ in toate partitiile 1
Cod 16-ingrijitoare- cu acces operativ numai in partitia 1
Tastatura 1- alocata numai acestei partitii
Cod 6- utilizator cu acces limitat-cu acces operativ numai in partitia 2
Cod 5- MASTER-cu acces operativ in toate partitia 2
Cod 7- utilizator cu acces limitat-cu acces operativ numai in partitia 2
Cod 8- utilizator cu acces limitat-cu acces operativ numai in partitia 2
Tastatura 2- alocata numai acestei partitii
Cod 10,11,12- utilizator cu acces limitat-cu acces operativ numai in partitia 3
Cod 9- MASTER-cu acces operativ in toate partitia 3
Tastatura 3- alocata numai acestei partitii
Aria 4=partitia 4=partitie comuna
Cod 1- MASTER-cu acces operativ in toate partitiile 1
Cod 2,3,4 -utilizator cu acces limitat-cu acces operativ numai in partitia 1
Cod 5- MASTER-cu acces operativ in toate partitia 2
Cod 9- MASTER-cu acces operativ in toate partitia 3
Cod 16-femeie servici-numai partitia 1
Cod 6,7,8-utilizator cu acces limitat-numai partitia 2
Cod 10,11,12-utilizator cu acces limitat-numai partitia 3
Cod 13-cod duress limitat-numai partitia1, 2,3,5
Cod 14- femeie servici-numai partitia 4
Cod 15- femeie servici-numai partitia 4
Tastatura 4-alocata tuturor partitiilor-orice nivel poate fi armat/dezarmat utilizind aceasta tastatura
Cititorul de proximitate-Alocat tuturor partitiilor-orice nivel poate fi armat/dezarmat utilizind acest cititor.
Cind nivelurile 1, 2, 3 sint armate aria comuna se va arma automat.
Capitolul 13 : Ghid de programare rapid
|
|
= OPTIUNI 1 |
|||
|
|
= OPTIUNI 2 |
|||
|
|
= TIPURI DE ZONE |
|||
|
|
2 |
5 |
1 |
= CONFIGURAREA ZONELOR |
|
|
= PROGRAMAREA ETICHETELOR DE ZONE DE LA TASTATURA LCD |
|||
|
|
= ALOCAREA CODURILOR LA PARTITII |
|||
|
|
= ATRIBUTELE CODURILOR |
|||
|
|
= NUMAR MAXIM DE UTILIZARI AL CODURILOR |
|||
|
|
= ALOCAREA TASTATURILOR LA PARTITIE |
|||
|
|
= MODUL PRIVAT |
|||
|
|
= ALOCAREA TASTATURILOR LCD LA PARTITII |
|||
|
|
= MODUL PRIVAT/PUBLIC LA TASTATURILE LCD |
|||
|
|
= SCHIMBAREA TEXTELOR DE MESAJE LA TASTATURA LCD |
|||
|
|
|
= ALOCAREA NUMARULUI DE ETICHETA LA MESAJELE AFISATE IN MODUL DEZARMAT |
||
|
|
= ALOCAREA NUMARULUI DE ETICHETA LA MESAJELE AFISATE IN MODUL ARMAT |
|||
|
|
= REGLAREA CONTRASTULUI LA TASTATURA LCD |
|||
|
|
= ALOCAREA CITITORULUI DE PROXIMITATE |
|||
|
|
= CITITORUL DE PROXIMITATE IN MODUL PUBLIC/PRIVAT |
|||
|
|
= SCHIMBAREA LIMBII LA TASTATURA LCD |
|||
|
|
= ALOCAREA SISTEMULUI DE AVERTIZARI DE DEFECTE LA PARTITII |
|||
|
|
= ALOCAREA SISTEMULUI DE AVERTIZARI DE TAMPER LA PARTITII |
|||
|
|
= OPTIUNEA 1 PENTRU PARTITII |
|||
|
|
= OPTIUNEA 2 PENTRU PARTITII |
|||
|
|
= TIPURI DE EXIT IN MOD ARMARE A |
|||
|
|
= TIPURI DE EXIT IN MOD ARMARE B |
|||
|
|
= TIPURI DE EXIT IN MOD ARMARE C |
|||
|
|
= TIPURI DE EXIT IN MOD ARMARE D |
|||
|
|
4 |
5 |
4 |
= ALOCAREA HOME SI AWAY |
|
|
= DEPENDENTA PARTITIILOR |
|||
|
|
= MOD ARMARE PENTRU CHEIE |
|||
|
|
= NUMAR DE RE-ARMARI |
|||
|
|
= TIMP DE SIRENA |
|||
|
|
= INTIRZIERE LA SIRENA |
|||
|
|
= TIMP DE INTRARE |
|||
|
|
= TIMP DE IESIRE |
|||
|
|
= TIMP DE IESIRE FINAL |
|||
|
|
5 |
0 |
5 |
= TIMP ARMARE IN FIECARE ZI |
|
|
= AUTO ARMARE LA INACTIVITATE |
|||
|
|
= INTIRZIERE LA RAPORTAREA DEFECTULUI DE RETEA DE ALIMENTARE |
|||
|
|
|
= INTIRZIERE LA RAPORTAREA DEFECTULUI DE LINIE TELEFONICA |
||
|
|
5 |
0 |
9 |
= SECUNDE IN ULTIMUL MINUT AL ZILEI |
|
|
= POLARITATEA LA PGM |
|||
|
|
= ZONE DE URMARIT IN PARTITIE |
|||
|
|
6 |
0 |
0 |
= PROGRAMAREA NUMARARII CODURILOR |
|
|
= PROGRAMAREA CODULUI DE INCARCARE/DESCARCARECU PC |
|||
|
|
= OPTIUNI DE LINIE TELEFONICA |
|||
|
|
= TIMP DE TESTARE APPEL |
|||
|
|
= TESTARE INTERVAL DE APPEL |
|||
|
|
= ALOCAREA TELEFONULUI NR.1 |
|||
|
|
= ALOCAREA TELEFONULUI NR.2 |
|||
|
|
= ALOCAREA TELEFONULUI NR.3 |
|||
|
|
= TEST SECVENTA DE APPEL |
|||
|
|
6 |
5 |
0 |
= PROGRAMAREA NUMERELOR DE TELEFON |
|
|
= OPTIUNI ALE MODULUI DE DEZARMARE |
|||
|
|
= OPTIUNI DE ARMARE TIP A |
|||
|
|
= OPTIUNI DE ARMARE TIP B |
|||
|
|
= OPTIUNI DE ARMARE TIP C |
|||
|
|
= OPTIUNI DE ARMARE TIP D |
|||
|
|
= OPTIUNI DE EVENIMENTE REFACUTE |
|||
|
|
= ALOCAREA NUMERELOR DE TELEFON LA TIPURI DE ALARME |
|||
|
|
7 |
5 |
0 |
= STERGEREA MEMORIEI DE EVENIMENTE |
|
|
5 |
1 |
= RESETAREA GENERALA CU COD INSTALATOR |
|
|
|
5 |
2 |
= TEST IESIRI |
|
|
|
= TEST LA MISCARE |
|||
|
|
5 |
4 |
= VERIFICAREA APARATELOR DIN BUS |
|
|
|
= INCARCAREA/DESCARCAREA LOCALA |
|
