FUNCTIONAREA IN CONDITII DE PLOAIE A PARATRASNETELOR

CU ISPOZITIV DE AMORSARE

Rationamentul care a condus la dezvoltarea paratrasnetelor cu dispozitiv de amorsare (PDA) este simplu: daca un dispozitiv este capabil sa genereze un traseu ascendent in avans, cu un timp DT, care parcurge o distanta DL = V x DT pentru a intalni traseul descendent al trasnetului, el va capta trasnetul la o distanta mai mare de varf, raza sa de protectie fiind deci marita. Paratrasnetele neconventionale sunt numite active sau paratrasnete cu dispozitiv de amorsare (PDA). Apelativul PDA regrupeaza produsele al caror principiu de functionare si ale caror solutii tehnice sunt foarte diferite. Utilizatorii de PDA nu au informatii suficiente pentru a aprecia eficacitatea diferitelor modele.

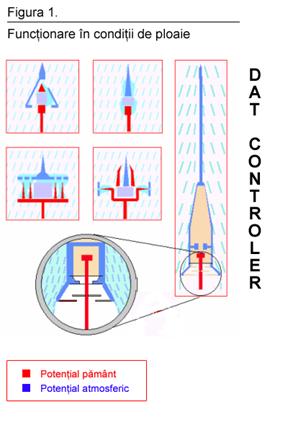

Este foarte important sa se deosebeasca deoarece tehnologiile utilizate sunt diferite si aceasta inseamna comportamente si eficacitati diferite. Exista patru tipuri de PDA: radioactiv, cu declansare electronica, piezo-electric, cu profil special. Spatiul nu ne permite sa intram in detaliu privind functionarea celor patru tipuri de PDA, totusi in figura 1 voi incerca sa ilustrez cat se poate de clar un dezavantaj major care in conditii de ploaie, grindina, transforma practic un produs de inalta tehnologie intr-o simpla tija, lasand cladirea neprotejata impotriva trasnetului. Caracteristica comuna diferitelor tipuri de paratrasnete cu dispozitiv de amorsare, consta in faptul ca toate dispun de doua armaturi, una conectata la pamant si cealalta la potentialul atmosferic care trebuie sa ramana perfect izolate electric pentru a produce, dupa caz, ionizare, efect corona, descarcari intermitente si impulsuri de inalta tensiune. In anumite cazuri, existenta ploii, a ninsorii, a ghetii, contaminarea atmosferica, sau alti factori din mediul ambiant, pun in contact electric cele doua armaturi, anuland actiunea dispozitivului de amorsare si transformand un produs de inalta tehnologie intr o simpla tija. In figura 1 se observa patru tipuri de paratrasnete care nu pot asigura izolarea electrica a armaturilor fata de apa de ploaie, in contrast cu paratrasnetul DAT CONTROLER, un produs de inalta tehnologie fabricat de firma spaniola APLICACIONES TECNOLOGICAS SA care foloseste un design si o tehnologie patentata NOREIN), eliminand acest dezavantaj si asigurand functionarea in conditii de ploaie. Sistemul NOREIN garanteaza o izolare mai mare de 95%, ceea ce alte paratrasnete nu pot sa ofere.

Testele efectuate in laboratoarele de inalta tensiune (EDF Electricite de France, Laboratoarele din Les Renardieres, SEDIVER-Laboratorul de Inalta Tensiune de la Bazet Franta, BET-Laboratorul de Inalta Tensiune din Blizschutz & EMV Technologiezentrum Germania, LCOE-Laboratorul Centralei Oficiale de Electrotehnica, Facultatea de Fizica a Universitatii din Valencia, dovedesc urmatoarele:

timp de avans de amorsare certificat in functie de modelul de DAT CONTROLER (de mentionat aici ca la calculul razei de protectie se ia in considerare un factor de siguranta dublu)

continuitatea de functionare dupa aplicarea succesiva a 20 de descarcari mai mari de 100 kA. Paratrasnetul a fost verificat inainte si dupa teste, atat partea externa cat si dispozitivul intern. Nici una din cele doua parti nu a suferit nici o defectiune),

functionarea in conditii de ploaie, caracteristica esentiala pentru ca sa nu se produca scurt-circuit la contactul cu apa de ploaie care ar face dispozitivul inutilizabil si ar transforma un paratrasnet de inalta tehnologie intr-o simpla tija care nu ofera nici o garantie. In ce priveste izolarea in conditii de ploaie, indiferent de ceea ce au reusit sau nu concurentii nostri, putem prezenta certificatul ITE care o atesta, dupa incercarile realizate

conformitate cu normele UNE 21 186 , NFC 17-102 si I20

Paratrasnetul DAT CONTROLER dispune de agrementul tehnic nr. 001-05/302-2001, elaborat de INCERC Bucuresti si acordul Comisiei de Agrement Tehnic in Constructii nr. 110165/29.11.2001, si este distribuit de SC PROELECTRIC SRL. Informatii suplimentare la www.paratrasnete-pda.ro ,tell.0265 264223.
