Functionarea magistralei infinite

Functionarea magistralei infinite

Cea mai simpla analiza a convertorului de 6 pulsatii presupune, ca in Fig. 1, o inductanta de linie de curent contnuu infinit de mare (Ld) si de un curent de linie de curent continuu (Id) a carei forma de unda este aplatizata, de amplitudine Id si este lipsita de alternante (bucle).

In plus, pentru ca sursa de alimentare are o inductivitate infinita, inductanta sursei nu are influienta in limitarea cresterii si descresterii curentului de linie in curent alternativ, iac, in momentul comutarii tiristorilor. Ca rezultat, iac are o forma de unda cuprinzand blocuri rectangulare de amplitudine Id , cum arata Fig. 1. Seriile Fourier ale acestei forme sunt date de:

(1)

unde frecventa alimentarii.Din aceasta ecuatie se vede ca armonicile lui iac sunt mai intai de ordin n#6k 1, unde k este un integrator, si    fiecare are o amplitudine de

(2)

In conditia in care aceste considerente sunt reale pentru aplicatia particulara considerata, convertorul poate fi privit ca o sursa de curent de iesire care este conectata in lungul retelei de curent alternativ, ca in Fig. 2. Armonicile sistemului pot fi atunci calculate in termeni de si de impedantele sistemului.

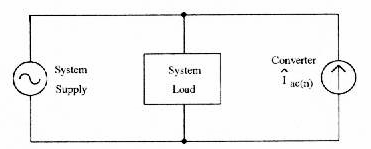

Figura 2. Convertorul ca sursa de curent
