Linii cu sarcina uniform distribuita

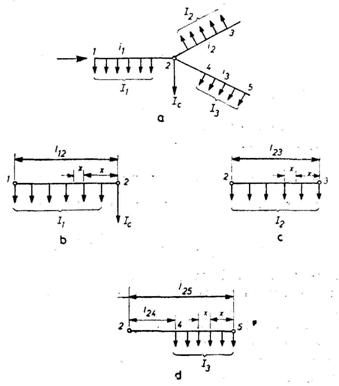

Linii cu sarcina uniform distribuita care modeleaza pentru calculele de regim retelele electrice de distributie cu tensiuni pana la 1 000 V. Se considera o portiune de retea, care are sarcinile dispuse la distante aproximativ egale una de alta. Toate aceste sarcini pot fi inlocuite cu o sarcina continua, uniform distribuita in lungul liniei. In schema retelei prezentata in figura, pe care se va exemplifica modul de calcul al pierderilor intr-o astfel de retea, analiza se va face considerand succesiv fiecare ramura a retelei. Consumul tehnologic de putere intr-un conductor cu o sarcina uniforma pe unitatea de lungime si impedanta z₀₂₃ (fig.c) va fi :

Pentru o retea trifazata, cu sarcina echilibrata pe faza ΔS = Z₂₃ I₂ ².

In ramura 2-5 (fig.d) sarcina este uniform distribuita numai pe un tronson. Ramura poate fi considerata ca fiind constituita din doua tronsoane : l₂₅ - l₂₄ cu sarcina uniform distribuita si tronsonul l₂₄ cu o sarcina I₃ concentrata, aplicata la capat. Consumul tehnologic pentru aceasta ramura va fi

Prin ramura 1-2 (fig. b) trece curentul uniform distribuit I_t, iar la capatul 2 se aplica sarcina concentrata I_c egala cu suma curentilor uniform distribuiti in ramurile 2 - 3 si I_c1= I₂ + I₃ . Pierderile de putere pe tronsonul 1- 2 vor fi:

in care : curentul echivalent
