REGULI DE PROTECTIE IMPOTRIVA ELECTROCUTARII

1 Protectia impotriva socurilor electrice

Conditii generale

In instalatiile electrice trebuie sa se aplice masuri pentru protectia utilizatorilor, impotriva socurilor electrice datorate atingerii directe sau indirecte.

Masurile de protectie se aleg avandu-se in vedere particularitatile lor, posibilitatile de aplicare in functie de influentele externe si tipul instalatiei, echipamentului, aparatului etc. In toate situatiile in care se pot aplica mai multe masuri de protectie, solutia se va alege pe criterii tehnico-economice la aceeasi eficienta.

Instalatiile electrice la consumator trebuie astfel realizate incat sa nu afecteze siguranta utilizatorilor si a bunurilor.

Instalatiile electrice trebuie realizate astfel incat sa se evite riscul de aprindere a unor materiale combustibile datorita temperaturilor ridicate sau a arcurilor electrice, iar utilizatorii sa nu fie in pericol de a suferi arsuri.

Dispunerea materialelor si echipamentelor electrice trebuie astfel realizata incat sa asigure spatiul necesar in vederea executarii instalatiilor electrice si efectuarea ulterioara a lucrarilor de verificari, inlocuiri, intretinere si reparatii.

Masurile de protectie diferite aplicate in aceeasi instalatie nu trebuie sa se influenteze sau sa se anuleze reciproc, respectandu-se si prevederile din NSSMUEE 111 - NORME SPECIFICE DE SECURITATE A MUNCII LA UTILIZAREA ENERGIEI ELECTRICE IN MEDII NORMALE. Masurile de protectie pot fi realizate fie prin insasi constructia materialului sau a echipamentului utilizat, fie prin aplicarea unei masuri de protectie la executarea instalatiei, fie printr-o combinare a acestora.

Toate materialele si echipamentele electrice trebuie sa corespunda standardelor si reglementarilor in vigoare si sa fie instalate si utilizate in conditiile prevazute de acestea.

Materialele si echipamentele electrice se aleg tinandu-se seama de tensiune, curent si frecventa.

Trebuie evitata amplasarea instalatiilor electrice pe trasee comune cu acelea ale altor instalatii sau utilaje care ar putea sa le pericliteze in functionare normala sau in caz de avarie.

Masurile de protectie trebuie alese si aplicate astfel incat sa fie asigurate si durabile in timp.

2 Protectia conductoarelor si cablurilor electrice impotriva supracurentilor

Conductoarele active ale circuitelor electrice trebuie protejate impotriva supracurentilor datorati suprasarcinilor sau scurcircuitelor.

a) Protectia impotriva suprasarcinilor. Un circuit electric trebuie sa fie protejat prin dispozitive care sa intrerupa curentul in circuit daca unul sau mai multe dintre conductoarele sale sunt parcurse de un curent ce depaseste valoarea curentului maxim admisibil si care, in cazul unei durate prea lungi, ar putea produce deteriorarea izolatiei conductoarelor.

b) Protectia impotriva scurcircuitelor. Un circuit trebuie sa fie protejat prin dispozitive care sa intrerupa curentul in acest circuit daca unul sau mai multe dintre conductoarele lui sunt parcurse de un curent de scurtcircuit. Intreruperea trebuie sa se produca intr-un timp destul de scurt pentru a fi evitata deteriorarea conductoarelor.

2. 1 Protectia la suprasarcina

Dispozitivele de protectie la suprasarcina trebuie sa intrerupa orice curent de suprasarcina in conductoarele circuitului inainte ca acest curent sa poata provoca o incalzire care ar deteriora izolatia, legaturile electrice sau buna functionare a receptoare-lor.

Caracteristica de functionare a unui dispozitiv pentru protectia unei distributii impotriva suprasarcinilor si caracteristicile de functionare a distributiei respective trebuie sa fie coordonate astfel incat sa fie indeplinite conditiile exprimate prin relatiile urmatoare

I_C ≤ I_N ≤ I_adm

I₂ ≤ 1 I_adm

in care:

I_C - curentul de calcul al distributiei (circuitului), in A;

I_N - curentul nominal al dispozitivului de protectie (pentru dispozitive de protectie reglabile, I_N este curentul de reglaj ales), in A;

I_adm - curentul admisibil in conductorul distributiei.

I₂ - curentul care asigura efectiv declansarea dispozitivelor de protectie (I_declansare) in conditiile stabilite in normele sau in prospectele pentru aparate (cel mai mare curent de incercare - curent conventional), in A.

In cazurile in care suprasarcinile sunt de lunga durata si valorile curentilor de suprasarcina sunt superioare valorii curentului conventional al dispozitivului de protectie, este asigurata protectia completa.

Dispozitivul de protectie la suprasarcina trebuie sa fie instalat la inceputul fiecarui circuit precum si in toate punctele unei distributii in care valoarea curentului maxim admisibil in conductoare se reduce (de ex. datorita micsorarii sectiunii conductorului, schimbarii modului de pozare, schimbarii izolatiei conductorului, modificarii numarului de conductoare din tub sau din cablu, etc.) si dispozitivul de protectie din amonte nu poate asigura aceasta protectie. Punctele in care se modifica caracteristicile distributiei electrice sunt de exemplu situate la plecarile circuitelor sau coloanelor din tablouri de distributie, la ramificatiile spre receptoare individuale etc.

Dispozitivul care protejeaza impotriva suprasarcinilor o distributie (circuitul) poate fi deplasat pe traseul acestei distributii daca conductoarele sau cablurile de pe portiunea de traseu din amonte de dispozitiv pana la punctul de modificare a valorii curentului maxim admisibil in acesta, nu au ramificatii sau prize de curent si indeplinesc simultan urmatoarele conditii:

a) lungimea sa nu fie mai mare de 3 m;

b) sa fie realizata astfel incat sa se reduca la minimum riscul de scurtcircuit (de ex. prin executarea ei cu o protectie marita la influente externe);

c) sa nu fie amplasata in apropierea materialelor combustibile.

In schema IT nu se aplica posibilitatile de deplasare a aparatului de protectie si respectiv de a nu se prevedea protectie la suprasarcina.

Este obligatorie protectia la suprasarcini pentru instalatii din incaperi din categoriile de pericol de incendiu BE 3a (A), BE 3b (B), BE 2 (C) si in incaperi cu mediu din clasa AE 5 (PC).

2. 2 Protectia impotriva curentilor de scurtcircuit

Dispozitivele pentru protectia impotriva curentilor de scurtcircuit pentru conductoare si cabluri electrice, trebuie sa intrerupa orice curent de scurtcircuit in acestea, inainte ca acesti curenti sa produca supraincalziri periculoase pentru izolatia conductoarelor, pentru legaturile lor electrice precum si pentru ceea ce se gaseste in vecinatatea distributiilor respective, inclusiv echipamentele aflate pe circuit.

Curentii de scurtcircuit prezumati trebuie sa fie determinati pentru punctele din instalatia electrica in care se considera ca este necesar. Determinarea acestor curenti se va face prin calcul, conform PE 134-2.

Dispozitivul de protectie impotriva curentilor de scurtcircuit trebuie sa indeplineasca urmatoarele doua conditii:

a) Capacitatea lui de rupere trebuie sa fie cel putin egala cu valoarea celui mai mare curent de scurtcircuit prezumat in punctul in care este instalat.

b) Timpul de rupere a curentului de scurtcircuit aparut intr-un punct oarecare al circuitului trebuie sa fie mai mic decat timpul "t" in care curentul respectiv incalzeste conductorul pana la limita admisa la scurtcircuit. Pentru scurtcircuitele a caror durata este de maximum 5 s, timpul in care conductorul atinge temperatura limita admisa la scurtcircuit se determina cu relatia:

in care:

t - timpul, in secunde;

s - sectiunea conductorului, in mm²;

I - curentul de scurtcircuit, in A, exprimat ca valoare eficace;

K - constanta, avand valorile: 115 pentru conductoare de Cu izolate cu PVC; 135 pentru conductoare de Cu cu izolatie de cauciuc, butilpropilena reticulata; 143 pentru conductoare de Cu izolate cu polietilena reticulata sau etilenpropilena; 74 pentru conductoare de Al izolate cu PVC; 87 pentru conductoare de Al izolate in cauciuc, butilpropilena reticulata sau etilen propilena; 115 pentru legaturi la conductoare de Cu lipite cu cositor, pentru o temperatura de 160C.

Se admite sa nu se prevada dispozitivele de protectie impotriva scurtcircuitelor in urmatoarele cazuri:

- pe conductoarele si cablurile care leaga masinile generatoare de curent, transformatoarele, redresoarele, bateriile de acumulatoare; aceste dispozitive se vor prevedea numai in tablourile electrice;

- in anumite circuite de masura.

Acelasi dispozitiv de protectie poate proteja impotriva scurtcircuitelor mai multe conductoare in paralel cu conditia ca modul de distributie al acestora si caracteristicile de functionare ale dispozitivului sa fie coordonate corespunzator.

3 Pierderi de tensiune maxim admise

In cazul in care alimentarea consumatorului se face din cofretul de bransament de joasa tensiune, valorile caderilor de tensiune, in regim normal de functionare fata de tensiunea nominala a retelei, trebuie sa fie de cel mult:

3% pentru receptoarele din instalatiile electrice de lumina;

5% pentru restul receptoarelor (forta etc.).

Pierderile de tensiune se vor stabili pentru puterea maxima absorbita, la care se dimensioneaza coloanele si circuitele electrice in cauza, pe traseul cel mai lung si mai incarcat dintre tabloul general (respectiv cofretul de bransament sau contorul, la cladiri de locuit) si receptorul electric cel mai indepartat.

In cazul in care alimentarea consumatorului se face dintr-un post de transformare sau din centrala proprie, valorile pierderilor de tensiune in regim normal de functionare a acestora trebuie sa fie de cel mult:

- 8% pentru receptoarele din instalatii electrice de lumina;

- 10% pentru restul receptoarelor (forta, etc.).

Pierderile de tensiune se stabilesc pentru puterea maxima absorbita in regim normal de functionare pentru care s-a dimensionat ansamblul distributiei, pe traseul dintre postul de transformare sau centrala si receptorul electric cel mai indepartat.

In cazul instalatiilor electrice de alimentare a motoarelor electrice, pierderea de tensiune, la pornire, fata de tensiunea nominala trebuie sa fie cel mult egala cu aceea specificata de producator pentru motorul si paratele de comanda respective, dar de maxim 12% daca nu se dispune de alte date.

4 Sigurante fuzibile si intrerupatoare

Sigurantele fuzibile trebuie sa fie calibrate si in executie inchisa. Se interzice folosirea sigurantelor fuzibile ca aparate de conectare si deconectare.

Sigurantele automate cu filet si intrerupatoarele automate se pot utiliza atat pentru separare cat si pentru conectare si deconectare sub sarcina. La montarea sigurantelor cu filet, conductorul de faza se leaga la contactul central al soclului.

Legatura electrica intre mai multe socluri de sigurante se dimensioneaza pentru cel mai mare curent de regim posibil in circuitele electrice racordate.

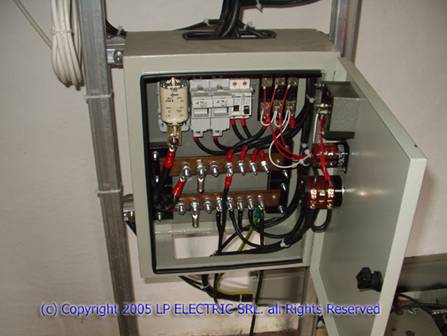

5 Tablouri electrice

Tablourile de distributie se realizeaza in constructie deschisa sau inchisa (protejata).

Tablourile de distributie se executa in constructie protejata, prin instalare, dupa necesitati, in cutii, dulapuri sau nise cu grad de protectie .Se recomanda ca pe cutii, dulapuri si nise dupa instalare sa se inscriptioneze tensiunea de functionare.

Se interzice amplasarea tablourilor de distributie in poduri si in subsoluri de cabluri, cu exceptia cazurilor prevazute in normativul PE 107

Se recomanda sa nu se amplaseze tablouri de distributie care contin aparate de masura, in incaperi cu temperaturi sub 0C si peste +40C sau in alte conditii decat acelea permise de producatorul aparatelor respective. In cazurile in care nu pot fi respectate prevederile de mai sus, trebuie luate masuri pentru a se asigura functionarea corecta a aparatelor de masura (de ex. realizarea unei incalziri locale, reducerea incarcarii circuitelor electrice, folosirea de aparate speciale corespunzatoare conditiilor deosebite, etc.).

Tablourile de distributie trebuie amplasate la distanta de la cel putin 3 cm fata de elementele din materiale combustibile din clasele CA 2a CA 2d (C1 C4) . Fac exceptie tablourile metalice in executie IP 54 care pot fi montate direct pe elemente din materiale combustibile.

Tablourile generale de distributie ale consumatorilor industriali trebuie amplasate cat mai aproape de racordul de bransament, in spatiile de acces ale halelor industriale sau in incaperi speciale.

Tablourile de distributie se prevad cu intrupatoare generale. Fac exceptie tablourile din locuinte si tablourile pentru instalatii electrice de importanta redusa la care necesitatea prevederii intrerupatoarelor generale se stabileste pe baza unei analize tehnico-economice.

Tablourile cu puteri instalate mai mari de 20 kW inclusiv si tablourile santierelor, se prevad cu disjunctor general, daca sunt racordate direct la reteaua de joasa tensiune a furnizorului de energie electrica sau daca sunt alimentate prin posturi de transformare proprii.

Fac exceptie tablourile generale ale unitatilor de alimentatie publica si tablourile generale ale consumatorilor de forta in cvartalurile de locuinte, a caror putere instalata este de cel mult 5 kW (de ex. puncte termice, statii de pompare, etc.) se admite montarea de sigurante fuzibile generale cu conditia ca toate receptoarele de forta ale acestora sa fie prevazute cu protectie la scurtcircuit, la suprasarcina si la curent de defect.

In cazul utilizarii unui intrerupator general automat al tabloului general de distributie acesta nu trebuie prevazut cu protectie la tensiune minima (sa nu declanseze la functionarea AAR-urilor din amonte).

La cladirile cu sali aglomerate, tabloul de distributie al acestora trebuie prevazut cu posibilitatea de intrerupere a alimentarii cu energie electrica a instalatiilor electrice aferente (cu exceptia celor de siguranta). Intrerupatorul respectiv trebuie amplasat intr-un loc in care nu are acces publicul, marcat si usor accesibil pentru interventii in caz de incendiu.

Pentru depozite de materiale combustibile si depozite apreciate de beneficiar si comunicate proiectantului ca avand importanta deosebita sau care adapostesc valori importante, precum si in toate cazurile cu risc de incendiu, fara personal permanent de exploatare, tabloul general de distributie trebuie prevazut cu posibilitatea de intrerupere si din exteriorul cladirii respective. Intrerupatorul se va instala intr-un loc marcat, protejat si accesibil pentru interventii in caz de incendiu. La tablourile de distributie ale receptoarelor prevazute cu alimentare de baza si cu alimentare de rezerva din sursa de alimentare de rezerva (conform PE 124) se prevad masuri constructive de separare intre panourile celor doua alimentari, astfel incat un incendiu de la unul dintre panouri sa nu-l poata afecta pe cel de al doilea.

In tablourile capsulate, separatia intre cutiile alimentarii de baza si in cele ale alimentarii de rezerva se considera realizata prin peretii cutiilor respective iar golurile de trecere necesare se vor etansa conform prevederilor de la aliniatul anterior.

Se recomanda sa se evite gruparea in acelasi tablou a aparatelor de curent alternativ impreuna cu aparatele de curent continuu sau a aparatelor alimentare la tensiuni diferite intre faza si pamant. In cazurile in care nu se pot respecta aceste conditii, aparatele pentru acelasi tip de curent sau aceleasi tensiuni trebuie instalate separat si marcate distinct. Fac exceptie aparatele care necesita pentru functionarea lor, curenti de natura diferita sau tensiuni de valori diferite, pentru care nu se impune respectarea conditiilor de mai sus.

Intre partile fixe sub tensiune ale diferitelor faze dintr-un tablou precum si intre acestea si elemente si parti metalice legate la pamant, trebuie prevazuta o distanta de conturare de minimum 30 mm si o distanta de izolare in aer de 15 mm.

Distanta de izolare in aer intre partile sub tensiune neizolate ale tabloului trebuie sa fie de cel putin:

- 50 mm, pana la elementele de constructie (usi pline, pereti, etc.);

- 100 mm, pana la pereti sau usi din plasa;

- 200 mm, pana la bariere de protectie.

Peretii si ingradirile de protectie si usile pline sau din plasa se executa cu inaltimea de minimum 1,7 m, iar barierele, cu inaltimea de minimum 1,2 m.
