Rezonatoare cu cuart

Rezonatoare cu cuart

q     Structra

q     Istoric

q     Efectul piezoelectric

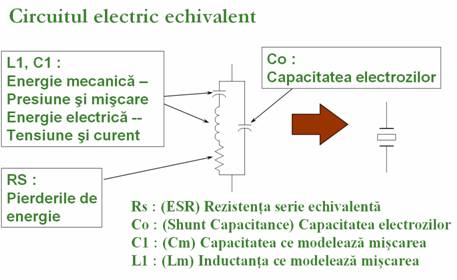

q     Circuitul echivalent

Circuitul electric echivalent consta dintr-un circuit RLC serie avand conectata in paralel capacitatea :

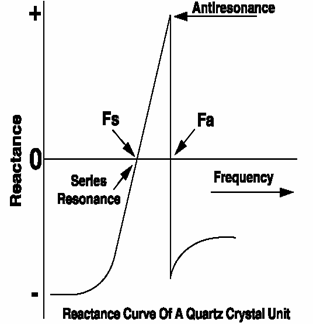

Variatia modulului impedantei (2 frecvente la care impedanta e nula)

Semnificatia frecventelor de rezonanta

Deducerea celor doua frecvente

Impunem conditia ca partea imaginara sa se anuleze (impedanta pur reala)

In paranteza dreapta putem neglija termenul care il contine pe Rs

Se obtin urmatoarele solutii:

Valoarea impedantei la frecventele de rezonanta

q     Parametrii rezonatoarelor cu cuart

n      Frecventa nominala

n      Frecvanta de rezonanta in sarcina

n      Toleranta de ajustare

n      Toleranta domeniului de temperatura

n      Rezistenta echivalenta de rezonanta serie

n      Factorul de calitate

q     Oscilatoare cu cuart

q     Regim amortizat pentru Rl+Rs>0

q     Regim amplificat pentru Rl+Rs<0

q     Regim auto-oscilant pentru Rl+Rs=0

q

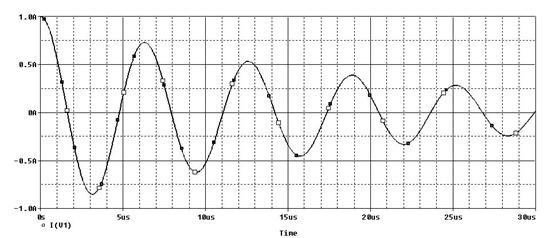

Oscilatoare cu cuart - cazul I, Rl+Rs>0

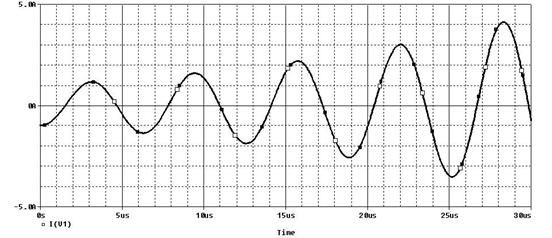

Oscilatoare cu cuart - cazul II, Rl+Rs<0

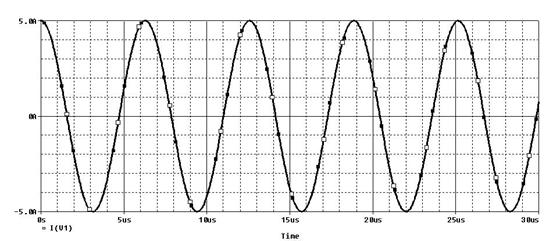

Oscilatoare cu cuart - cazul III, Rl+Rs=0
