Separatoare

Separatoare

Scopul lucrarii

Scopul lucrarii este studiul constructiei si functionarii separatoarelor, a mecanismelor de actionare specifice acestor aparate de comutatie de inalta tensiune.

Programul lucrarii

Studiul constructiei separatoarelor si a mecanismelor de actionare

Separator cutit actionat prin dispozitiv de actionare manuala tip AMI

Mecanism de actionare pneumatic

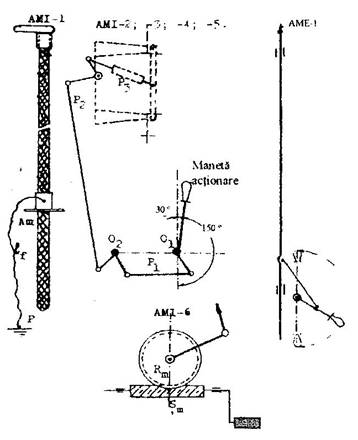

Mecanisme de actionare manuale

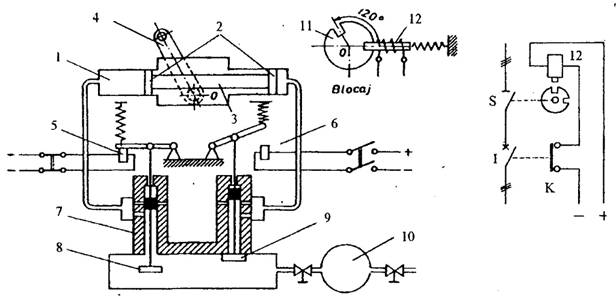

Schema pneumatica si electrica a dispozitivului de actionare AP

Date experimentale

Scheme cinematice a mecanismelor de actionare ale separatoarelor

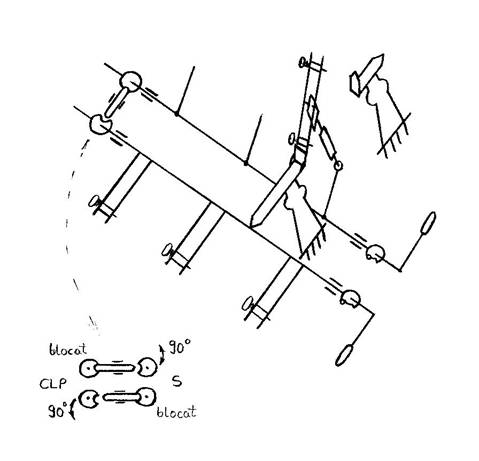

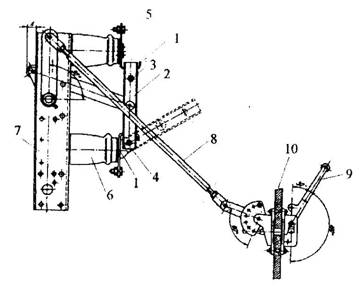

Schema cinematica a unui separator tip cutit

Pozitia camelor mecanismului de actionare mecanica a unui separator de sarcina    tip cutit

- pregatire pentru    armare la deschidere (1,2,3 se rotesc; 4 sta):

- armat pentru deschidere (1,2 stau pe loc; 2 are liber la deschidere; 3 actioneaza 4; 4 va roti si va deschide separatorul):

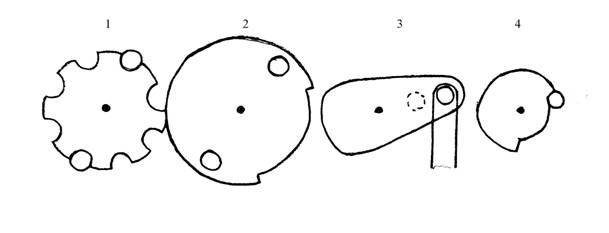

- deschi (1,2 stau pe loc; 3,4 s-au rotit odata cu deschiderea separatorului):

- armat pentru inchidere (2 liber la inchidere; 3 actioneaza 4 si inchide separatorul)
