Stabilizatoare de tensiune continua

Stabilizatoare de tensiune    continua

Aparate necesare

Determinari experimentale

Prelucrarea datelor experimentale

1.Aparate necesare

-Sursa de tensiune reglabila;

-Multimetru electronic.

2. Determinari experimentale

Referinta de tensiune

Se branseaza o sursa de tensiune reglabila la bornele (+v_I) si masa ale montajului si se ridica experimental caracteristica de transfer a referintei de tensiune V_R = f(V_I), conform indicatiilor din tabelul 1.

Tabelul 1

Stabilizator cu V₀ < V_R si limitare la o valoare fixa a curentului de iesire

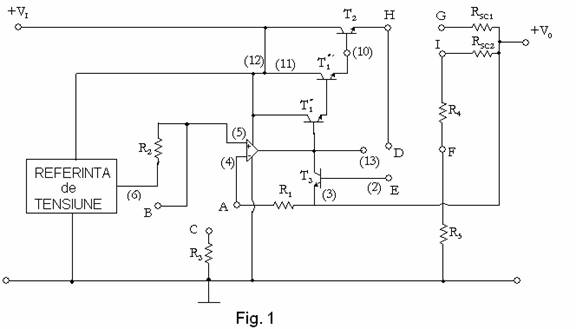

Se realizeaza configuratia de stabilizator cu V₀ < V_R si limitare la o valoare fixa a curentului de iesire ( fig. 1 : B - C, H - G si D - E ). Se conecteaza la iesire placa rezistentelor de sarcina si se ridica experimental caracteristica de transfer V₀(V_I) pentru doua valori a rezistentei de sarcina, conform tab. 2.

Tabelul 2

Se fixeaza V_I = 10V si se ridica experimental caracteristica de iesire V_O(I_O), modificand valoarea rezistentei de sarcina. In tabelul 3 sunt indicate valorile orientative ale rezistentei de sarcina, valori ce s-ar obtine daca toate rezistentele R_Li, i = 1.6 din fig. 2 ar avea exact 51. Se vor realiza practic combinatiile care dau valorile cele mai apropiate de cele indicate in tabel. Valorile exacte obtinute se noteaza in tabel si vor fi folosite pentru calculul curentului de iesire. Se masoara de asemenea potentialul V_E2 in emitorul T₂. Calculul curentului I_sc = i₀ (R_L = 0) se face cu ajutorul valorii exacte a rezistentei R_sc1.

Tabelul 3

Stabilizator cu V₀ > V_R si limitare prin intoarcere a curentului de iesire

Se realizeaza configuratia de stabilizator cu V₀ > V_R si limitare prin intoarcere a curentului de iesire ( fig. 1: A - C, H - I SI E -F ). Se ridica experimental caracteristica de transfer V₀(V_I) pentru doua valori ale rezistentei de sarcina, conform tabelului 4.

Tabelul 4

Se fixeaza V_I = 20V si se determina experimental caracteristica de iesire V_O(I_O) conform indicatiilor din tabelul 5. Se masoara pentru fiecare sarcina potentialul V_E2 in emitorul tranzistorului T₂.

Tabelul 5

Prelucrarea datelor experimentale

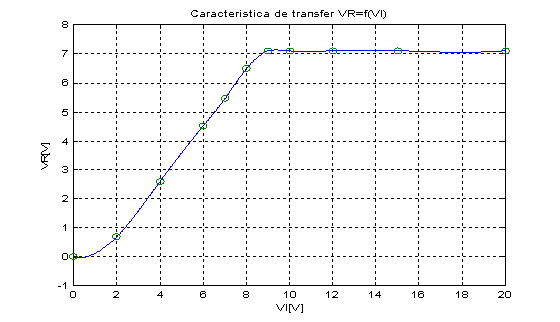

- Caracteristica de transfer a referintei de tensiune

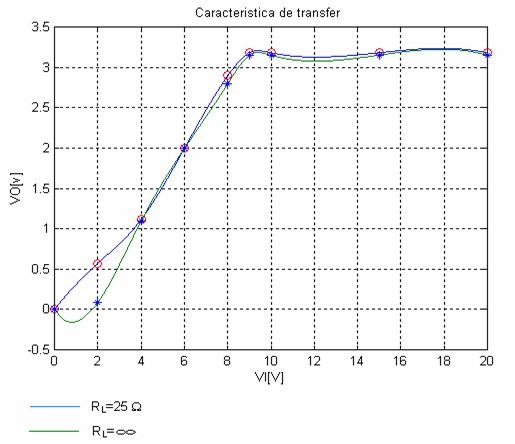

- Caracteristica de transfer v_O(v_I) pentru V₀ < V_R

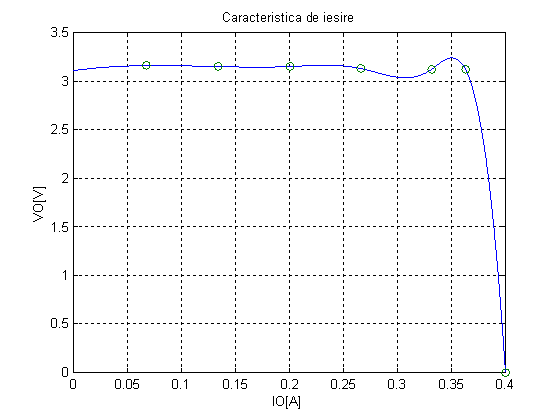

- Caracteristica de iesire v_O(i_O) pentru V₀ < V_R

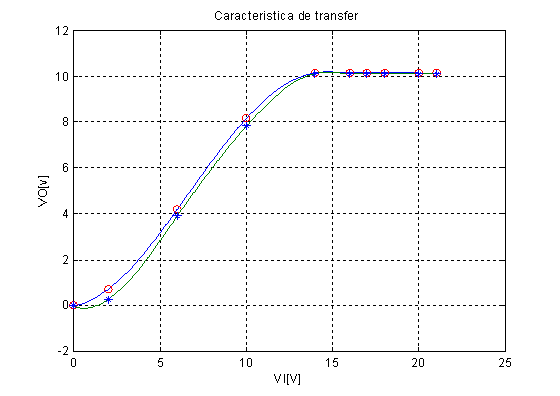

- Caracteristica de transfer v_O(v_I) pentru V₀ > V_R

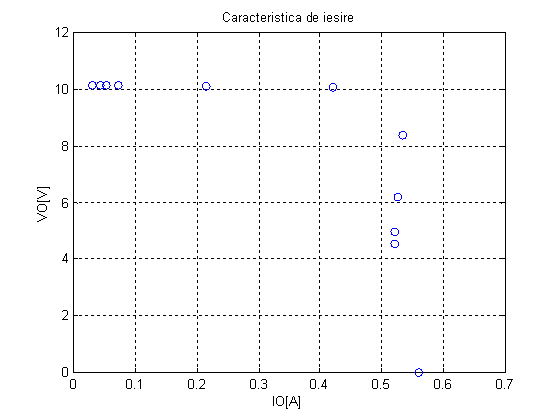

- Caracteristica de iesire v_O(i_O)     pentru V₀ > V_R
